电子秤开发方案

作者: 编辑: 来源: 发布日期: 2020.05.06 浏览次数:
信息摘要:
对于电子体重秤系统中MCU的选取,本方案选取九齐单片机的NY8A051F型号用于系统控制的MCU阵容。台系九齐系列MCU内置LCD控制器/驱…
功能说明 / Function description
电子秤功能 SCALE FUNCTION

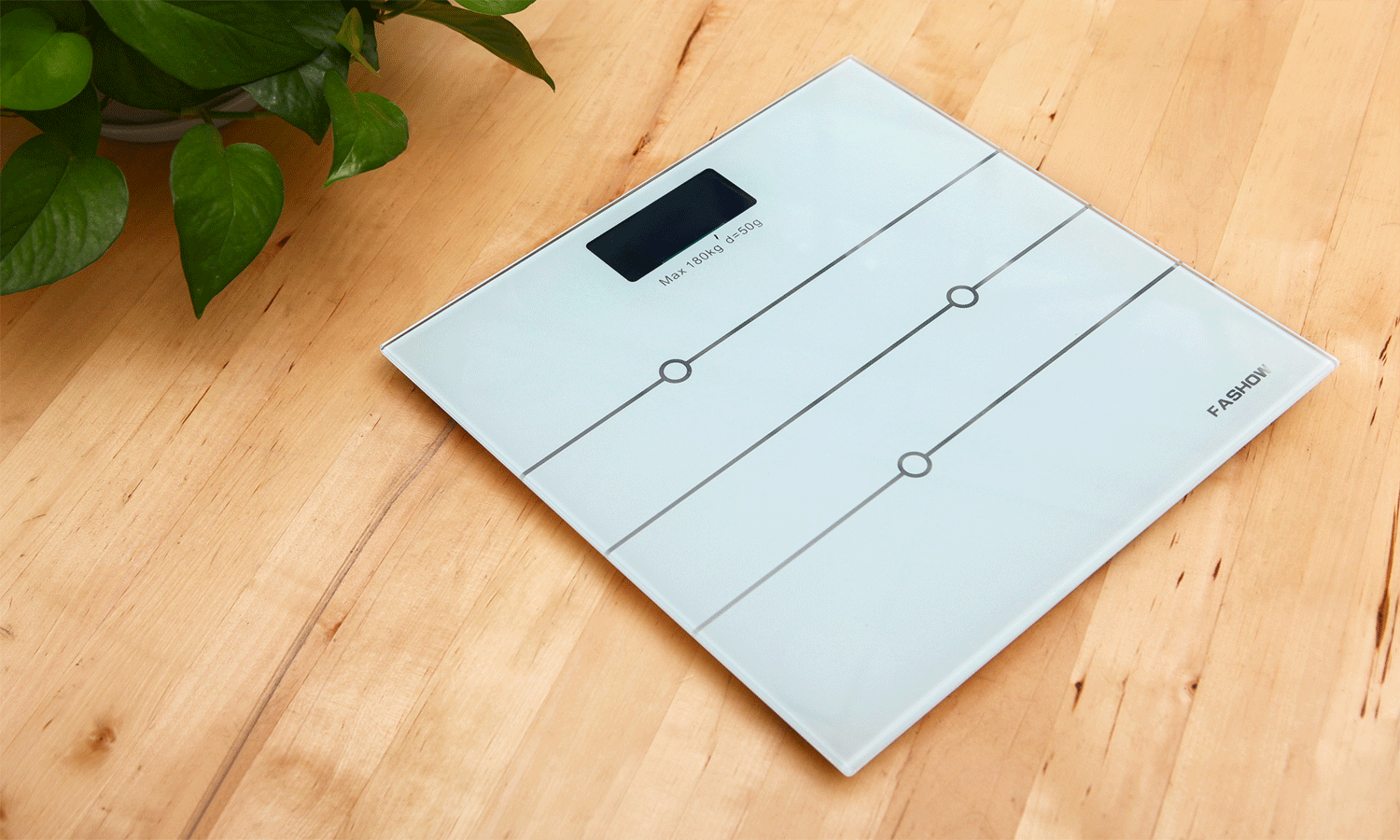

电子秤产品描述:压力传感器实现压电转换,将压力转换为电信号。经过高精度差动放大器放大后。输入给模数转换器,转化为数字信号,由该数字信号控制编码器的编码,从而控制数码管显示。
产品特点:每个模块的功能单一,且没有复杂的编程问题。在整个系统进行调试时,可以比较方便的对每个模块进行测试,能够迅速找到出现问题的模块。比较容易制作。

电子秤
产品构成 / Product composition
  • 01

    压力传感器

  • 02

    差动放大器

  • 03

    A/D转换器(选用九齐单片机   NY8A051F  可直接控制数码管)

  • 04

    数码管显示器

结构说明 / Structure elucidatio

电子秤PCB结构说明

1、承载器:即俗称为秤台(盘)的重物接受装置,它应该能包容被称的重物,其大小、刚性,形状以及耐损耗性等因素都不应忽视。

2、重力引入(传递)装置.这是很重要而又极易被忽视的一个不引人注目的部件,它既可以附属在承载器上,也可附在称重传感器上,它的作用主要应是将分布在秤台上各种状态的重物集中为一个与重物重量相等的重力,力点作用在称重传感器上,有时还包括一些附加杠杆系统。

3、主控MCU使用九齐单片机   的 NY8A051F组成。

NY8A051F脚位和功能说明 / function description

6引脚SOT23-6(63毫寸)

6引脚SOT23-6(63毫寸)

8引脚SOP(150毫寸)

8引脚SOP(150毫寸)

合作说明 / Cooperation statement
合作说明

01可根据客户PCB脚位和模式要求进行程序定制。

02按键可选择高有效或低有效。

03可提供通用PCB文件。

04可根据客户需求设计原理图。
