  • NY8A051E

NY8A051E单片机

NY8A051E是以EPROM作为存储器的8位单片机,专为多IO产品的应用而设计,例如遥控器、风扇/灯光控制或是玩具周边等等。采用CMOS制程并同时提供客户低成本、高性能等显着优势。NY8A051E核心建立在RISC精简指令集架构可以很容易地做编程和控制,共有55条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

全国热线

0755-8325-1815

产品概述Product overview

NY8A051D单片机

NY8A051E是以EPROM作为存储器的8位单片机,专为多IO产品的应用而设计,例如遥控器、风扇/灯光控制或是玩具周边等等。采用CMOS制程并同时提供客户低成本、高性能等显着优势。NY8A051E核心建立在RISC精简指令集架构可以很容易地做编程和控制,共有55条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在I/O的资源方面,NY8A051E有6根弹性的双向I/O脚,每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都能相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。此外针对红外线摇控的产品方面,NY8A051E内置了可选择频率的红外载波发射口。

NY8A051E有两组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外NY8A051E提供一组8位的PWM输出或者蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。

NY8A051E采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部RC振荡输入。在双时钟机制下,NY8A051E可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode),可节省电力消耗,延长电池寿命。并且单片机在使用内部RC高速振荡时,低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒NY8A051E进入正常操作模式(Normal mode)或慢速模式(Slow mode)来处理突发事件。

NY8A051E内建低速晶振(32768Hz) 电容,CL有Disable、7pF、9pF、12.5pF四种选项可选,方便客户减少外部电容器件, 仍可得到较精准的PPM值.

NY8A051E在PB1/PB2内建大驱动电流模式(20mA@3V, 34mA@5V),提供客户大驱动电流需求。且在PB3(Vpp) 增加内部上拉电阻85KΩ,并可由程控开启/关闭。

功能特点Functional characteristics
  • 寬廣的工作電壓:(指令週期為4個CPU clock,亦即4T模式)
    2.0V ~ 5.5V @系統頻率≦8MHz。
    2.2V ~ 5.5V @系統頻率>8MHz。
  • 1Kx14 bits EPROM。
     48 bytes SRAM。

  • 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
     PB[3:0]可選擇輸入時使用內建下拉電阻。 PB[5:4]及PB[2:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。

  • PB[3]可選擇當作輸入或開漏極輸出(Open-Drain)。
     8層程式堆棧(Stack)。
     存取資料有直接或間接定址模式。



  • 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。 一組8位元下數計時器(Timer1)可選重複載入或連續下數計時。 一個8位元的脈衝寬度調變輸出(PWM1)。

  • 一個蜂鳴器輸出(BZ1)。
    38/57KHz紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。

  • 內建上電復位電路(POR)。
     內建低壓復位功能(LVR)。
     內建看門狗計時(WDT),可由程式韌體控制開關。



  •  雙時鐘機制,系統可以隨時切換高速振盪或者低速振盪。
     高速振盪: I_HRC (1~20MHz內部高速RC振盪)
     低速振盪: I_LRC (內部32KHz低速RC振盪)


  • 四種工作模式可隨系統需求調整電流消耗:正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。
  • 五種硬體中斷:Timer0 溢位中斷。 Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。


  • NY8A051E在待機模式(Standby mode)下的五種喚醒中斷:
    Timer0 溢位中斷。Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。

  • NY8A051E在睡眠模式(Halt mode)下的三種喚醒中斷:
     WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。


功能框图Functional block diagram

NY8A051E系统框图

引脚排列图Pin layout

NY8A051E引脚图

NY8A051E脚位图

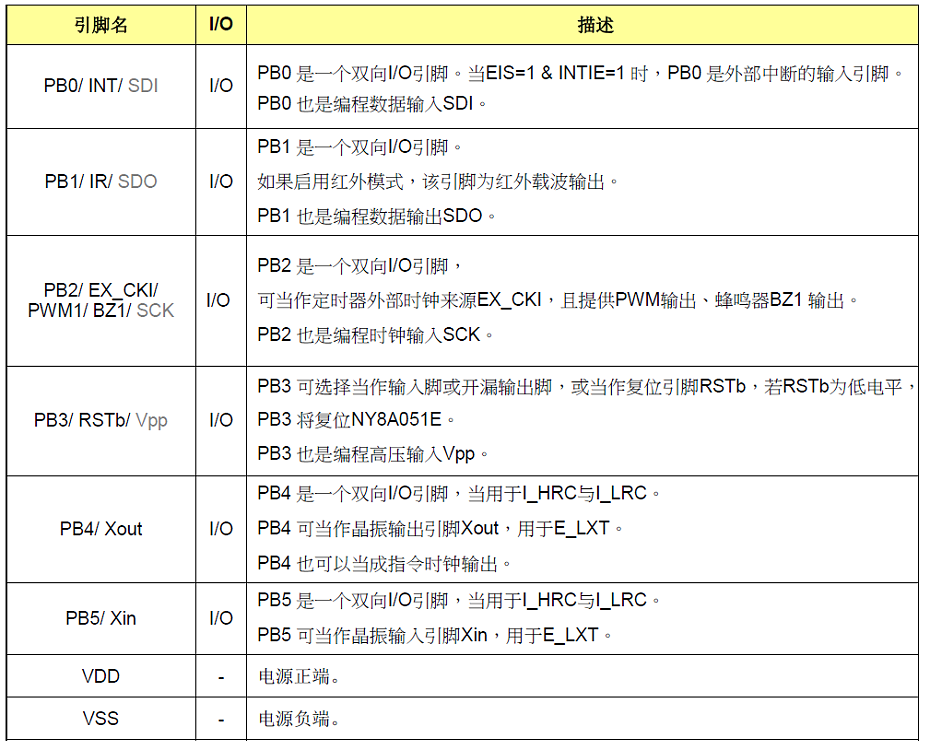

引脚说明Pin description

NY8A051E引脚说明

NY8A051E引脚说明

封装尺寸Package siz

8引脚SOP(150毫寸)

8引脚SOP(150毫寸)



6引脚SOT(63毫寸)

NY8A051C尺寸图

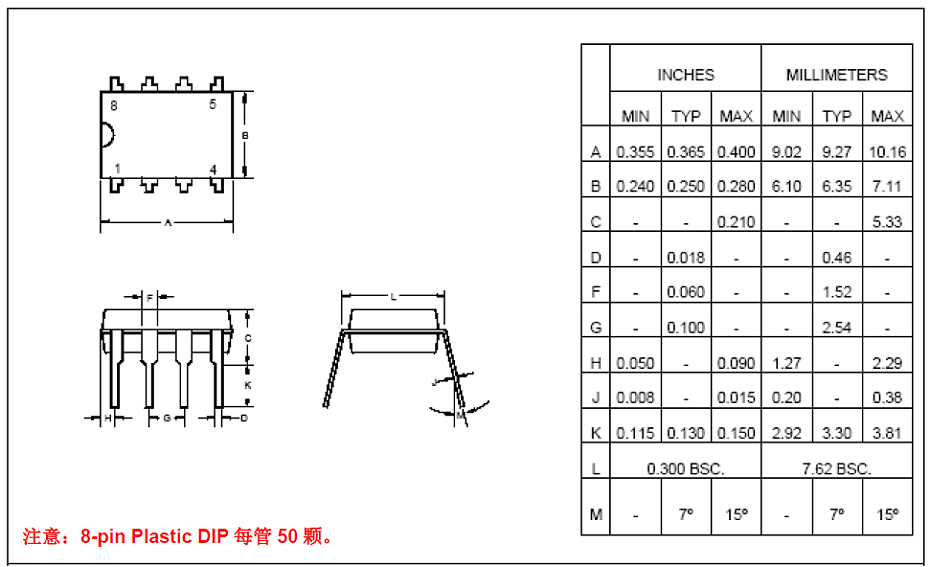

8引脚DIP(300毫寸)

NY8A051EDIP8
