产品概述Product overview

九齐NY8A051C单片机

九齐NY8A051C是以EPROM作為記憶體的8位单片机,專為多IO產品的應用而設計,例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A051C核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在I/O的資源方面,NY8A051C有6根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面,NY8A051C內建了可選擇頻率的紅外載波發射口。

NY8A051C有兩組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051C提供1組8位元解析度的PWM輸出或者蜂鳴器輸出,可用來驅動馬達、LED、或蜂鳴器等等。

NY8A051C採用雙時鐘機制,高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下,NY8A051C可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。

在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中,有多種事件可以觸發中斷喚醒NY8A051C進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。

功能特点Functional characteristics
  • 寬廣的工作電壓:(指令週期為4個CPU clock,亦即4T模式)
    2.0V ~ 5.5V @系統頻率≦8MHz。
    2.2V ~ 5.5V @系統頻率>8MHz。
  • 1Kx14 bits EPROM。
     48 bytes SRAM。

  • 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
     PB[3:0]可選擇輸入時使用內建下拉電阻。 PB[5:4]及PB[2:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。

  • PB[3]可選擇當作輸入或開漏極輸出(Open-Drain)。
     8層程式堆棧(Stack)。
     存取資料有直接或間接定址模式。



  • 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。 一組8位元下數計時器(Timer1)可選重複載入或連續下數計時。 一個8位元的脈衝寬度調變輸出(PWM1)。

  • 一個蜂鳴器輸出(BZ1)。
    38/57KHz紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。

  • 內建上電復位電路(POR)。
     內建低壓復位功能(LVR)。
     內建看門狗計時(WDT),可由程式韌體控制開關。



  •  雙時鐘機制,系統可以隨時切換高速振盪或者低速振盪。
     高速振盪: I_HRC (1~20MHz內部高速RC振盪)
     低速振盪: I_LRC (內部32KHz低速RC振盪)


  • 四種工作模式可隨系統需求調整電流消耗:正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。
  • 五種硬體中斷:Timer0 溢位中斷。 Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。


  • NY8A051C在待機模式(Standby mode)下的五種喚醒中斷:
    Timer0 溢位中斷。Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。

  • NY8A051C在睡眠模式(Halt mode)下的三種喚醒中斷:
     WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。

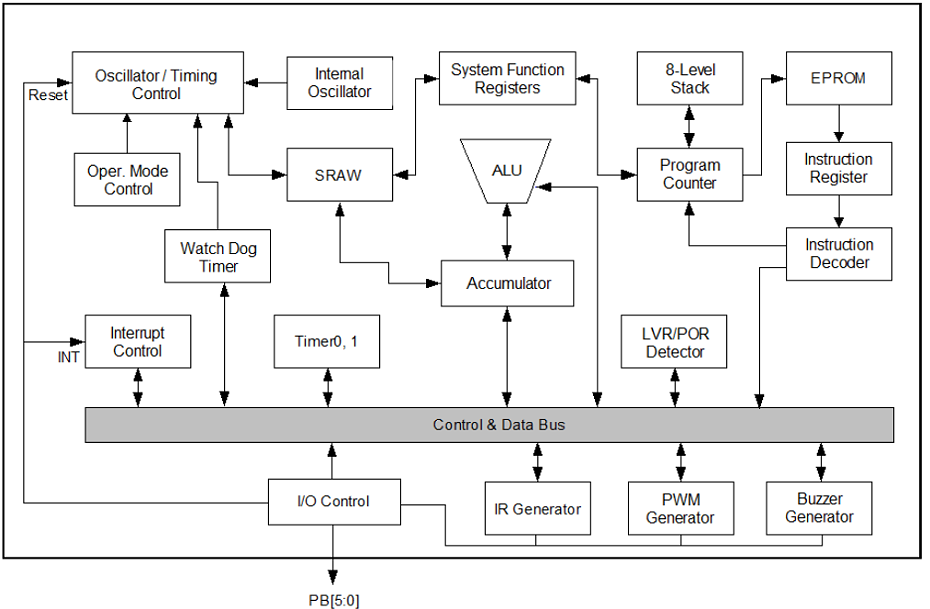

功能框图Functional block diagram

九齐NY8A051C单片机系统框图

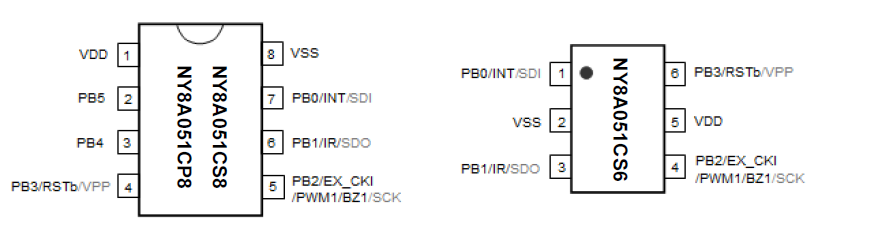

引脚排列图Pin layout

NY8A051C引脚图

九齐NY8A051C单片机脚位图

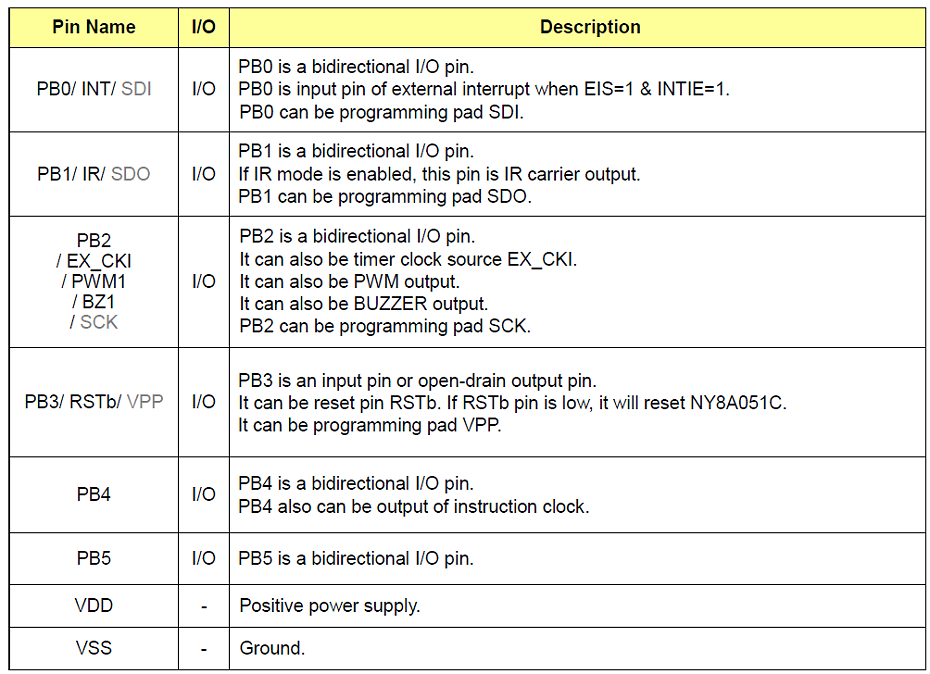

引脚说明Pin description

NY8A051C引脚说明

九齐NY8A051C单片机引脚说明

封装尺寸Package siz

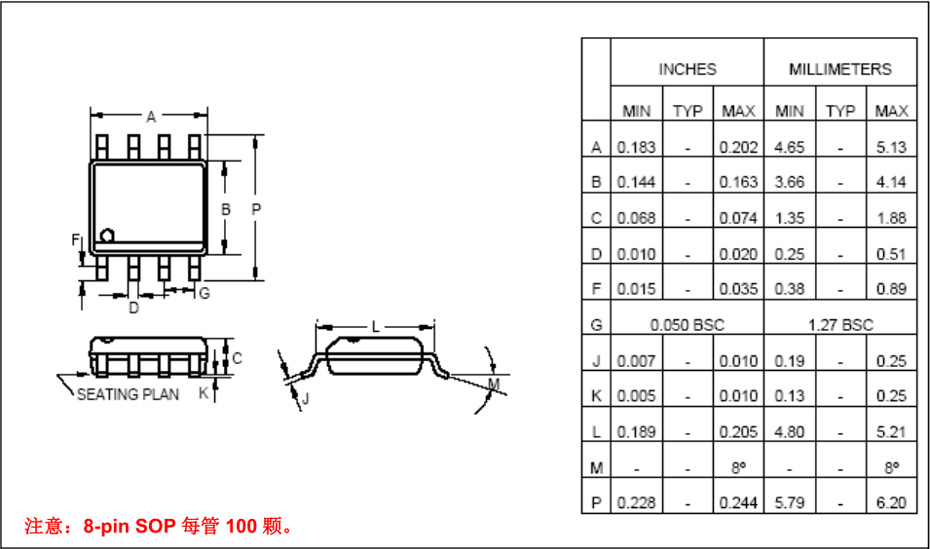

8引脚SOP(150毫寸)

九齐NY8A051C单片机8引脚SOP封装图

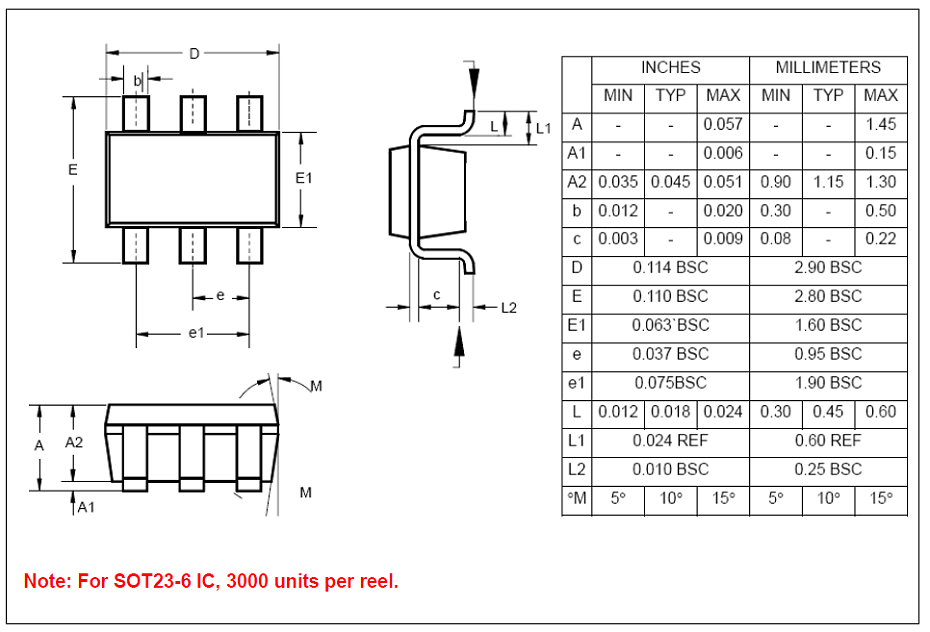

6引脚SOT(63毫寸)

九齐NY8A051C单片机6引脚封装图
