NY8A072A单片机

NY8B072A 是以EPROM作為記憶體的8位元微控制器,專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B072A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

全国热线

13530680751

产品概述Product overview

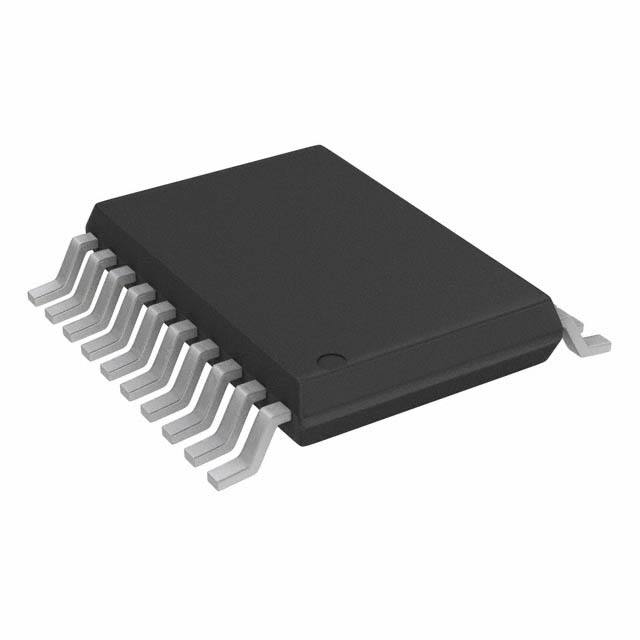

TSSOP20

NY8B072A 是以EPROM作為記憶體的8位元微控制器,專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B072A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

NY8B072A 內建高精度十二加一通道十二位元類比數位轉換器,與高精度電壓比較器,足以應付各種類比介面的偵測與量測。

在I/O的資源方面,NY8B072A 有18根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面,NY8B072A內建了可選擇頻率的大電流輸出紅外載波發射口(PA3),電流可在3V供電時達到340mA。

NY8B072A 有四組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8B072A 提供3組10位元解析度的PWM輸出,3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

NY8B072A 採用雙時鐘機制,高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下,NY8B072A 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時,低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。

在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒NY8B062D进入正常操作模式(Normal mode)或慢速模式(Slow mode)来处理突发事件。

功能特点Functional characteristics
  • 寬廣的工作電壓:(指令週期為4個CPU clock,亦即4T模式)
    2.0V ~ 5.5V @系統頻率≦8MHz。
    2.2V ~ 5.5V @系統頻率>8MHz。
  • 宽广的工作温度:-40°C ~ 85°C;超過 ±8KV 的ESD。 雜訊過濾功能(Noise Filter) 打開時可容忍超過±4KV 的EFT。(操作電壓@5V)
  • 2Kx14 bits EPROM。
     128 bytes SRAM。
  • 18根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。
  • PA[5, 3:0]、PB[3:0] 及 PC[1:0] 可選擇輸入時使用內建下拉電阻。 PA[7:0]、PB[7:0] 及 PC[1:0]可選擇輸入時使用上拉電阻,上拉電阻可選擇100KΩ或1MΩ。(PA5約為80KΩ)





  • PB[7:0]、PC[1:0] 可選擇開漏極輸出(Open-Drain)。
     PA[5] 可選擇當作輸入或開漏極輸出(Open-Drain)。

  • 所有I/O腳輸出可選擇定灌電流(Constant Sink Current) 或一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。8層程式堆棧(Stack)。


  • 存取資料有直接或間接定址模式。 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。 三組10位元下數計時器(Timer1, 2, 3)可選重複載入或連續下數計時。



  • 三個10位元脈衝寬度調變(PWM1, 2, 3)。三個蜂鳴器輸出(BZ1, 2, 3)。 38/57KHz紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。




  • 大電流輸出紅外線載波發射口,可選一般或340mA灌電流。
     內建準確的低電壓偵測電路(LVD)。 內建十二加一通道12位元類比數位轉換器(Analog to Digital Converter)。

  • 內建準確的電壓比較器(Voltage Comparator)。內建上電復位電路(POR)。內建低壓復位功能(LVR)。 內建看門狗計時(WDT),可由程式韌體控制開關。

  • 内置电阻/频率转换器(RFC)功能。
     双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。
  • 高速振荡时钟: E_HXT(超过6MHz外部高速晶振)
    E_XT(455K~6MHz外部晶振)
    I_HRC(1~20MHz內部高速RC振荡)
  • 低速振荡时钟: E_LXT(32KHz外部低速晶振)
    I_LRC(內部32KHz低速RC振荡)

  • 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode)。


  • NY8B072A十二种硬件中断;NY8B072A在待机模式(Standby mode)下的十二种唤醒中断
  • NY8B072A在睡眠模式(Halt mode)下的五種喚醒中斷:WDT 中斷。 PA/PB 輸入狀態改變中斷。 三組外部中斷輸入。

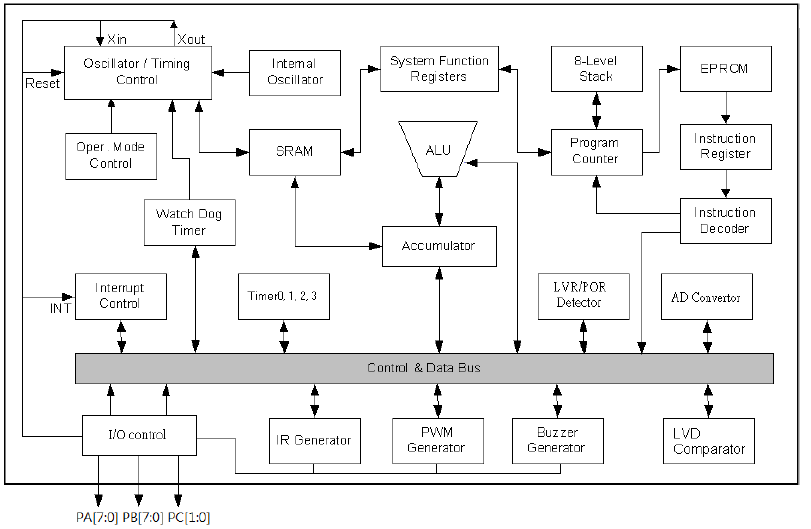

功能框图Functional block diagram

72A系统框图

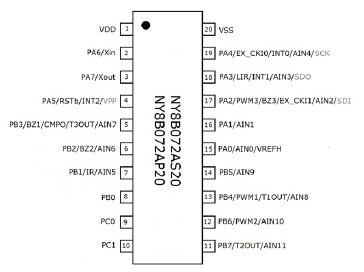

引脚排列图Pin layout

NY8B72A引脚图

72A脚位图

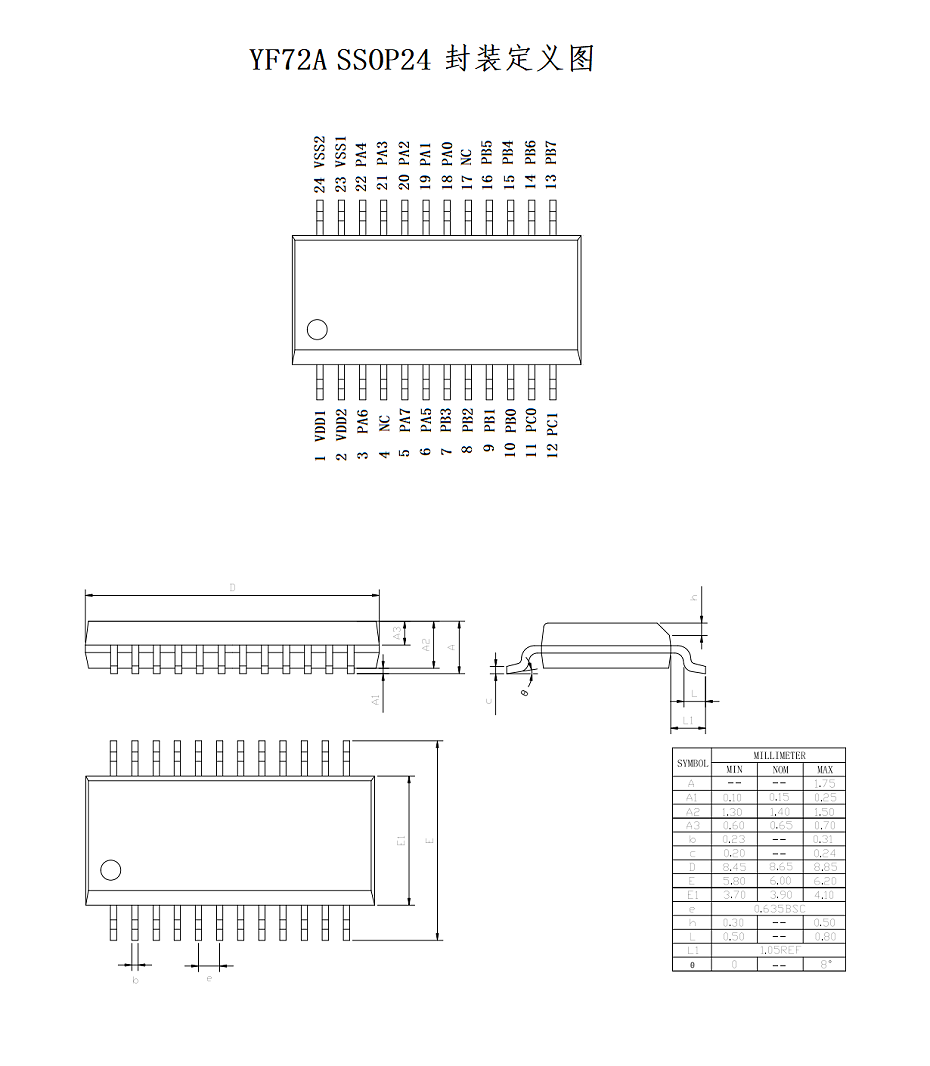

72A SSOP24

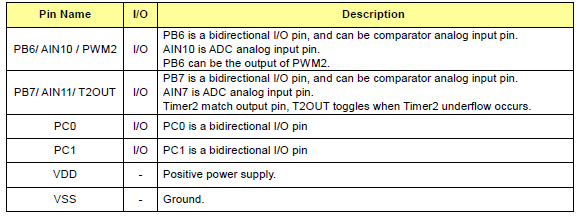

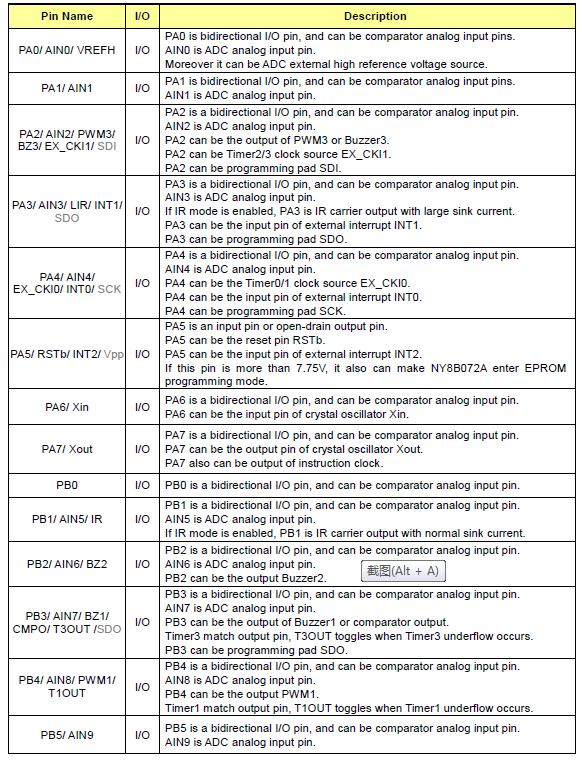

引脚说明Pin description

NY8B072A引脚说明

72A引脚说明1

72A引脚说明2


封装尺寸Package siz

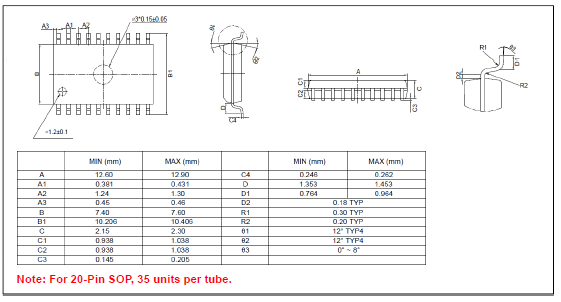

20引脚SOP(300毫寸)

72A封装尺寸

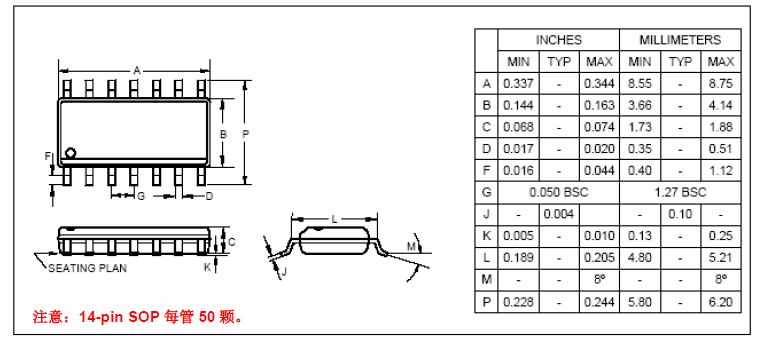

14引脚SOP(150毫寸)


53D SOP14

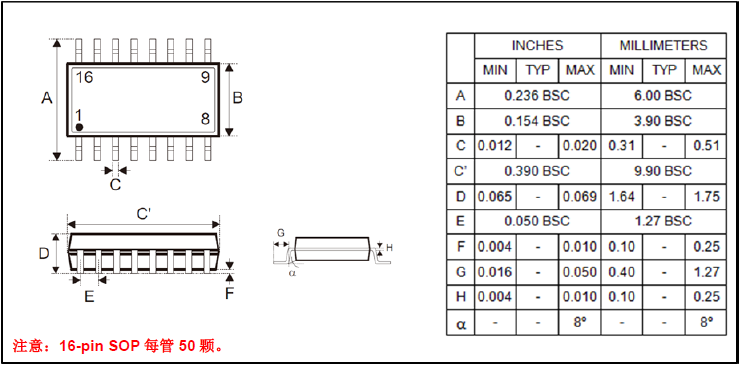

16引脚SOP(150毫寸)


54D SOP16
