NY8A051F单片机

NY8A051F是以EPROM作為記憶體的8位元微控制器,專為多IO產品的應用而設計,例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能等顯著優勢。NY8A051F核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

全国热线

0755-8325-1815

产品概述Product overview

NY8A051D单片机概述

NY8A051F是以EPROM作為記憶體的8位元微控制器,專為多IO產品的應用而設計,例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能等顯著優勢。NY8A051F核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在I/O的資源方面,NY8A051F有6根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面,NY8A051F內建了可選擇頻率的紅外載波發射口。

NY8A051F有兩組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051F提供1組8位元解析度的PWM輸出或者蜂鳴器輸出,可用來驅動馬達、LED、或蜂鳴器等等。

NY8A051F採用雙時鐘機制,高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下,NY8A051F可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。

在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中,有多種事件可以觸發中斷喚醒NY8A051F進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。

功能特点Functional characteristics
  • 寬廣的工作電壓:(指令週期為4個CPU clock,亦即4T模式)
    2.0V ~ 5.5V @系統頻率≦8MHz。
    2.2V ~ 5.5V @系統頻率>8MHz。
  • 宽广的工作温度:-40°C ~ 85°C;1Kx14 位的程序存储器空间;48字节的通用数据寄存器空间。
  • 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
    PB[3:0]可選擇輸入時使用內建上拉及下拉電阻。
  • PB[5:4]及PB[2:0]可选择内部上拉电阻或开漏输出(Open-Drain);PB[3]可选择当作输入或开漏输出(Open-Drain)
  • 8级深度硬件堆栈(Stack);存取数据有直接或间接寻址模式
  • 一组8位上数定时器(Timer0)包含可编程的预分频器
  • 一组8位下数定时器(Timer1)可选自动重载与连续下数计时
  • 一个8位的脉冲宽度调变输出(PWM1);一个蜂鸣器输出(BZ1)
  • 38/57KHz红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择
  • 内置上电复位电路(POR);内置低压复位功能(LVR)
  • 內建看門狗計時(WDT),可由程式韌體控制開關。
  • 雙時鐘機制,系統可以隨時切換高速振盪或者低速振盪。
     高速振盪: I_HRC (1~20MHz內部高速RC振盪)
     低速振盪: I_LRC (內部32KHz低速RC振盪)
  • 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode)
  • 六種硬體中斷:Timer0 溢位中斷, Timer1 借位中斷。WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。低電壓偵測中斷。
  • NY8A051F在待機模式(Standby mode)下的五種喚醒中斷:
     Timer0 溢位中斷。Timer1 借位中斷。WDT 中斷。
     PB 輸入狀態改變中斷。外部中斷輸入。 低電壓偵測中斷
  • NY8A051F在睡眠模式(Halt mode)下的三種喚醒中斷:
     WDT 中斷。PB 輸入狀態改變中斷。 外部中斷輸入。
  • OPB输入状态改变中断、外部中断
功能框图Functional block diagram

NY8A051D单片机功能框图

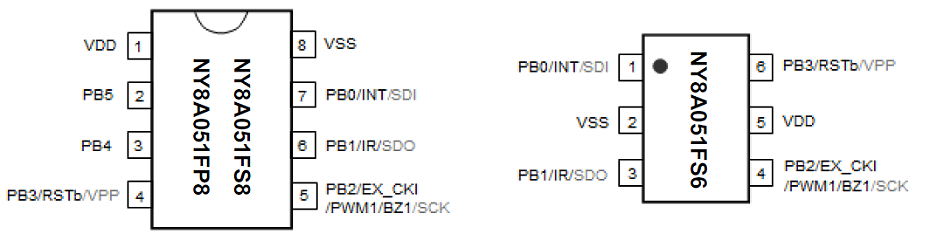

引脚排列图Pin layout

NY8A051F引脚图

九齐单片机NY8A051F

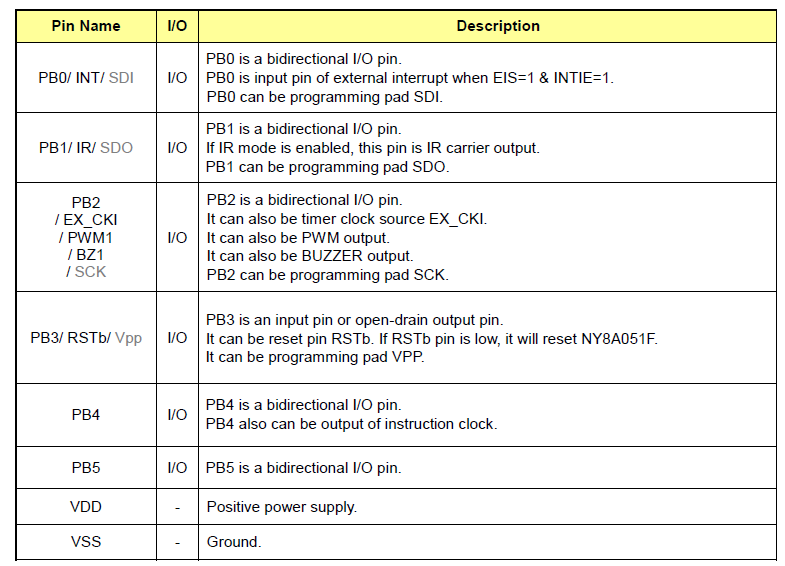

引脚说明Pin description

NY8A051F引脚说明

NY8A051F

封装尺寸Package size

6引脚SOT23-6(63毫寸)

6引脚SOT23-6(63毫寸)

8引脚SOP(150毫寸)

8引脚SOP(150毫寸)
