NY8A051G单片机

NY8A051G是以EPROM作為記憶體的8位元微控制器,專為多IO產品的應用而設計,例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能等顯著優勢。NY8A051G核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

全国热线

0755-8325-1815

产品概述Product overview

NY8A051D单片机概述

NY8A051G是以EPROM作為記憶體的8位元微控制器,專為多IO產品的應用而設計,例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能等顯著優勢。NY8A051G核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在I/O的資源方面,NY8A051G有6根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面,NY8A051G內建了可選擇頻率的紅外載波發射口。

NY8A051G有兩組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051G提供1組8位元解析度的PWM輸出或者蜂鳴器輸出,可用來驅動馬達、LED、或蜂鳴器等等。

NY8A051G採用雙時鐘機制,高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下,NY8A051G可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時,低速振盪可以同時使用外部精準的Crystal 32768Hz 來計時。可以維持高速處理同時又能精準計算真實時間。

在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中,有多種事件可以觸發中斷喚醒NY8A051G進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。

NY8A051G內建低速晶振 (32768Hz) 電容,CL有Disable、7pF、9pF、12.5pF四種選項可選,方便客戶減少外部零件,仍可得到較精準的PPM值。
NY8A051G在PB0/PB1/PB2內建大驅動電流模式最大可達(IOH=130mA@3V,220mA@5V/VOH=4V, IOL=150mA@3V, 220mA@5V/VOL=1V),提供客戶大電流需求。且在 PB3(VPP) 增加內部上拉電阻85K歐姆,並可由程式控制開關。

功能特点Functional characteristics
  • 寬廣的工作電壓:(指令週期為4個CPU clock,亦即4T模式)
    2.0V ~ 5.5V @系統頻率≦8MHz。
    2.2V ~ 5.5V @系統頻率>8MHz。
  • 宽广的工作温度:-40°C ~ 85°C;1Kx14 位的程序存储器空间;48字节的通用数据寄存器空间。
  • 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
    PB[3:0]可選擇輸入時使用內建上拉及下拉電阻。
  • 輸入有三種組態可選(TTL / CMOS / Without Schmitt) 。
     PB[3]內建上拉電阻85K。

  • PB[5:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。PB0 / PB1 / PB2腳輸出可選擇六段推電流及灌電流(電流20mA~220mA @5V, 壓差1V)
  • PB3 / PB4 / PB5脚輸出可選擇小灌電流(Small Sink Current)或一般灌電流(Normal Sink Current)。
  •  PB4 / PB5腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)。

  • 8级深度硬件堆栈(Stack);存取数据有直接或间接寻址模式
  • 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路一組8位元下數計時器(Timer1)可選重複載入或連續下數計時。

  • 一个8位的脉冲宽度调变输出(PWM1);一个蜂鸣器输出(BZ1)
  • 38/57KHz红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择
  • 内置上电复位电路(POR);内置低压复位功能(LVR)
  • 內建看門狗計時(WDT),可由程式韌體控制開關。
  • 雙時鐘機制,系統可以隨時切換高速振盪或者低速振盪。
     高速振盪: I_HRC (1~20MHz內部高速RC振盪)
     低速振盪: I_LRC (內部32KHz低速RC振盪)
  • 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode)
  • 六種硬體中斷:Timer0 溢位中斷, Timer1 借位中斷。WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。低電壓偵測中斷。
  • NY8A051G在待機模式(Standby mode)下的五種喚醒中斷:
     Timer0 溢位中斷。Timer1 借位中斷。 WDT 中斷。 PB 輸入狀態改變中斷。 外部中斷輸入。

  • NY8A051G在睡眠模式(Halt mode)下的三種喚醒中斷:
     WDT 中斷。PB 輸入狀態改變中斷。 外部中斷輸入。

功能框图Functional block diagram

51G

引脚排列图Pin layout

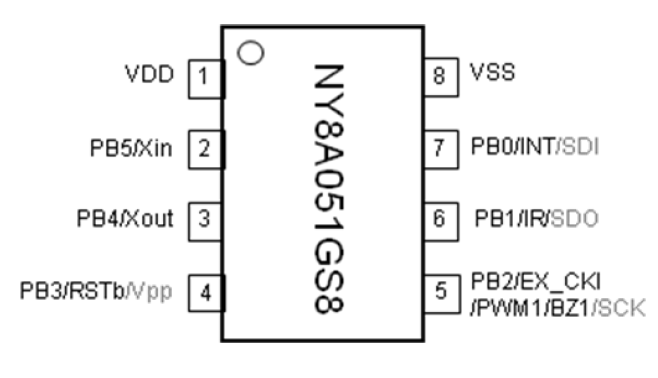

NY8A051G引脚图

NY8A051G脚位图

引脚说明Pin description

NY8A051G引脚说明

NY8A51G描述

封装尺寸Package siz

8引脚SOP(150毫寸)

8引脚SOP(150毫寸)
