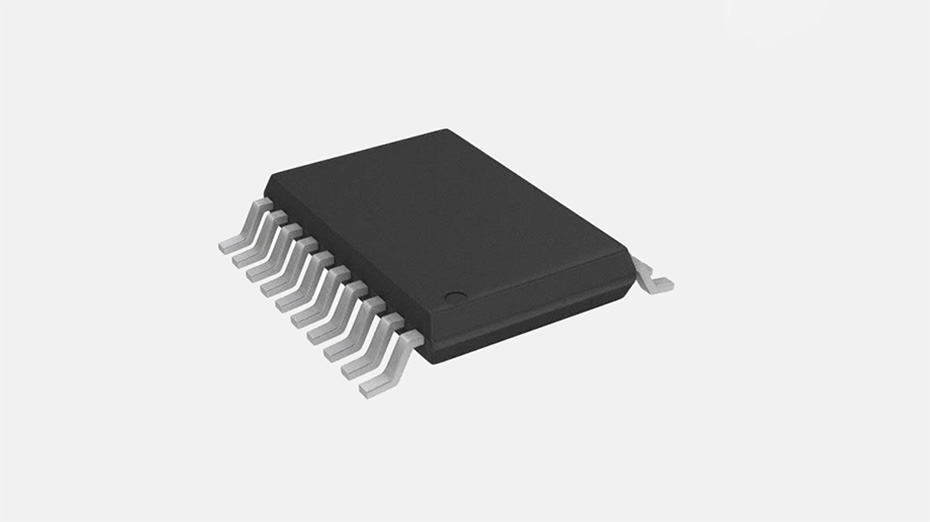

AiP63P0104 I/O型8位单片机

AiP63P0104 是一款价廉、高速，抗干扰性强，基于 8 位 OTP 的 CMOS 微控制器。它使用精简指令集构架带有 47 条指令。除程序跳转双周期指令外，其他指令均为单周期指令。易于使用和记忆的指令能有效的缩短开发时间。

在线咨询

全国热线

13530680751

产品概述Product overview

AiP63P0104 I/O型8位单片机

AiP63P0104 是一款价廉、高速，抗干扰性强，基于8位OTP的CMOS微控制器。它使用精简指令集构架带有47条指令。除程序跳转双周期指令外，其他指令均为单周期指令。易于使用和记忆的指令能有效的缩短开发时间

AiP63P0104 包含上电复位，掉电复位，上电复位定时器，振荡启动定时器，看门狗定时器，EPROM，SRAM，三态 I/O 口，I/O 口上拉、下拉、漏极开路控制，睡眠节能模式，2个实时可编程时钟/计数器，中断，IROUT，SPI，睡眠唤醒，EPROM 配置字保护。四种振荡配置可选，包括节能振荡、低成本RC振荡。

AiP63P0104 有 4k*13 位可编程程序存储器，能够直接、间接访问他的寄存器组，数据存储器。所有的特殊功能寄存器包括 PC 已置入数据存储器。

功能特点Functional characteristics

49条单字节指令；内置上电复位(POR)
除程序跳转双周期的指令外，其他指令均为单周期指令
整个ROM区域能被FGOTO、FCALL指令访问
8位数据总线，5级堆栈，4K*13位ROM容量，144*8位通用寄存器（SRAM）
运行速率：直流20兆时钟输入，直流100纳秒指令周期
直接寻址、间接寻址两种数据访问模式
带有8位可编程预分频的8位实时时钟/定时器（Timer0）
带有2位可编程预分频和周期设置的8位实时时钟/定时器（Timer1）
内置低压检测（LVD）的掉电复位(BOR)
上电复位定时器(PWRT)和晶振启动定时器(OST)
三组I/O口，IOA、IOB和IOC可独立控制
16个软件可控制上拉的引脚：PortB/Port C
8个软件可控制下拉的引脚：IOA0~3/IOB0~3
2个软件可控制漏极开路引脚：IOC6/IOC7
可编程频率的IR输出通道
4个内部中断源：定时器0溢出，定时器1匹配，IROUT，SPI；两个外部中断源：INT0脚和INT1脚
可从睡眠模式被唤醒通过 PortB/IOC4/IOC5输入下降沿变化
SPI通信接口；节能睡眠模式；可编程配置字保护
可选振荡配置：ERC：外部电阻/电容振荡、HF：高频晶体振荡、XT：晶体振荡、LF：低频晶体振荡、IRC：内部电阻/电容振荡
宽操作电压范围：EPROM：2.3V to 5.5V

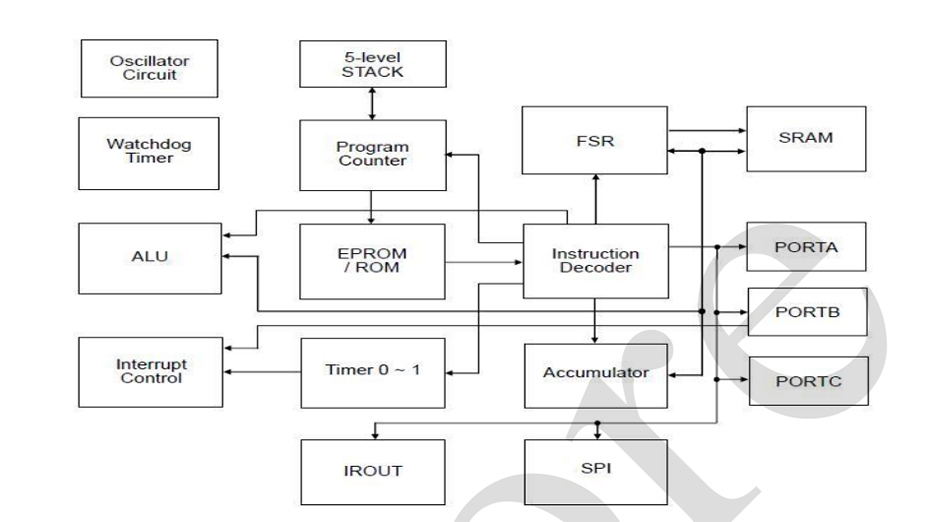

功能框图Functional block diagram

8位单片机功能框图

引脚排列图Pin layout

TypeA引脚图

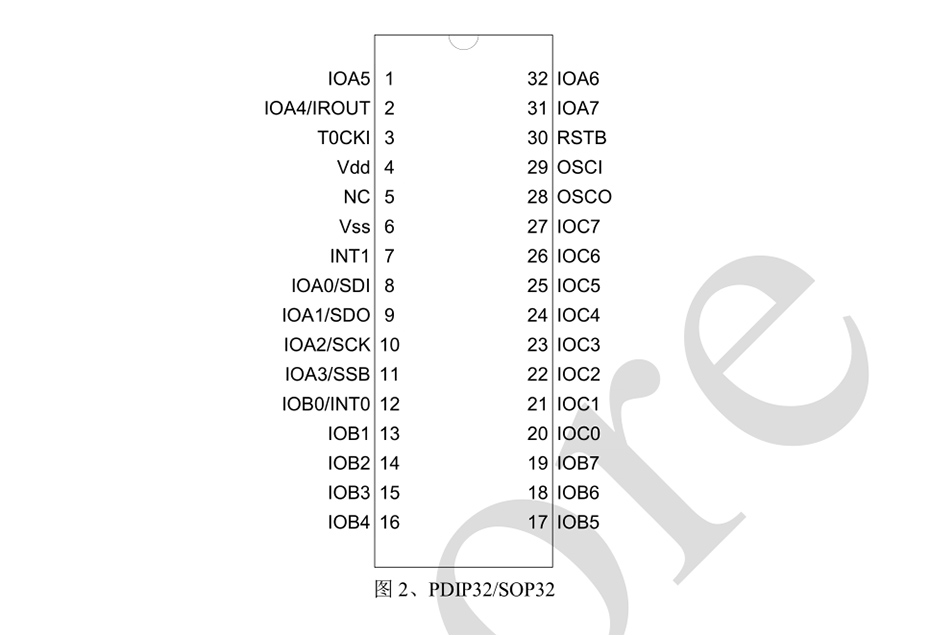

TypeB引脚图

引脚说明Pin description

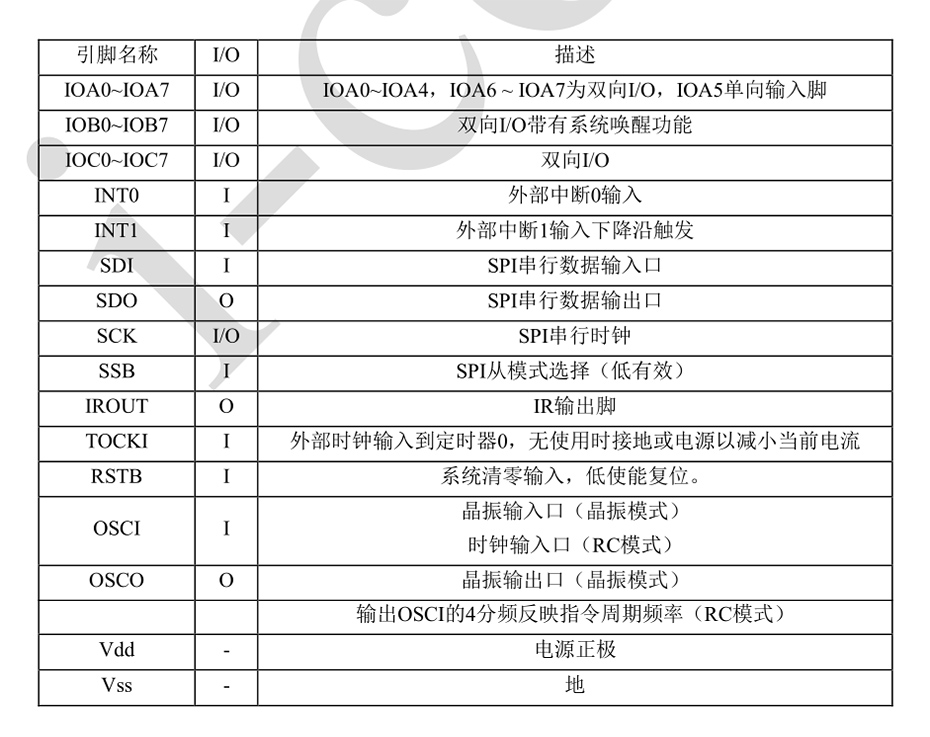

TypeA引脚说明

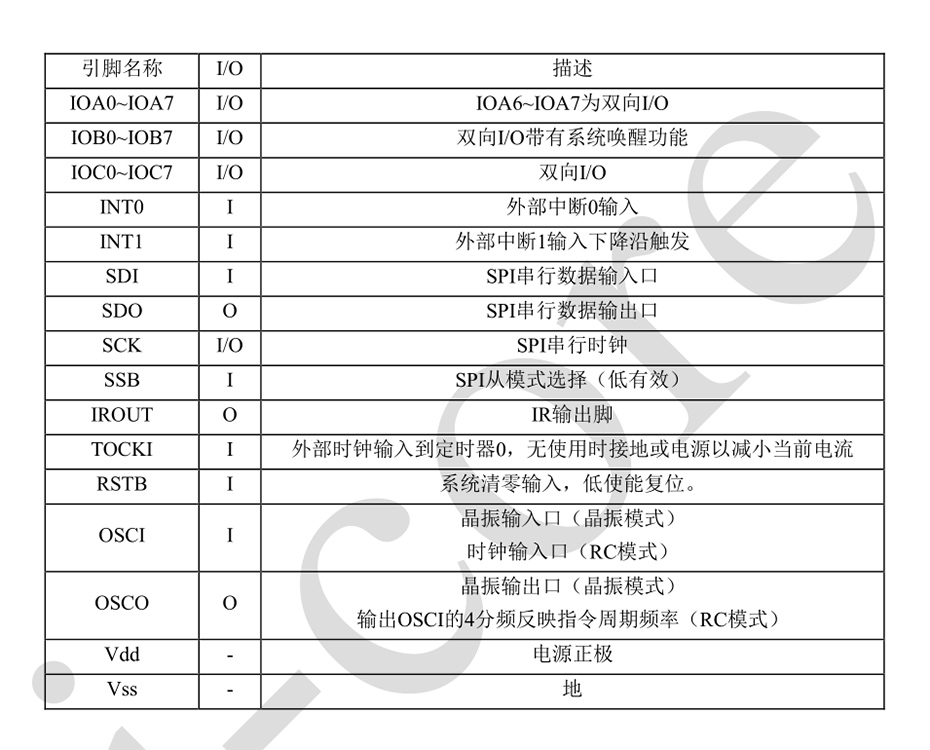

TypeB引脚说明

封装尺寸Package size

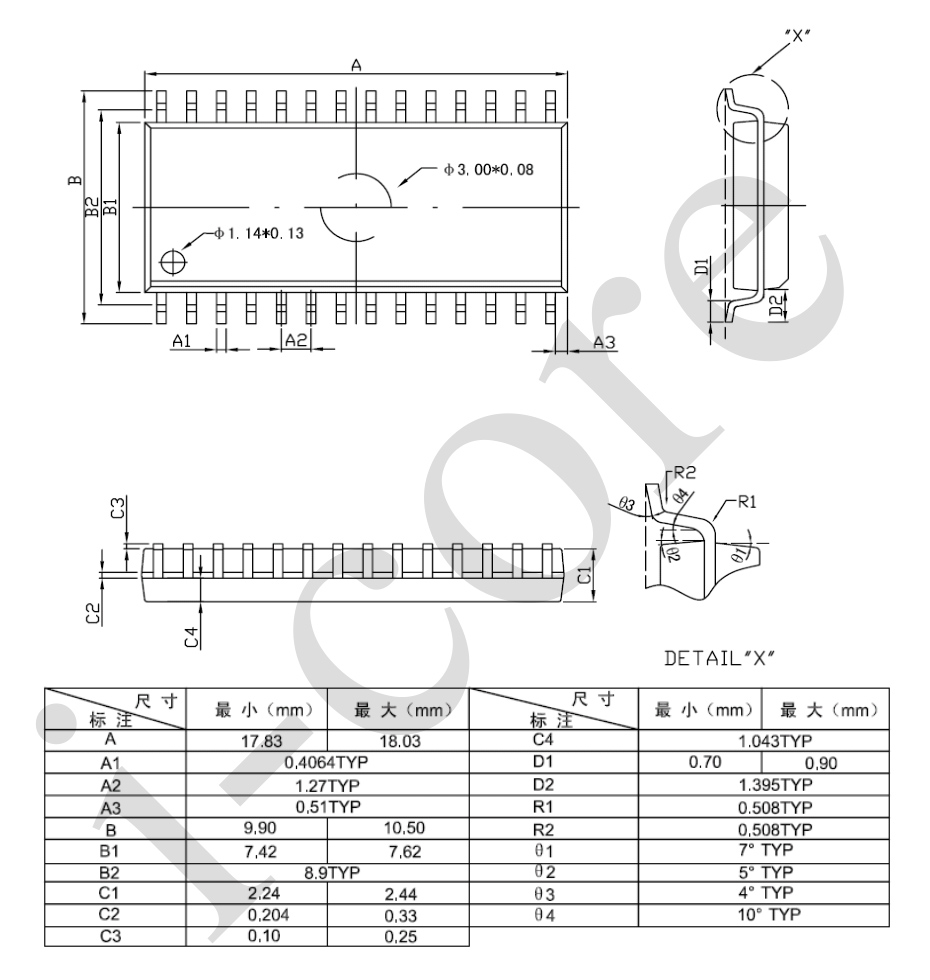

SOP28外形图与封装尺寸

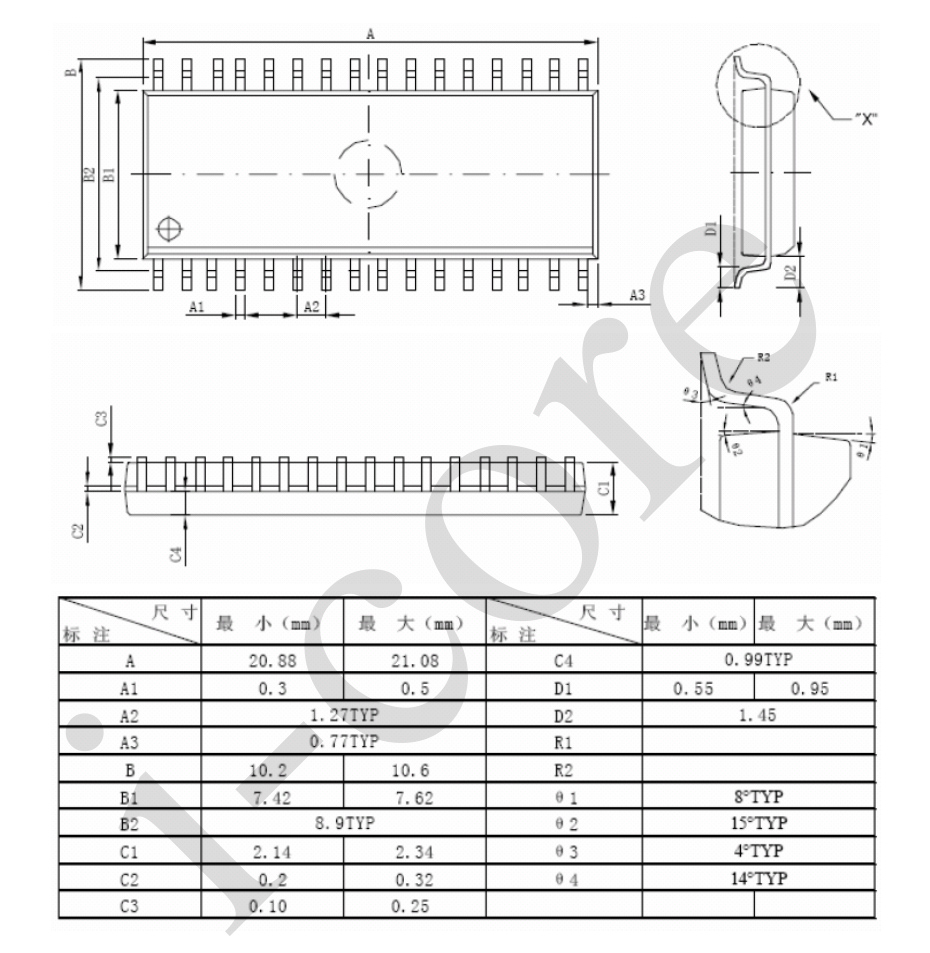

SOP32外形图与封装尺寸
