家用血氧仪方案开发

作者: 编辑: 来源: 发布日期: 2022.03.31 浏览次数:
信息摘要:
血氧仪是用来测量脉率、血氧浓度以及灌注指数的仪器设备,血氧浓度是临床医疗上重要的基础数据之一。如果有条件,人们应该时刻监测自己的血氧饱和度,…

        血氧仪是用来测量脉率、血氧浓度以及灌注指数的仪器设备,血氧浓度是临床医疗上重要的基础数据之一。如果有条件,人们应该时刻监测自己的血氧饱和度,对自己的健康更加有利。宇凡微也推出了一种基于单片机家用血氧仪方案,下面是详细知识说明。

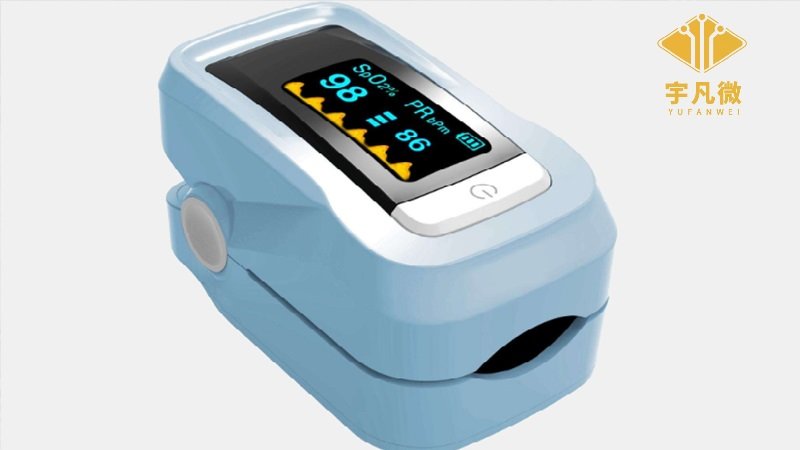

家用血氧仪方案开发

一、家用血氧仪方案开发原理

        血氧饱和度通常应该要在95%以上才是人体的正常水平,当血液中血氧的浓度处于较低水平时,便会影响心脏和大脑等正常工作。由于血液中的血红细胞,含氧血红蛋白(HBO2)和还原血红蛋白(HB)对红光(660nm)和红外线(910nm)有不同的吸收能力。还原血红蛋白(HB)吸收的红光较多,红外线较少。相反,含氧血红蛋白(HBO2)吸收的红光较少,红外线较多。红光LED和红外LED灯设置在指甲血氧仪的同一位置。当光线从手指的一侧穿透到另一侧,被光敏二极管接收时,可以产生相应比例的电压。 单片机处理后,输出结果显示在液晶显示屏上。

二、家用血氧仪方案功能介绍

        该家用血氧仪方案采用了九齐NY8A062D单片机作为主控芯片,封装型号为8引脚sop,加上外围辅助执行电路,通过单片机程序开发设计而成,最终家用血氧仪能够实现如下功能:

        (1)一键操作,8秒显示检测结果

        (2)自动推出,无手指状态8秒自动关机

        (3)数据保存,测量结束自动存储数据并生产数据表记录

        (4)led背光显示,测量结果清晰可见

        宇凡微开发的家用血氧仪,PCB结构图与市场上其他家用血氧仪公模外壳完全兼容。血氧仪的PCB结构也可根据客户要求定制。该家用血氧仪PCB是一个单面板,产品的形状可以自己设计和改变,商家可以创造更多不同的形状来满足市场需求。

        以上就是关于家用血氧仪方案方案开发的全部知识介绍,如果您有家用血氧仪单片机方案开发需求,可以直接和我们联系,宇凡微14年专注于单片机应用方案的开发,MCU应用功能定制开发,致力于为广大厂家提供更多新颖的电子产品!
