PD-65W无线快充开发方案由NY8A062D型号,通过单片机程序开发而成;它采用的是QC3.0+PD3.0的闪充技术,通过单片机芯片控制恒…
功能说明 / FUNCTION DESCRIPTION
PD-65W无线快充功能 Pd-65w wireless fast charging function

PD-65W无线快充开发方案由NY8A062D型号,通过单片机程序开发而成;它采用的是QC3.0+PD3.0的闪充技术,通过单片机芯片控制恒流电压,自动识别设备所能承受的电流,在保持快速充电的同时,也减少了手机电池寿命的损耗。
本产品开发方案为宇凡微提供的深圳 单片机开发

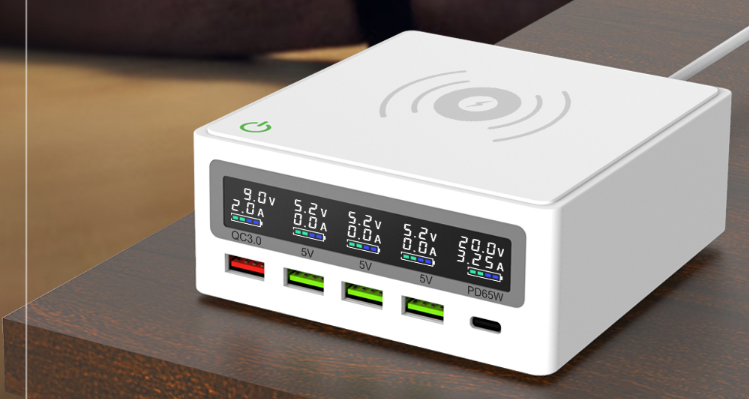

PD-65W无线快充



产品构成 PRODUCT COMPOSITION


  • 01

    LCD显示屏

  • 02

    单片机控制芯片

  • 03

    智能触摸开关

  • 04

    多种充电协议


结构说明  STRUCTURE ELUCIDATION

PD-65W无线快充PCB结构说明

1、LCD显示屏:可以进行开关操作,让您的睡眠不被干扰;

2、单片机控制芯片:通过单片机控制器的程序进行控制器件的运行;

3、智能触摸开关:触摸式的按键开关;

4、多种充电协议:智能的进行识别设备,匹配合适的电流电压为设备提供充电。


NY8A062D脚位和功能说明  / FUNCTION DESCRIPTION

SOP8/14/16脚位图

NY8A062D单片机脚位图


合作说明 / COOPERATION STATEMENT

合作说明

01可根据客户PCB脚位和模式要求进行程序定制。

02按键可选择高有效或低有效。

03可提供通用PCB文件。

04可根据客户需求设计原理图。
