喷雾补水仪开发方案

作者: 编辑: 来源: 发布日期: 2020.05.09 浏览次数:
信息摘要:
喷雾补水仪又称纳米式喷雾美容仪,采用九齐单片机芯片NY8A051F型号芯片,使用超音波高速震荡技术切割,让水和精华液纳米化,分裂成为0.3-…
功能说明 / Function description
喷雾补水仪功能 FUNCTION OF SPRAY WWATER REPLENISHING INSTRUMENT

喷雾补水仪又称纳米式喷雾美容仪,采用九齐单片机NY8A051F型号芯片,使用超音波高速震荡技术切割,让水和精华液纳米化,分裂成为0.3-0.5微米,通过仪器喷雾弹片上细微孔将水分纳米雾化后再喷出,水分才能够迅速的通过肌肤毛孔进入基底层,让肌肤直接吸收大部分喷出来的水分,从而达到了补水保湿的效果生。

喷雾补水仪
构成 / Product composition
  • 01

    七彩灯

  • 02

    按键

  • 03

    雾化片

  • 04

    NY8A051F单片机

结构说明 / Structure elucidation

喷雾补水仪PCB结构说明

1、供电方式:microUSB IN:5V/1A

2、开启喷雾方式:按一下喷雾,再按一下间歇喷雾, 再按关闭;可循环操作。

3、长喷模式:长喷,8小时后自动关闭喷雾。

4、间歇喷模式:先开始喷2秒,接着停2秒;循环喷, 12小时自动关闭。

5、七彩灯开启方式:长按开启七彩灯;再长按关闭七彩灯。

6、七彩灯:贴片七彩缓渐变LED。

7、喷雾与七彩灯:切换喷雾状态不影响七彩灯;切换七彩灯状态不影响喷雾。

8、工作电流/电压:5V/400mA。

9、雾化片频率/占空比:108KHz/45%

10、待机电流:小于5uA。

NY8B062D脚位和功能说明 / function description

SOP8/SOP6

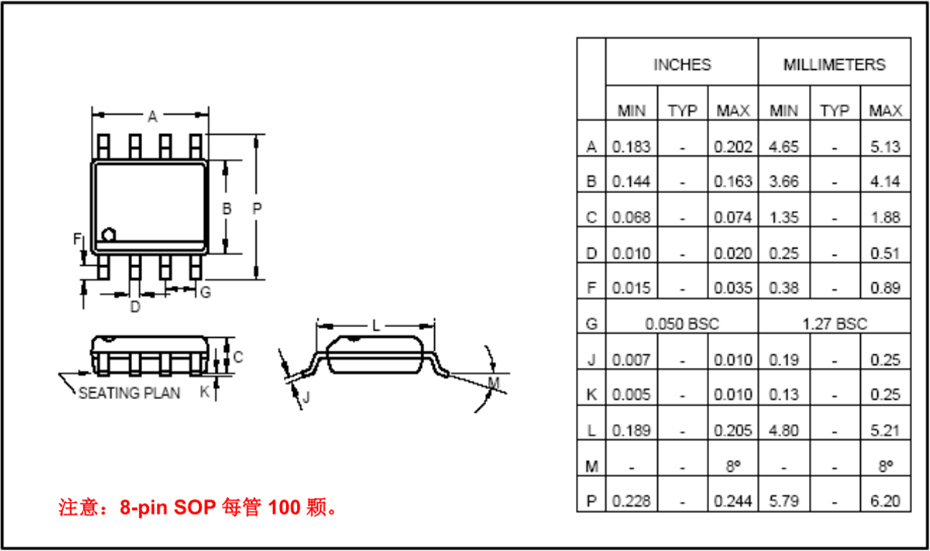

NY8B062D-SOP8封装

案例开发部分线路图 / Circuit diagram of case development

补水仪方案开发部分线路图

合作说明 / Cooperation statement
合作说明

01可根据客户PCB脚位和模式要求进行程序定制。

02按键可选择高有效或低有效。

03可提供通用PCB文件。

04可根据客户需求设计原理图。
