万用表单片机方案开发

作者: 编辑: 来源: 发布日期: 2021.11.10 浏览次数:
信息摘要:
万用表也称作数字万用表,是电子、仪器、仪表和测量领域中大量使用的一种基本测量工具。当前的被广泛应用于电子及电工测量、自动测试系统和工业自动化…

        万用表也称作数字万用表,是电子、仪器、仪表和测量领域中大量使用的一种基本测量工具。当前的被广泛应用于电子及电工测量、自动测试系统和工业自动化仪表灯智能化测量领域,显示出了广阔的发展空前。随着时代科技的进步,万用表的功能也得到了增强,宇凡微今天介绍的是一种具备崭新水平的万用表单片机方案。

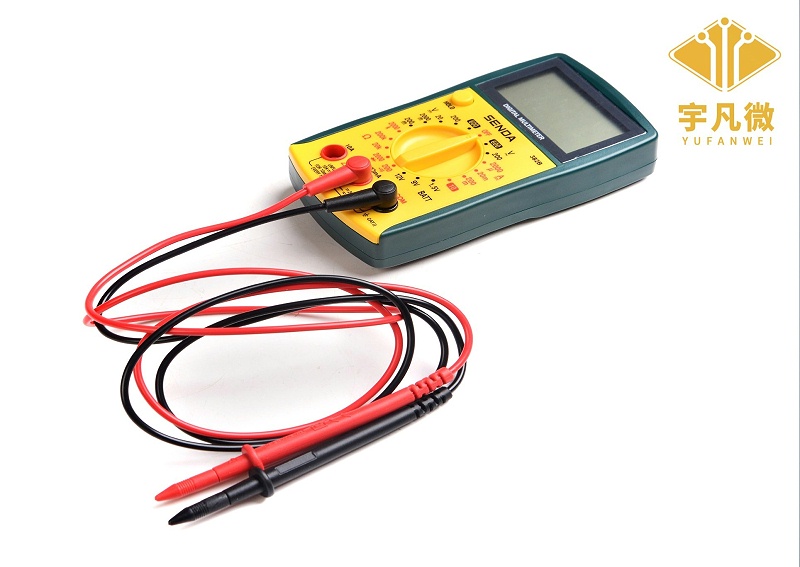

万用表单片机方案开发

        单片机数字万用表和普通数字万用表相比,它的外围电路可以说是大大的简化了,性能指标也达到了明显的提高,能够让维修、调试的工作变得更加的方便。宇凡微提供的方案是以自身研发的单片为核心设计,核心承担了对测量采用、值转换机器档位的选择的工作,它的功能都是由其硬件和软件外加少量的外围电路来实现。外围电路包括按键选择档位,参数测量电路,显示、播报为测量结果输出等。


一、数字万用表的基本原理:
        数字多用表的基本原理是使用一个灵敏的磁电式直流电表(微安表)作为表头。微小电流通过表头时,就会显示出电流。但是电阻表头无法通过大电流,因此,必须在表头上串联几个电阻进行分流或降压,从而测量电路中的电流、电压和电阻。以下各有说明。
1.测直流电流原理。
        将合适的阻抗(分流电阻)排入表头,则可扩大电流量程。通过改变分流电阻的阻值,可以改变电流的测量范围。
2.测直流电压原理。
        将一个合适的电阻串接到表头上降压(倍增电阻),就能扩大电压范围。通过改变倍增电阻的阻值,可以改变电压的量程。
3.测交流电压原理。
        由于表头是直流电表,因此测量交流时,需要加加一并、串式半波整流电路,把交流整流变为直流,再经过表头,这样就可以测量交流电压了。扩充交流电压范围的方法类似于直流电压量程。
4.测电阻原理。

        电阻器是在电表头上并联和串联,同时串接一节电池,使得电流通过被测电阻,根据电流的大小,即可测得电阻值。通过改变分流电阻的阻值,可以改变电阻的范围。


二、万用表的总体框架组成及作用
        1.复位电路,复位清零的作用,在每次测量之前准备。
        2.震荡电路,消除外来干扰,让工作电路更加稳定。
        3.ADC输入,将输入量进行ad转换。
        4.被测量显示,显示测量的数值。
        5.超限警报,用作当测量量超出量程范围的时候可以发出警报
        6.ADC使能控制,用来对输入量进行控制,允许输入或者不允许。


三、芯片的功能特性:
        1.8k字节在系统可编程flash存储器
        2.1000次擦写周期
        3.三个16位定时器
        4.八个中断源
        5.全双工UART串行通道
        6.低功耗空闲和掉电模式
        7.全静态操作:0Hz-33Hz
        8.三级加密程序存储器
        9.双数据指针
        10.掉电标识符
        11.掉电后中断可唤醒
        12.看门狗定时器


        以上就是宇凡微关于万用表单片机方案设计的相关知识说明,简单介绍了万用表的工作原理,框架组成以及芯片的功能特性。宇凡微专注于单片机宇凡微专注于单片机应用方案的设计和开发,电子产品方案的研发、mcu定制开发。还有相关的疑问朋友可以点击官网的“在线咨询”或者拨打客服热线,我们将会为您详细解答!
