8位RISC单片机

YF8P468是一款8位RISC单片机,它采用低功耗、高速CMOS 的工艺。该芯片集成有WDT、RAM、ROM、可编程实时时钟计数器,内部/外部中断、掉电模式、LCD 驱动器、红外发射功能和三态I/O口。有7 位选项位是提供给用户的要求的,其中的多层保护位用来防止程序被读出,它还提供了13 位用户ID 选项。

全国热线

0755-8325-1815

产品概述Product overview

8位RISC单片机概述

YF8P468是一款8位RISC单片机,它采用低功耗、高速CMOS 的工艺。该芯片集成有WDT、RAM、ROM、可编程实时时钟计数器,内部/外部中断、掉电模式、LCD 驱动器、红外发射功能和三态I/O口。有7 位选项位是提供给用户的要求的,其中的多层保护位用来防止程序被读出,它还提供了13 位用户ID 选项。

具有OTP-ROM特点的 方便了用户开发和校验程序,而且用户可以使用EMCWriter 轻松地烧写程序代码。

主要应用于空调遥控器、医疗设备、家用电器等系统。

功能特点Functional characteristics
  • 工作电压和工作温度范围:商业级:1.9V ~ 5.5 V. ( 0℃~+70℃)、工业级: 2.1V ~ 5.5 V. / (at -40℃~+85℃)
  • 双时钟工作模式:高频振荡器可选择晶振、RC 或PLL(锁相环)模式、低频振荡器可选择晶振或RC模式
  • 工作频率:DC ~ 10MHz、 4K*13位片内ROM
  • 共272 字节SRAM:144字节通用寄存器、128字节片上数据RAM
  • 28个双向三态I/O口:通常有12个双向三态I/O口、16个双向三态I/O口与LCDsegment输出共用
  • 8级堆栈供程序嵌套、8 位实时时钟/计数器、1 个红外发射口/PWM发生器
  • 4个8 位可自动装载的计数/定时器,溢出中断:计数器1:独立计数器、计数器2、高电平脉宽定时器(HPWT)和低电平脉宽定时器(LPWT)与IR 功能共用
  • 可编程看门狗功能,可用于Normal 模式, Green 模式 和Idle 模式
  • 工作模式:Normal 模式:CPU的工作频率是主频(Fm)、Green 模式:CPU的工作频率是从频(Fs)而主频(Fm)停止振荡、Idle 模式:CPU不工作,但LCD驱动还在工作、Sleep模式:整个芯片停止工作
  • 8 个中断源,包括3个外部中断5个内部中断:内部:TCC、计数器1、计数器2、高电平脉宽定时器、低电平脉宽定时器、外部:INT0、INT1、引脚状态改变唤醒(P6 和P8)中断
功能框图Functional block diagram

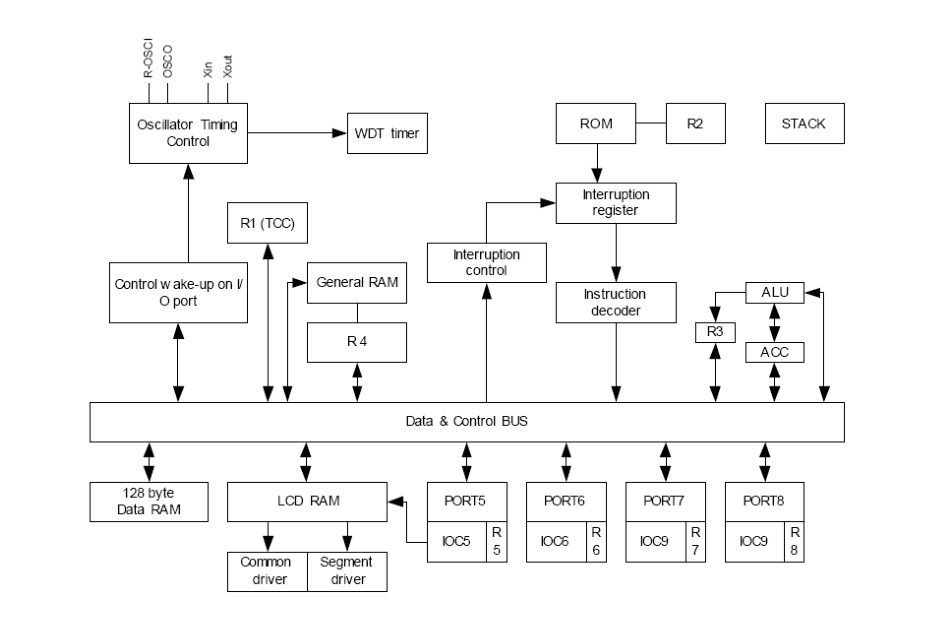

8位RISC单片机功能框图

引脚排列图Pin layout

QFP64引脚图

QFP64引脚图

LQFP64引脚图

LQFP64引脚图

QFP44引脚图

QFP44引脚图

LQFP44引脚图

LQFP44引脚图

引脚说明Pin description

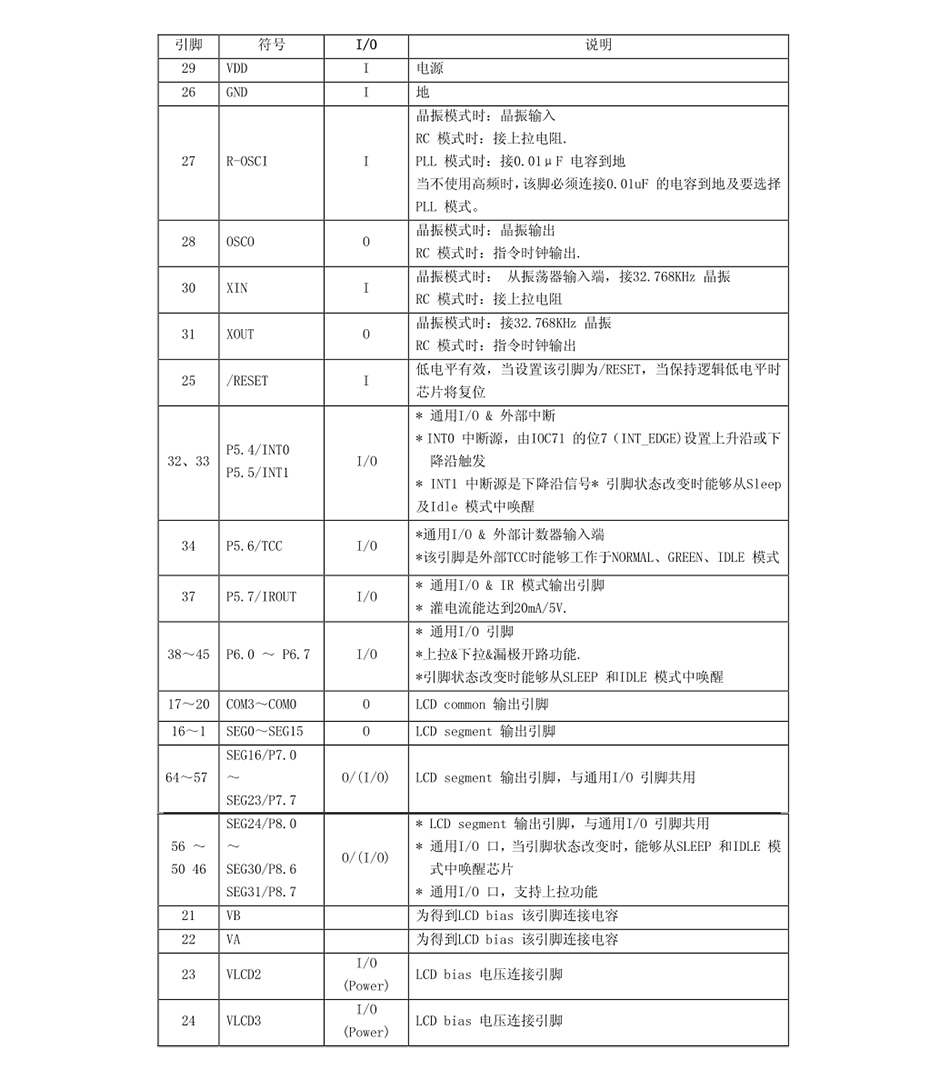

QFP64封装引脚说明

QFP64封装引脚说明

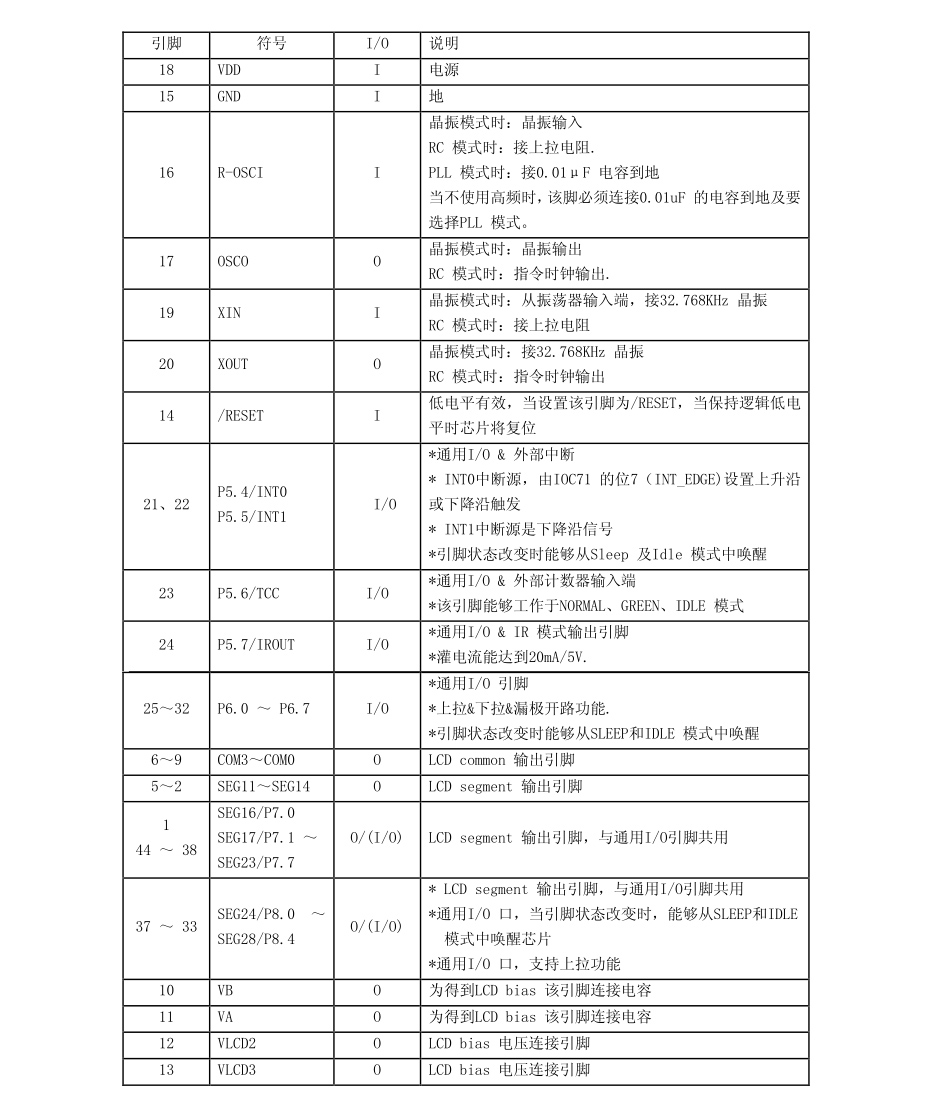

QFP44和LQFP44引脚说明

QFP44和LQFP44引脚说明

封装尺寸Package size

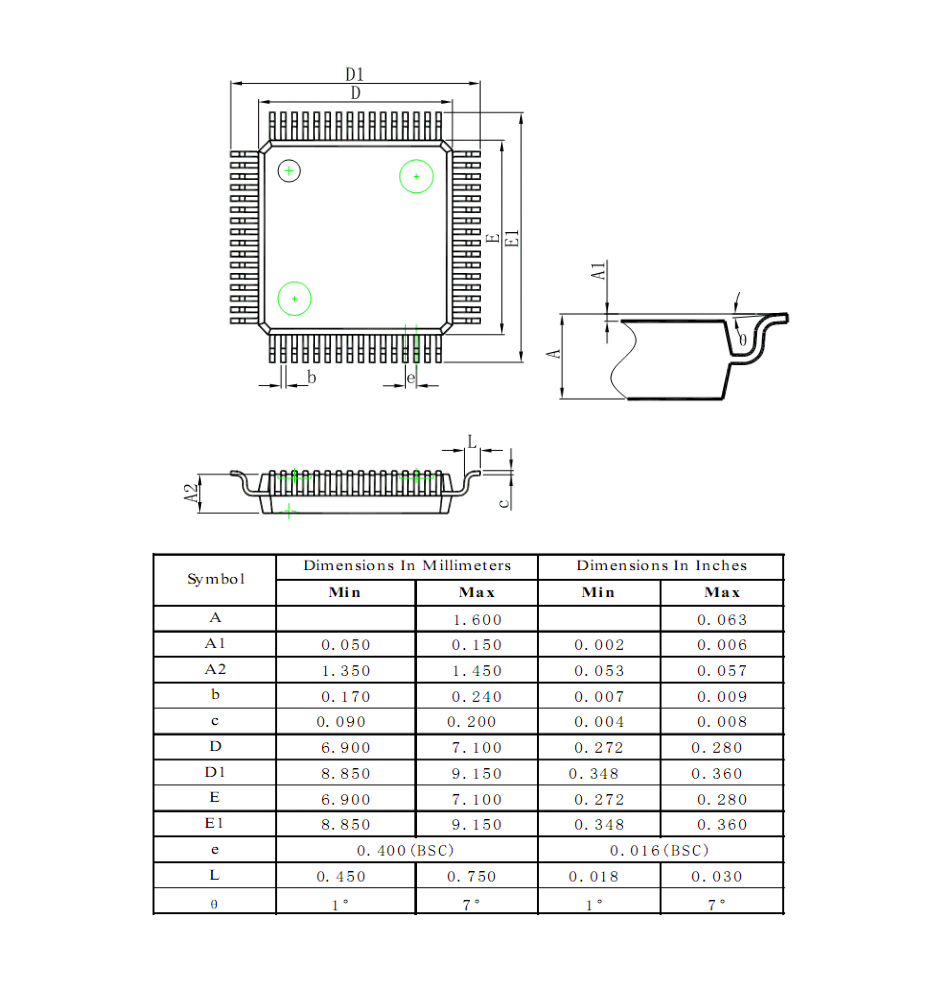

LQFP64(7×7)外形图与封装尺寸

LQFP64(7×7)外形图与封装尺寸

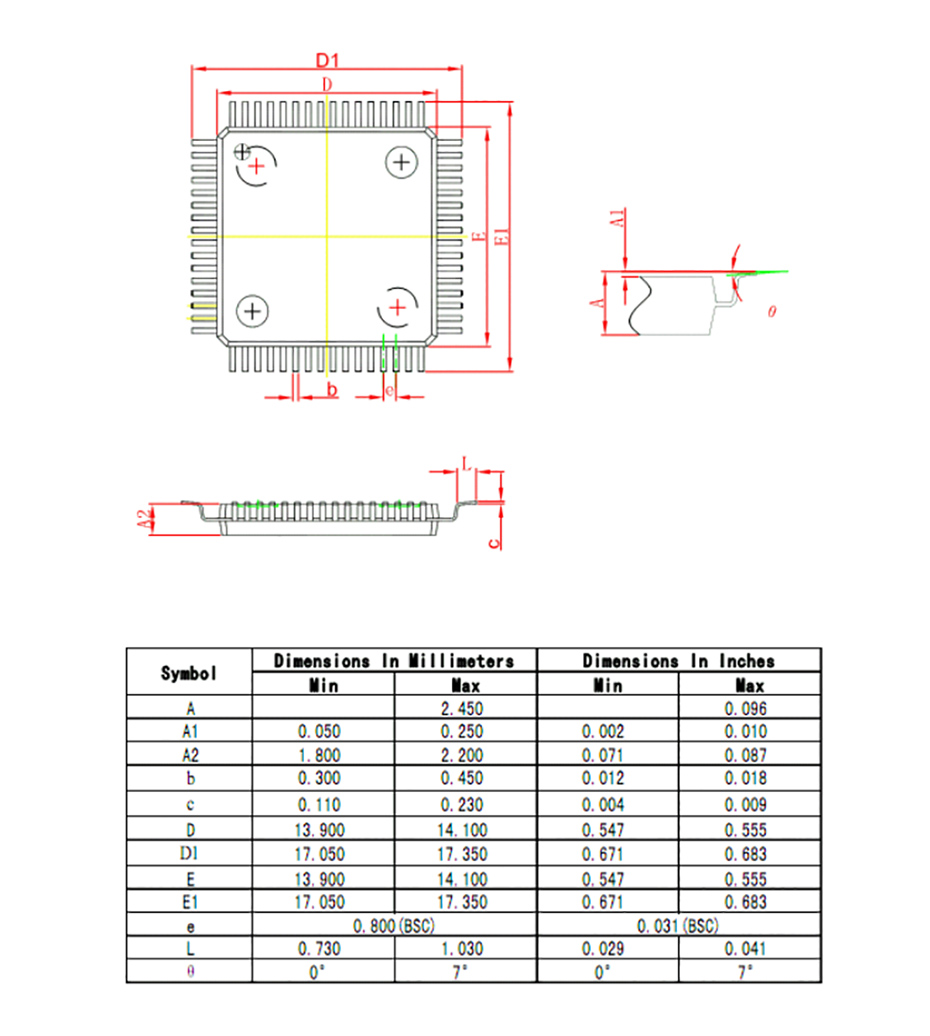

QFP64外形图与封装尺寸

QFP64外形图与封装尺寸

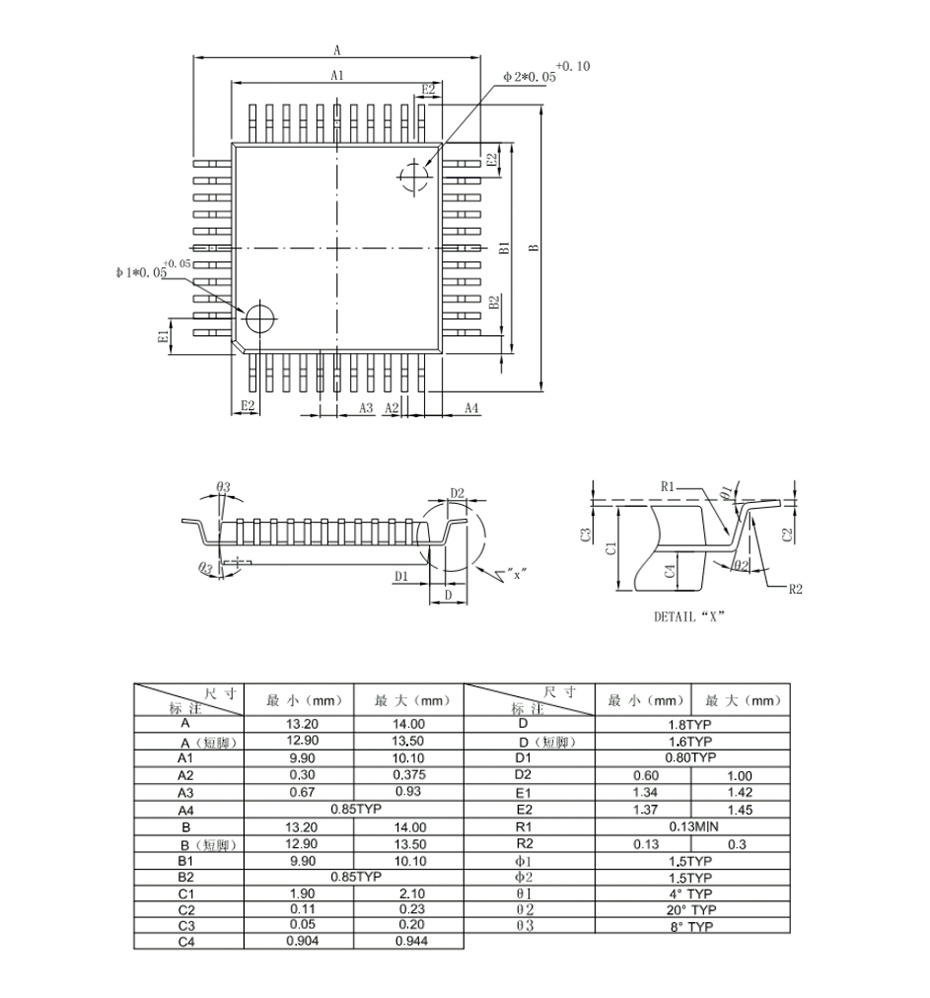

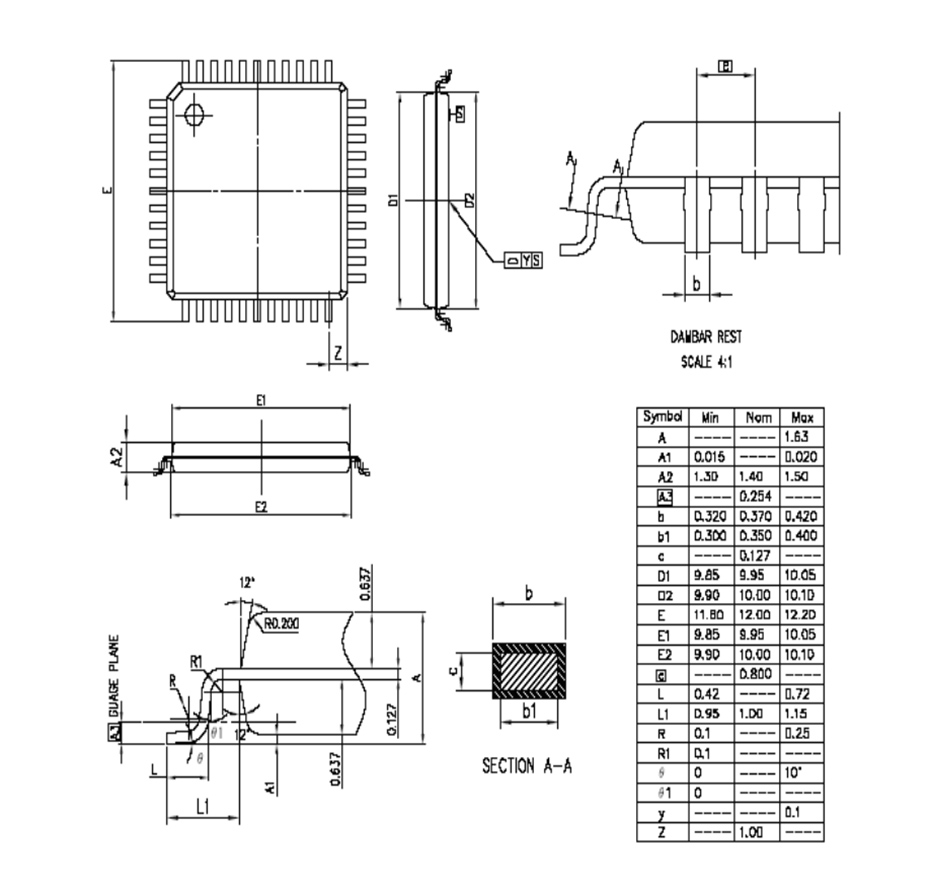

QFP44外形图与封装尺寸

QFP44外形图与封装尺寸

LQFP44外形图与封装尺寸

LQFP44外形图与封装尺寸
