分压电路原理是什么?

在电子电路中，我们经常会遇见的叫做分压电路，分压电路应用十分广泛，如果想要清楚地分析出电子电路，掌握分压电路的工作原理是非常必要的。今天这篇文章就为大家讲述分压电路的原理，一起来了解一下吧!

可以从两个方面分析分压电路：输入端和输出端

1、找到输入端。

有必要分析输入信号电压从哪里输入到分压电路，以及输入电流电路如何。在电路分析中确定输入信号电流电路的方法如下：从信号电压的输入端开始，沿着至少两个组件到达地线，需要注意的是这里的组件不一定是电阻器。通过这个方法可以让你清楚的找到输入端。

2、找到输出端

也就是说，输出电压取自电路的哪个端点。分压电路输出的信号电压应发送至下一级电路。理论上，分压电路的下一级电路输入是分压电路的输出端，但在图纸中使用这种方法的可操作性较差。有时很难分析下一级电路的输入端，因此可以采用更简单的方法进行分析：找出分压电路中的所有元件，从接地线到上端进行分析，发现元件与分压电路外的其他电路相连时，这个连接点是分压电路的输出端，电压是分压电路的输出电压。

分析分压电路工作原理时不仅需要分析输出电压大小，往往还需要分析输出电压的变化趋势，因为分压电路中的两只电阻其阻值可能会改变。同一个电路中，分别有R1和R2两个电阻，在输入电路U1和R1固定不变时，如果R2的阻值增大，输出电压也将随之增大;R2的阻值减小，输出电压U0也将随之减少。

拓展阅读：分压电路的计算公式

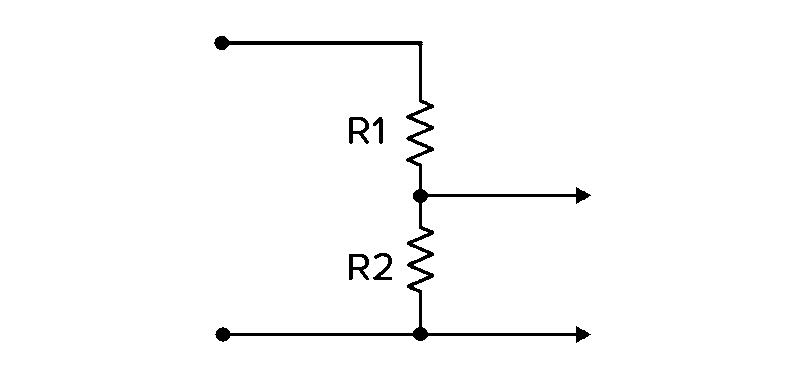

这里我们可以看下图，分压电路到底是什么样的呢?以这样的方式连接两个电阻，可以通过计算就能够得出两边的输出电压。

计算输出电压公式：
