适用于消费类电子产品的九齐单片机介绍

        在我国，消费类电子产品主要包括电视机、影碟机、录像机、摄录机和收音机等。目前，音频、视频和通讯设备是信息家电的主要组成部分。从长远看，电冰箱、洗衣机、微波炉等也将会发展成为信息家电，并构成智能家电的组成部分。这些产品虽然功能简单，但是实用性强，无一例外都需要使用单片机，今天为大家介绍一种适用于消费类电子产品的九齐单片机，NY8A050D单片机。

        一、NY8A050D概述

        NY8A050D是以EPROM作为记忆体的8位元控制器，采用CMOS制程并且同时提供客户低成本、高性能等显著优势，其核心建立在RISC精简指令集架构很容易做编辑和控制，一共有55条指令。除了少数指令需要2个时序，大多数指令都是一个时序即能完成，可以让使用者轻松地以程式控制完成不同的应用。

        二、NY8A050D应用

        专为多IO产品的应用而设计，例如遥控器、风扇/灯光控制或是遊樂器等等。

        三、NY8A050D功能

        宽广的工作电压：

        2.0V~5.5V@系統頻率≦8MHz;2.2V~5.5V@系統頻率>8MHz。

        宽广的工作温度：-40°C~85°C。

        512x14bitsEPROM。

        32bytesSRAM。

        6根可分別单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。PB[3:0]可选择输入时使用內建下拉电阻。

        PB[5:0]可选择上拉电阻。

        PB[5:4]及PB[2:0]可选择开漏极输出(Open-Drain)。PB[3]可选择当作输入或开漏极输出(Open-Drain)。4層程式堆棧(Stack)。存取资料有直接或间接定址模式。

        一组8位元上数计时器(Timer0)包含可程式化的频率预除线路。

        內建上电复位电路(POR)。內建低压复位功能(LVR)。內建看门狗计时(WDT)，可由程式韧体控制开关。

        NY8A050DVer.1.22021/07/077双时钟机制，系統可以随时切换高速振荡或者低速振荡。

        高速振荡:I_HRC(1~20MHz內部高速RC振荡)低速振荡:I_LRC(內部32KHz低速RC振荡)四种工作模式可随系統需求调整电流消耗：正常模式(Normal)、慢速模式(Slowmode)、待机模式(Standby

(mode)與睡眠模式(Haltmode)。

        三种硬体中断：

        Timer0溢位中斷。

        PB输入状态改变中断。

        外部中断输入。

        NY8A050D在待机模式(Standbymode)下的三种唤醒中断：

        Timer0溢位中断。

        PB输入状态改变中断。

        外部中断输入。

        NY8A050D在睡眠模式(Haltmode)下的二种唤醒中断：

        PB输入状态唤醒中断。

        外部中断输入。

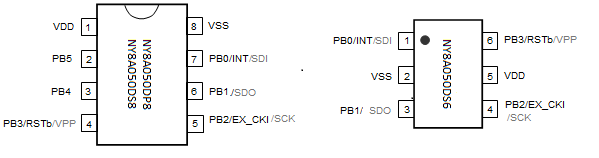

        三、NY8A050D引脚图
