YF63DQS16单片机

YF63D 是以 EPROM 作为存储器的 8 位单片机,并内置高压输入锂电池充电功能,专为锂电池供电的产品,家电或量测等等的 I/O 应用设计。采用 CMOS 制程并同时提供 客户低成本、高性能、及高性价比等显著优势。YF63D 核心建立在 RISC 精简指令集架构可以很容易地做编程和控 制,共有 55条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
全国热线

13530680751

产品概述Product overview

NY8A051D单片机概述

YF63D 是以 EPROM 作为存储器的 8 位单片机,并内置高压输入锂电池充电功能,专为锂电池供电的产品,家电或量测等等的 I/O 应用设计。采用 CMOS 制程并同时提供 客户低成本、高性能、及高性价比等显著优势。YF63D 核心建立在 RISC 精简指令集架构可以很容易地做编程和控 制,共有 55条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

YF63D 内建高精度十一加一通道 12 位 ADC 模数转换器,与高精度电压比较器,足以应付各种模拟接口的侦测与量测。在 I/O 的资源方面,YF63D 有 11 根弹性的双向 I/O 脚,每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且 每一个 I/O 脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。此外针对红外线摇控 的产品方面,YF63D 内置了可选择频率的红外载波发射口。

YF63D有四组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外YF63D 提供 3 组 10 位的 PWM 输出,3 组蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。YF63D 采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部 RC 振荡或外部晶振输入。

在双时钟机制下, YF63D 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机 模式(Standby mode)与睡 眠模式(Halt mode),可节省电力消耗,延长电池寿命。并且单片机在使用内部 RC 高速振荡时,低速振荡可以同时 使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒 YF63D 进入正常操作模式(Normal mode)或慢速模式(Slow mode) 来处理突发事件。

功能特点Functional characteristics
  • 宽广的工作电压:(指令时钟为 4 个 CPU 时钟,亦即 4T 模式);2.0V ~ 5.5V @系统时钟 ≦8MHz;2.2V ~ 5.5V @系统时钟 >8MHz。
  • 宽广的工作温度:-40°C ~ 85°C;2Kx14 位的程序存储器空间,128 字节的通用数据存储器空间。
  • 根可分别单独控制输入输出方向的 I/O 脚(GPIO)、PA[7:0]、PB[5:0]。
  • 所有 I/O 脚输出可选择一般灌电流(Normal Sink Current)或大灌电流(Large Sink Current),除PA5 外内置上电复位(POR)
  • 内置准确的低电压侦测电路(LVD);内置十一加一通道 12 位 ADC 模数转换器(Analog to Digital Converter)。
  • 内置精准的电压比较器(Voltage Comparator);内置上电复位电路(POR),内置低压复位功能(LVR);内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开/关。
  • 内置电阻/频率转换器(RFC)功能;双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。
  • 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、 待机模式(Standby mode)与睡眠模式(Halt mode)。
  • 待机电流小于 3UA
  • 具有 BAT-VDD 防倒灌功能
  • 支持 0V 电池充电
  • 线性充电模式,充电电流可达 1.2A
  • 涓流/恒流/恒压三段式充电
  • 充电电流外部可调
  • 充电电流智能热调节
  • 自动再充电,充电状态指示
功能框图Functional block diagram

YF63DQS16单片机功能框图

引脚排列图Pin layout

引脚图

YF63DQS16单片机引脚排列图

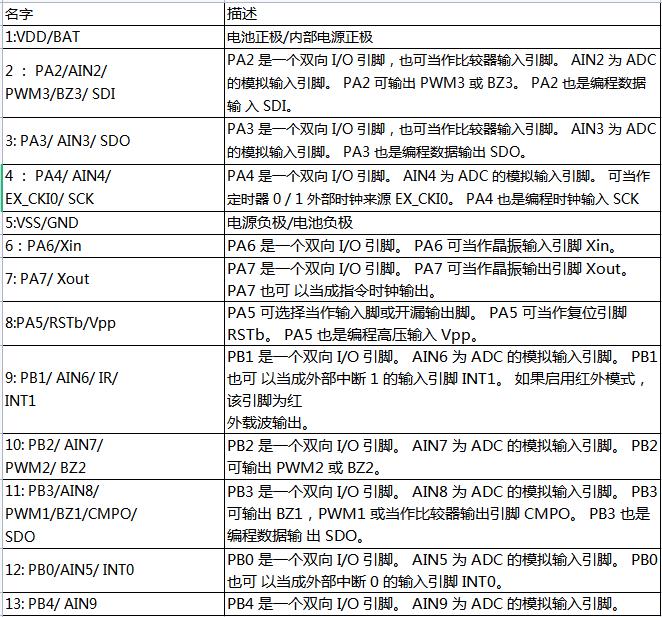

引脚说明Pin description

YF63DQS16 引脚说明

YF73MD单片机引脚说明

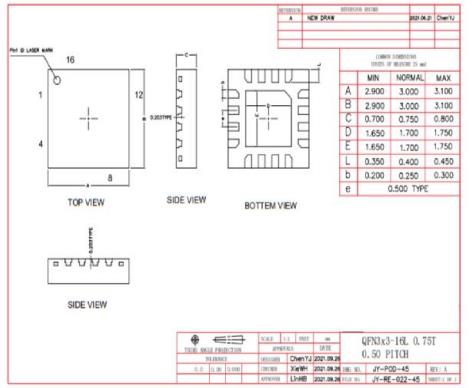

封装尺寸Package size

SOP8外形图与封装尺寸

YF63DQS16单片机外形图封装尺寸
