YF153AB 8位OTP单片机

YF153AB包含上电复位,LVD复位,上电复位定时器,振荡启动定时器,看门狗定时器,EPROM,SRAM,三态I/O口,I/O口上拉、下拉、漏极开路控制,睡眠节能模式,实时可编程时钟/计数器,中断,睡眠唤醒,EPROM配置字保护。三种振荡配置可选,包括节能振荡、RC振荡。

全国热线

0755-8325-1815

产品概述Product overview

YF153AB-8位OTP单片机概述

YF153AB是一款基于8位OTP的CMOS微控制器,它精简指令集构架带有42条指令。

YF153AB包含上电复位,LVD复位,上电复位定时器,振荡启动定时器,看门狗定时器,EPROM,SRAM,三态I/O口,I/O口上拉、下拉、漏极开路控制,睡眠节能模式,实时可编程时钟/计数器,中断,睡眠唤醒,EPROM配置字保护。三种振荡配置可选,包括节能振荡、RC振荡。

YF153AB有1K×13位可编程程序存储器,能够直接、间接访问它的寄存器组,数据存储器。所有的特殊功能寄存器包括PC已置入数据存储器。

功能特点Functional characteristics
  • 42条配置字指令; 13位宽指令,8位宽数据,5级堆栈
  • 除双周期程序的指令外,其他指令均为单周期指令;整个ROM区域能被GOTO、CALL指令访问
  • 运行速率:直流20兆时钟输入;直流100纳秒指令周期;直接、间接两种地址访问模式
  • 带有8位可编程预分频的8位实时时钟/定时器
  • 内置上电复位;内置低压检测;上电复位定时器和晶振启动定时器
  • 芯片看门狗带有可操作内部振荡,软件可控制看门狗使能
  • 两组I/O 口,IOA和IOB可独立控制,软件可控制 I/O 口上拉、下拉、漏极开路
  • 一个内部中断源:定时器 0 溢出,两个外部中断源:INTpin 脚中断,IOB 输入变化中断
  • 可从睡眠模式被唤醒通过 INTpin 脚或者IOB输入变化
  • 节能睡眠模式;内置 兆,4兆,1兆和455k内部RC振荡;可编程配置字保护
  • 可选振荡配置:ERC:外部电阻/电容振荡、HF:高频晶体振荡、XT:晶体振荡、LF:低频晶体振荡、IRC:内部电阻/电容振荡、ERIC:外部电阻/电容振荡
  • 宽操作电压范围:EPROM:2.3V to 5.5V
功能框图Functional block diagram

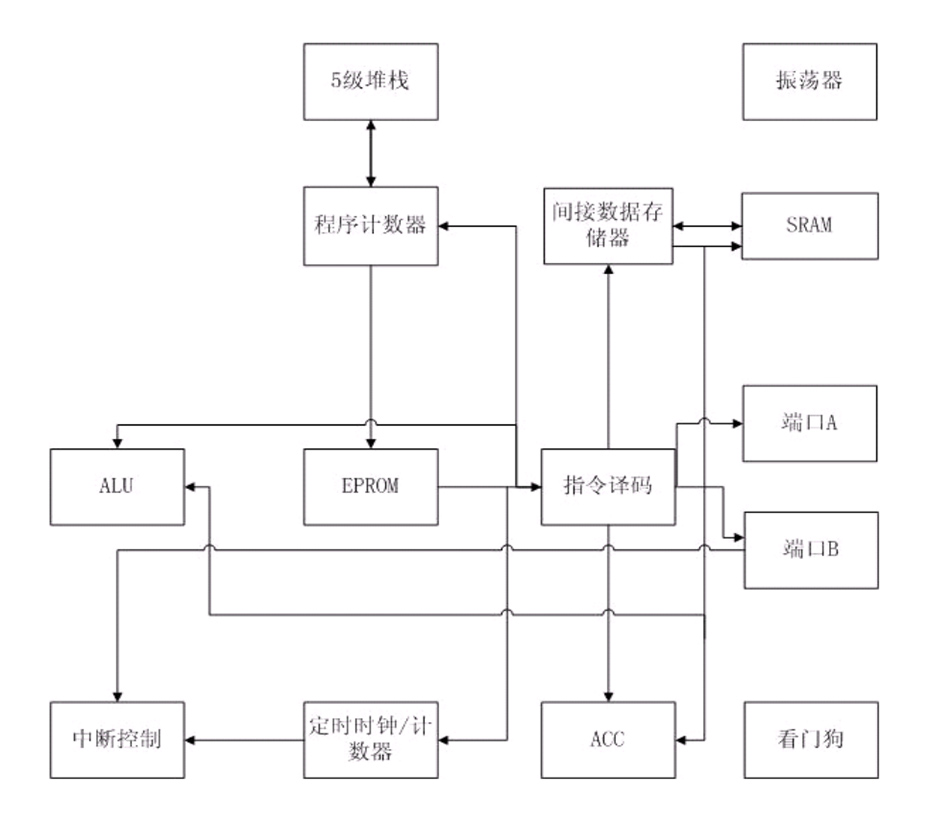

YF153AB功能框图

引脚排列图Pin layout

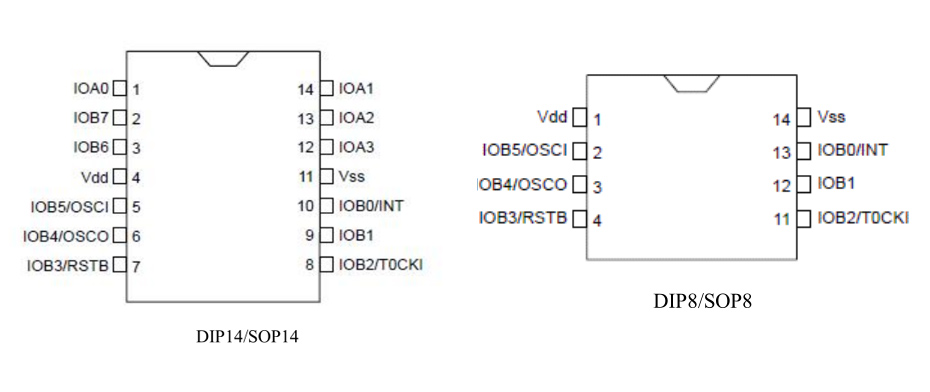

YF153AB引脚排列图

YF153AB引脚排列图

引脚说明Pin description

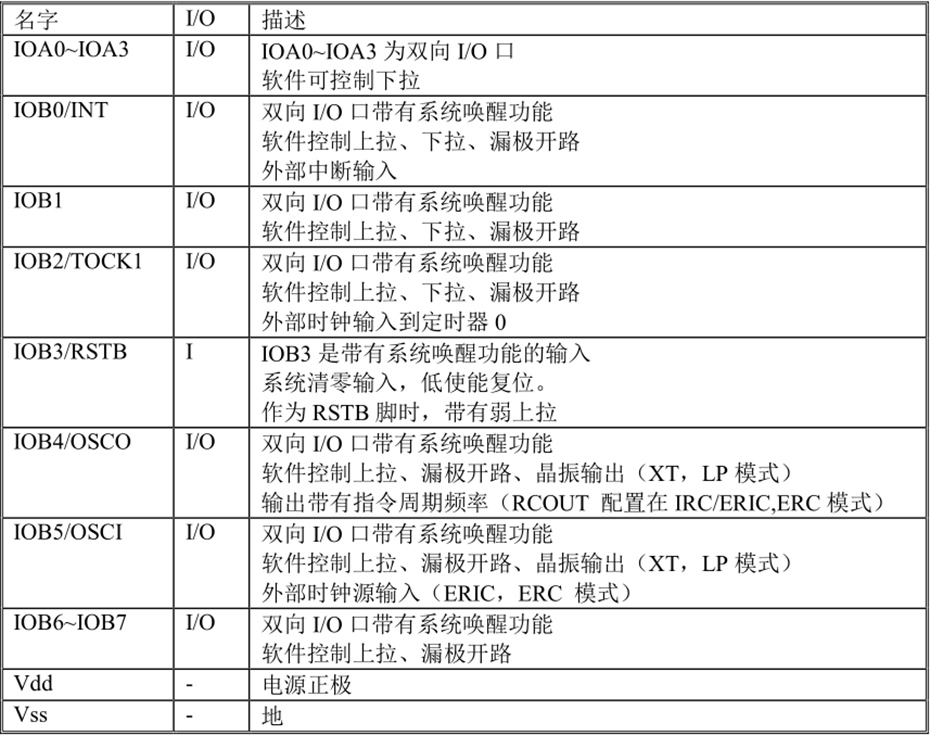

YF153AB引脚说明

YF153AB引脚说明

封装尺寸Package size

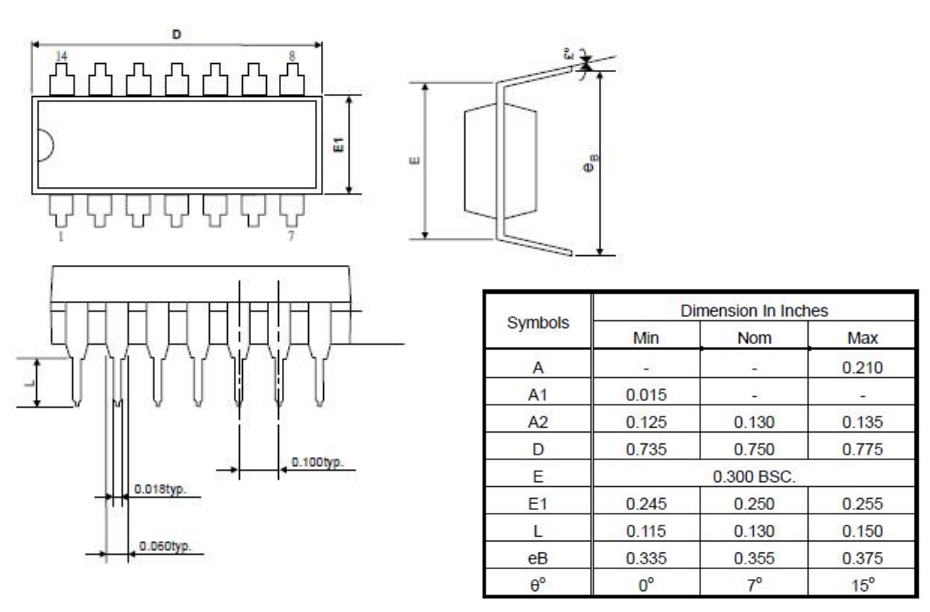

DIP14外形图与封装尺寸

DIP14外形图与封装尺寸

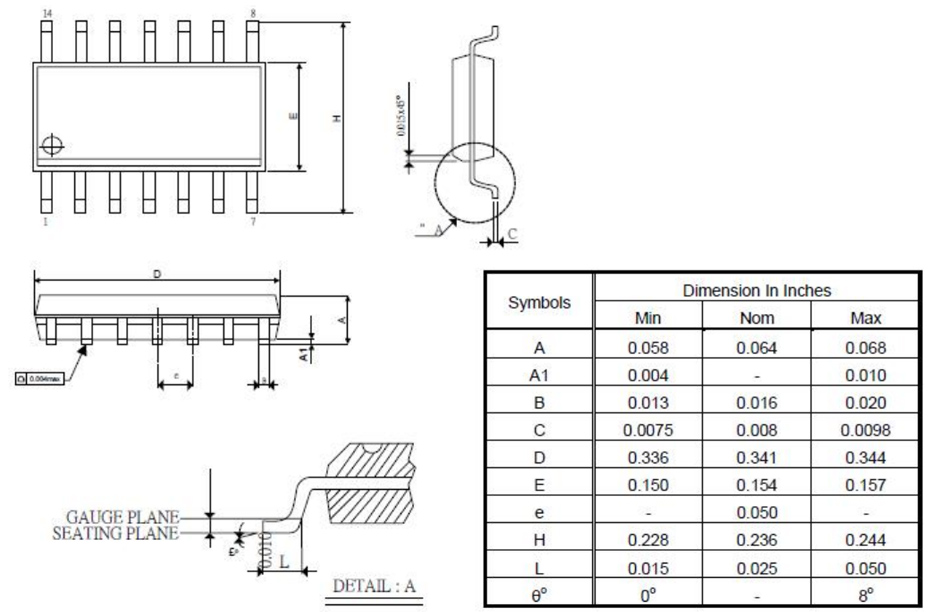

SOP14外形图与封装尺寸

SOP14外形图与封装尺寸

SOP8外形图与封装尺寸

SOP8外形图与封装尺寸
