多功能发光二极管台灯的设计

作者: 编辑: 来源: 发布日期: 2020.04.29 浏览次数:
信息摘要:
发光二极管作为一种新的光源,它具有高效、环保、寿命长、节能等等不可比拟的强大优势。它就是照明技术未来的发展趋势。以下案例基于 NY8A051…
简述LED发展趋势
发光二极管作为一种新的光源,它具有高效、环保、寿命长、节能等等不可比拟的强大优势。它就是照明技术未来的发展趋势。以下案例基于 NY8A051E单片机,工程师使用其设计了一种适用于家庭的多功能LED白光系统。
深圳宇凡微提供LED恒流驱动方案,可以实现LED灯多个级别控制光亮度。与此同时,系统还具有很多强大的功能,例如液晶显示、温度检测、时间日历、声光闹钟等。
在此详细介绍系统的软硬件的设计过程。成功的实验证明,该多功能发光二极管台灯稳定、高效、丰富的功能,能够适用家庭实际应用的要求。
全球能源危机和气候变暖情况日益严重,节能环保已成为全球关注的话题。
照明是人类能源消耗的一个大方面。对于用电量而言,发达的国家照明用电量占总发电量的百分之19,中国也已达到了百分之12。

现今社会进入了“资源节约型、环境友好型”。可以预判,将来不久,发光二极管将取代现有的光源。

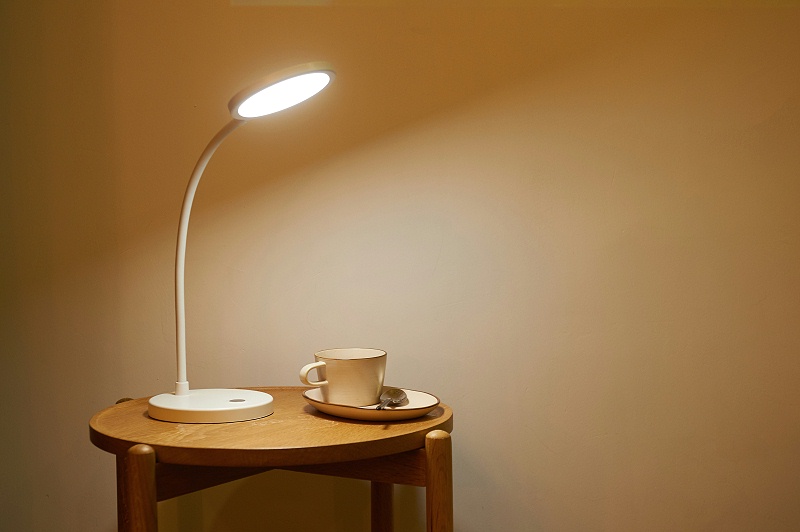

智能LED台灯

以下介绍单片机芯片系统

1、单片机主控系统
本设计的主控系统由深圳宇凡微公司的NY8A051E单片机芯片实现。P0端口外接10K上拉电阻,P0.0~P0.7同时作为NY8A051E的数据接口和液晶数据接口。P2.0~P2.3分别连接到芯片选择CS端、地址门输入AS端、数据选择DS端和芯片的读/写输入端R/W,P3.2连接到其闹钟中断请求输出IRQ端。P2.5~P2.7分别连接到使能EN端、数据/命令选择RS端读/写选择RW端。P2.4作为蜂鸣器控制端子。P3.0是芯片的信号输入。P3.1、P3.4、P3.5、P3.6和P3.7的用作为S2-S6关键系统。1.1作为脉宽调制信号的输出端,连接到脉宽调制调光控制芯片的调光端。系统晶振电路由12兆赫兹晶振和两个30PF电容组成。复位电路由S1键、10K电阻和10uF电解电容组成。
2、恒流驱动系统

设计中,发光二极管光源相互是并联的,由20毫米的高亮度和低功率的发光二极管灯泡进行组成。每一个发光二极管灯泡的电压降都约为3.1V,工作电流约为20mA。根据白光发光二极管的正向特性,在端电压超过正向导通电压时,微小的电压波动就会导致工作电流的剧烈变化,影响了发光二极管的正常使用。固定的发光二极管应该使用恒流驱动。NY8A051E单片机芯片具有抖动特性,大大提高了电磁干扰,并且具有过温、过压、过流、发光二极管开路保护等多种功能。


LED灯光

通过芯片上的调光端子,方便地进行模拟和脉宽调制调光。模拟调光直接改变流过发光二极管的电流大小来实现亮度调节,除了亮度的变化之外,还会有白光的质量影响,不同电流下发出的白光的颜色偏移。

因此,设计采用的是脉宽调制调光方案。脉宽调制调光的基本原理:保持发光二极管的正向导通电流的恒定,并且通过控制电流导通和截止的时间来改变输入脉冲信号的占空比例,使发光二极管产生了明暗变化。利用了人眼的适应效应,当发光二极管的明暗变化频率超过120赫兹时,眼睛不会感觉到闪烁,而是看到平均的发光二极管亮度。

脉宽调制调光的特点:发光二极管是正向导通电流恒定;

                                    色度不会像模拟调光那样发生变化。

深圳宇凡微为您提供专业的方案开发技术服务!
