本文书写的是报警灯方案开发的工作原理和功能，它常常会被运用到了工厂的车间、电子围栏、岗亭、仓库等，起到了预警等等作用，旋转的LED光源和刺耳的报警声。

一、它分别有两种工作原理模式
自动状态
        1、在正常（无警报状态）下，信号源（A）点来自警报主机的内部功率放大器集成电路8引脚单片机输出12V直流电压，该电压通过端子块XB1加到C2的负极。 C2的正极位置通过R1，R2到Q1连接到变压器T1的次级交流电压，并由D1到D4整流并由C1滤波以获得14V直流电源。
通常，C2两端的电压为2V，左侧为负，右侧为正。三极管Q1处于零偏置状态并截止。晶闸管SCR1被阻止，因为控制极（G）没有触发电平，中继J1处于释放状态，K1断开连接，并且控制器面板为红色指示灯点亮，绿色指示灯熄灭，并且探照灯在没有电源的情况下停止工作。
　　2、当有情况报警时，除了机房和天线调配室同时声、光报警外，报警器主机内部功放集成电路8引脚单片机输出变为低电平（0V），该低电平经过屏蔽线到A点到电容器类C2负极电容因此，从电容器C2的正 位置到地的2V电压被加到晶体管Q1到R1的基极，从而由于在警报时刻基极电位的降低而使晶体管Q1导通。晶闸管SCR1的控制电极（G）出现正电平时，SCR1从阻塞变为导通并保持。继电器J1始终闭合。探照灯打开电源，点亮并扫描。控制器面板上的绿色指示灯点亮，而红色指示灯熄灭。

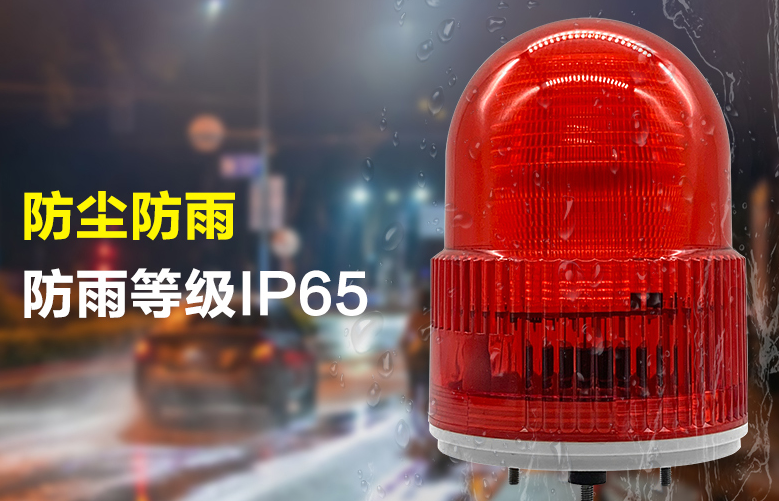

报警灯

手动状态

        1、打开探照灯：按AN2电源开关按钮，通过R4向晶闸管SCR1的控制极（G）施加14V DC电压，使其导电并保持，探照灯工作，控制器面板上的绿色指示灯亮，红色指示灯熄灭。

        2、关闭探照灯：按下AN1电源开关按钮，切断晶闸管SCR1的直流路径，将晶闸管SCR1从导通转为截止，从而切断探照灯的电源，控制器面板上的红色指示灯亮上。

二、它的构成组件选择和功能
        T1使用220V变为12V交流电压，功率为5w电源变压器; D1-D4整流二极管，使用1N4004； J1使用12V电路封装电压，联系人当前10A直流继电器;继电器触点K1的两端线XB1和XB1的220V交流电源输入和输出线使用2.5 mm2铜芯线：XB1使用10A / 8位接线盒：防盗警报器和探照灯的主体信号线使用屏蔽单芯电缆线; AN1使用带有12V红色指示灯电源开关按钮的AD16； AN2使用带有16V绿色指示器电源开关按钮的AD16。

        C3的功能是取消按下AN1（关闭按钮）后晶体管Q1的瞬时导通，并将其设置为在释放时错误地触发晶闸管SCR1导通。该电容器的容量不应太大，否则将导致长时间按“ AN1”键来关闭探照灯。经过实验，该电容器的容量为220uF，当按下AN1时，探照灯可在0.2s内关闭。

报警灯

        以上是深圳宇凡微共享的报警灯的工作原理和组建功能。如果您需要报警灯方案开发和设计，可以拨打我们的客户服务热线：0755-83251815 。
