美容按摩仪开发方案

作者: 编辑: 来源: 发布日期: 2020.05.15 浏览次数:
信息摘要:
一说起美容,这肯定是所有女性朋友的热点话题,敢问哪位女性朋友不想自己年轻貌美靓丽青春呢!美容仪他有着提拉紧致、刺激胶原蛋白再生、去细纹等等功…
功能说明 / FUNCTION DESCRIPTION
美容按摩仪功能 FUNCTION OF BEAUTY MASSAGE INSTRUMENT

美容按摩仪,采用的是九齐单片机NY8A062D型号16脚单片机进行开发,一说起美容,这肯定是所有女性朋友的热点话题,敢问哪位女性朋友不想自己年轻貌美靓丽青春呢!美容仪他有着提拉紧致、加快胶原蛋白再生、去细纹等等功能。
本产品开发方案为宇凡微提供的深圳单片机开发。

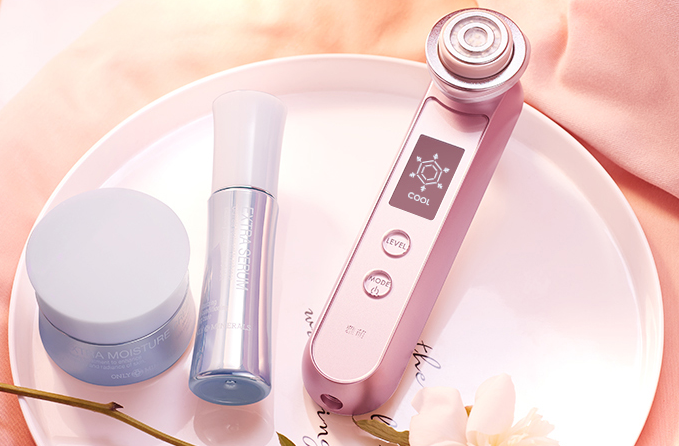

美容按摩仪



产品构成 PRODUCT COMPOSITION


  • 01

    直流微型电机

  • 02

    电机功能控制主板

  • 03

    超声波发射器

  • 04

    18650电池


结构说明  STRUCTURE ELUCIDATION

美容按摩仪PCB结构说明

1、充电条件:microUSB 5V/1A

2、安装电池:使用ZH1.5mm-2P卧式母座,插上的时候,LED1-LED10亮2s灭,无动作进入休眠状态。

3、开关机:长按K1按键3秒开机,默认清洁换肤状态打开1档,LED5亮起; 任何状态下,长按K1按键3秒关闭,进入低功耗模式。

4、状态指示灯:
清洁换肤:LED4亮起,其它状态灭。
光子嫩肤:LED3亮起,其它状态灭;红色指示灯亮。
紧致提拉:LED2亮起,其它状态灭;蓝色指示灯亮。
眼部护理:LED1亮起,其它状态灭;此时按K2弹起,

5、加热执行规则: 前20秒占空比:70%,20秒后执行以下规则: 1档:35.5%
2档:41.9%
3档:47.4%

6、震动执行规则: 1档: 50%
2档: 68.2%
3档: 86%
22、定时关闭:5分


NY8A062D脚位和功能说明  / FUNCTION DESCRIPTION

SOP8/14/16脚位图

NY8A062D单片机脚位图

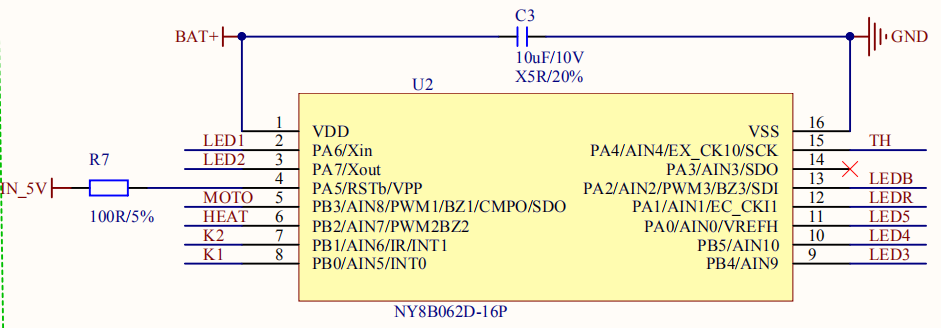

案例开发部分线路图 / CIRCUIT DIAGRAM OF CASE DEVELOPMENT

方案开发部分电路图


合作说明 / COOPERATION STATEMENT

合作说明

01可根据客户PCB脚位和模式要求进行程序定制。

02按键可选择高有效或低有效。

03可提供通用PCB文件。

04可根据客户需求设计原理图。
