喷雾式小风扇开发方案

作者: 编辑: 来源: 发布日期: 2020.05.12 浏览次数:
信息摘要:
喷雾式小风扇,是采用九齐单片机NY8A051F型号芯片开发而成,它的水雾通过超音波高速震荡技术切割形成;本产品通过两个按键进行控制吹风/喷雾…
功能说明 / FUNCTION DESCRIPTION
喷雾式小风扇功能 SPRAY TYPE SMALL FAN FUNCTION

喷雾式小风扇,是采用九齐单片机NY8A051F型号芯片开发而成,它的水雾通过超音波高速震荡技术切割形成;产品通过两个按键进行控制吹风/喷雾,相互之间不会有影响,可以提高用户的使用需求,自由操控。 本产品 开发方案 为宇凡微提供的深圳单片机开发。

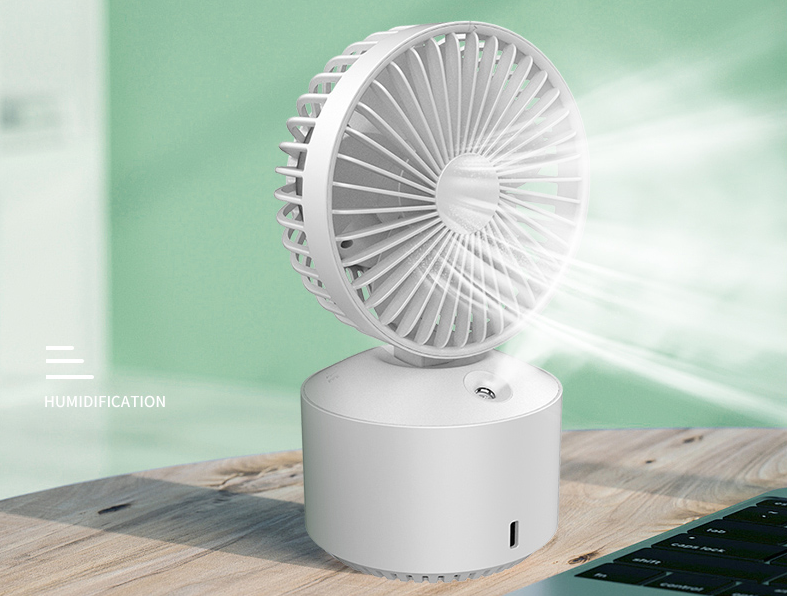

喷雾式小风扇



产品构成 PRODUCT COMPOSITION


  • 01

    出风/出雾控制按钮

  • 02

    雾化片

  • 03

    小蓄电池

  • 04

    充电接口


结构说明  STRUCTURE ELUCIDATION

喷雾式小风扇PCB结构说明

1、边充边用功能:充电过程,支持使用风扇、喷雾。

2、开机方式:按键触碰开机。

3、风扇切换:短按K1开启风扇,再短按关闭。

4、喷雾切换:短按K2开启喷雾(1分钟后自动关闭喷雾), 再短按关闭喷雾。

5、喷雾指示:风扇切换不影响喷雾状态;喷雾切换不影响 风扇状态。

6、风扇与喷雾:互不影响。

7、雾化片参数:108kHz/45%

8、短路保护:风扇短路,断开8205,断开输出。

9、低电保护:工作状态连续2秒检测电池电压低于3.0V,自动关闭。

10、待机电流:低于5uA。


NY8A051F脚位和功能说明  FUNCTION DESCRIPTION

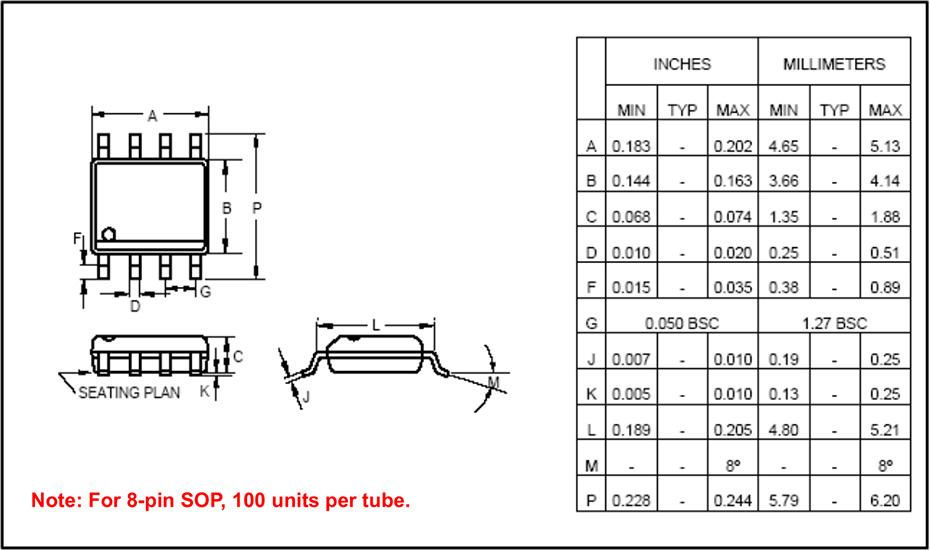

SOP8封装

NY8A051F脚位图

案例开发部分线路图 / CIRCUIT DIAGRAM OF CASE DEVELOPMENT

案例开发部分线路图


合作说明 / COOPERATION STATEMENT

合作说明

01可根据客户PCB脚位和模式要求进行程序定制。

02按键可选择高有效或低有效。

03可提供通用PCB文件。

04可根据客户需求设计原理图。
