电子秤方案开发以及其构成和工作原理
作者: 编辑: 来源: 发布日期: 2020.08.19 浏览次数:1
信息摘要:
本文介绍的是一种电子产品,电子秤方案开发设计的工作原理以及产品的结构。在我们的生活中,它出现的频率是非常高的,不论是菜市场、超市、家庭中,都…
        本文介绍的是一种电子产品,电子秤方案开发设计的工作原理以及产品的结构。在我们的生活中,它出现的频率是非常高的,不论是菜市场、超市、家庭中,都能出现它的身影。

构成

        由重量传感器电路、放大器电路、滤波器电路、模数转换器、主控制芯片(微控制器)、电源电路、按钮、电源电路、显示电路、输入和输出接口电路、外壳、秤盘以及电子元器件组成。

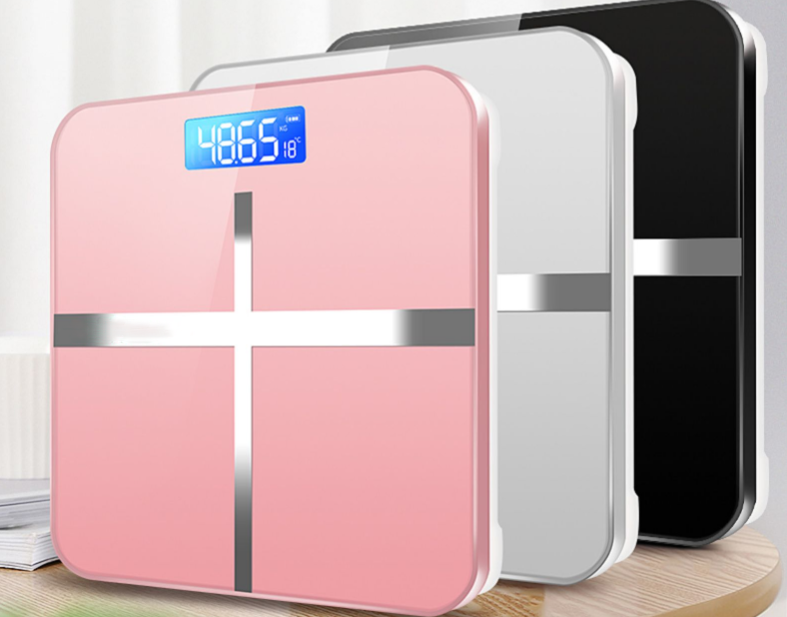

电子秤方案开发

电子秤


工作原则

        将物体放在秤盘上时,将产生压力并将其施加到称重传感器上。称重传感器在受压后会变形,阻抗会相应变化,并且励磁电压会同时变化,然后输出微弱变化的模拟信号。
        弱模拟信号需要进行放大以匹配信号链的后续电路。为了放大此模拟信号,一般的电子秤都是以算术单元为核心的电路,信号被放大并输出到A / D模数转换器(某些电子秤使用电容传感器+ V / F,然后V / F代替A / D模数转换器)。
        A / D转换为便于处理的数字信号,并输出到微处理器进行控制。微处理器根据键盘命令和程序将结果输出到显示屏以进行显示或通过打印机打印结果。存储器用于与相关数据和程序的微存储协作。
        电源电路将为电子秤提供相应的电能,某些电子秤还具有电池,以方便电子秤的使用。

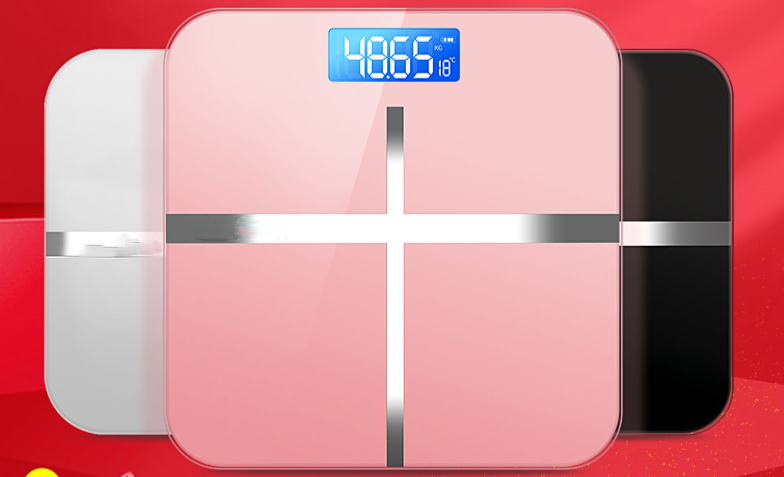

电子秤方案开发

电子秤

        随着当前技术的日益成熟,与电子技术解决 方案开发中使用的传感器技术,电子技术和计算机技术相集成的电子产品可以真正满足并解决“快速,准确,连续和自动”称量的要求。生活。有效避免人为错误,使产品使用更加方便。
        以上是深圳宇凡微分享的电子秤的工作原则和产品方案的功能。如果您需要电子秤方案开发设计,可以拨打我们的客户服务热线:0755-83251815。

        宇帆微电子也是国内单芯片制造商。我们专注于消费电子产品的8位微控制器芯片的研发和设计。产品合格率可高达99.97%。平均每日库存量为80w +。
