  • YF2501单机片

YF2501单机片

YF2501是一款OTP ROM的I/O型8位微控制器,其具有良好的内部高速RC振荡,高抗干扰性能可更好的应用于小家电领域。

全国热线

0755-8325-1815

产品概述Product overview

YF2501单机片概述

YF2501是一款OTP ROM的I/O型8位微控制器,其具有良好的内部高速RC振荡,高抗干扰性能可更好的应用于小家电领域。

功能特点Functional characteristics
  • 存储器:ROM:OTP、1K*16位、RAM:48字节
    工作电压:VDD: 2.4V~5.5V
  • I/O引脚配置:输入输出双向端口:P0、P1、P2、P5;单向输入引脚:P1.1;可编程的漏极开路引脚:P1.0;具有唤醒功能端口:P0、P1电平变化触发;内置上拉电阻端口:P0、P1、P2、P5;外部中断引脚:P0.0 由寄存器PEDGE控制,其触发方式为上升沿或下降沿
  • 3级低电压检测系统(LVD):可监控系统电源(若低于设定LVD则复位)
    3个中断源:2个内部中断源:T0、TC0、1个外部中断源:INT0
  • 强大的指令系统:单周期指令系统(1T)、大部分指令仅需一个周期、跳转指令JMP可在整个ROM区执行、子程序条用指令CALL可在整个ROM区执 行、查表指令MOVC可寻址整个ROM区
  • 双时钟系统:外部高速时钟:RC模式高达10MHz、外部高速时钟:晶振模式高达16MHz、内部高速模式:16MHz RC(Fcpu=Fosc/4~Fosc/16)、内部低速模式:RC振荡器,16KHz(3V),32KHz(5V)
  • 两个8位定时/计数器:TC0:自动装载定时器/计数器/蜂鸣器(BUZZER)输出;T0:基本定时/计数器,具有0.5sec实时时钟功能(RTC)
  • 内置看门狗定时器,其时钟源由内部低速RC振荡提供(16KHz@3V,32KHz@5V)
    封装形式:SOP8、SOP14/DIP14
  • 工作模式:普通模式:高、低速时钟同时工作;低速模式:只有低速时钟工作;睡眠模式:高、低速时钟都停止工作;绿色模式:有T0周期性的唤醒
功能框图Functional block diagram

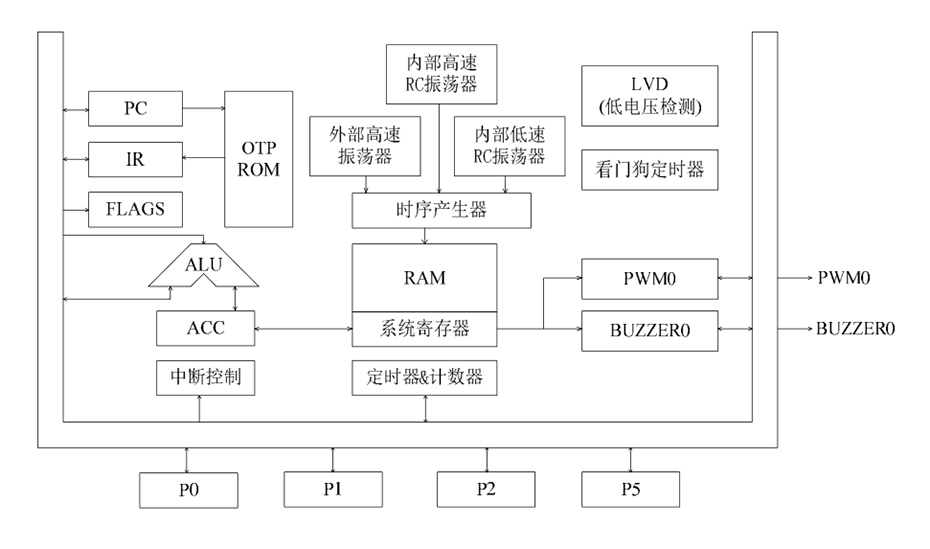

YF2501单机片功能框图

引脚排列图Pin layout

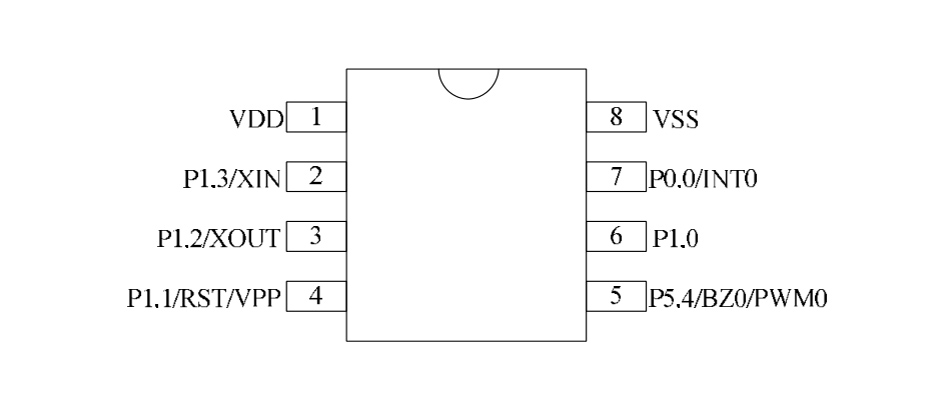

SOP8/DIP8引脚排列图

SOP8-DIP8引脚排列图

SOP14/DIP14引脚排列图

SOP14-DIP14引脚排列图

引脚说明Pin description

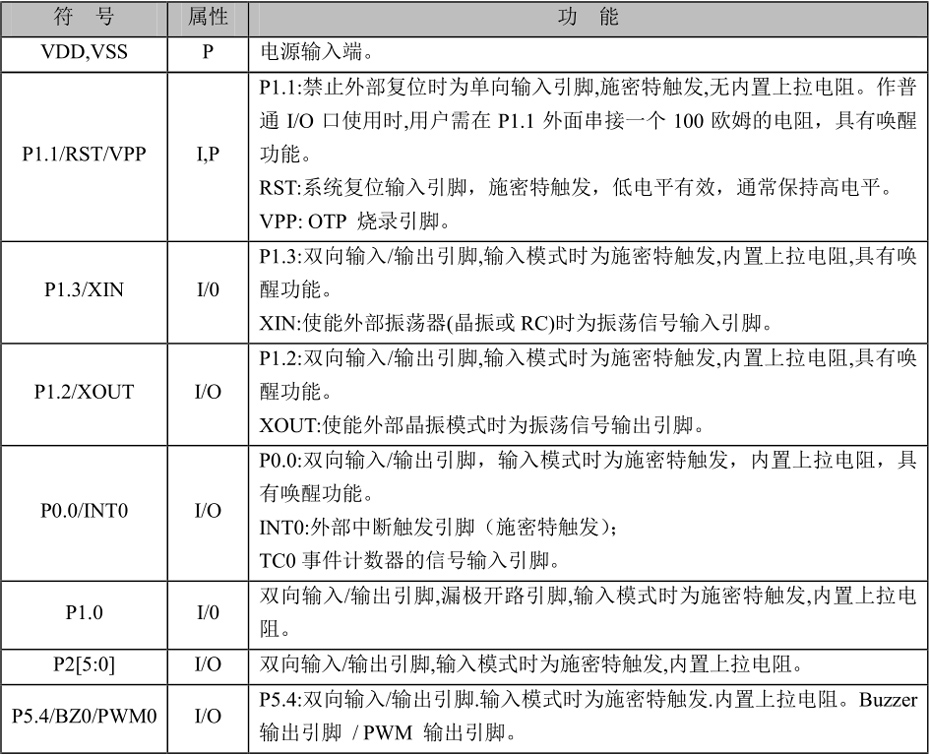

引脚说明及结构原理图

YF2501单机片引脚说明及结构原理图

封装尺寸Package size

DIP14外形图与封装尺寸( 单位:MM)

DIP14外形图与封装尺寸

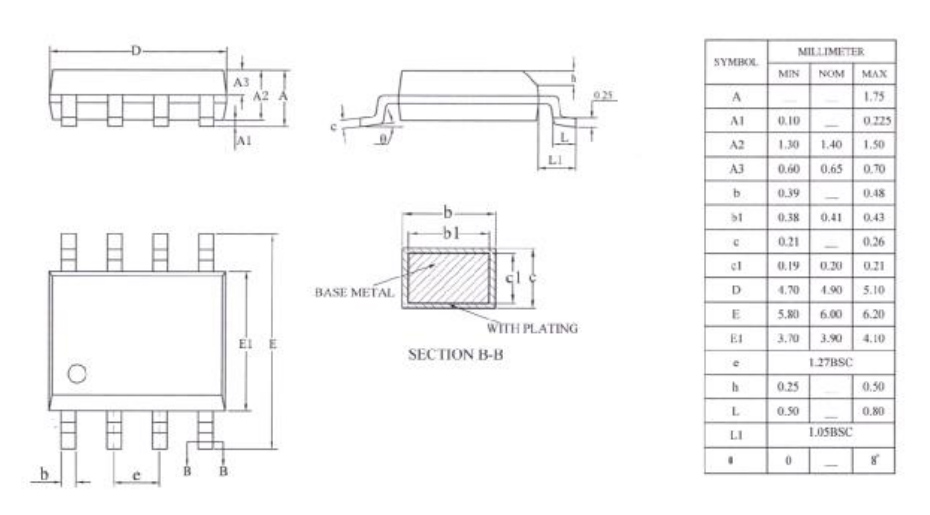

SOP8外形图与封装尺寸

SOP8外形图与封装尺寸

SOP14外形图与封装尺寸

SOP14外形图与封装尺寸
