单片机计数器工作原理及讲解

作者: 宇凡微 编辑: 单片机工程师 来源: 宇凡微 发布日期: 2022.08.08 浏览次数:
信息摘要:
常用的单片机中大多数都配备了计数器,随着科技水平的提升,人们对于计数产品的功能需求越来越高,计数器也经过不断的更新升级,现如今已经可以达到精…

        常用的单片机中大多数都配备了计数器,随着科技水平的提升,人们对于计数产品的功能需求越来越高,计数器也经过不断的更新升级,现如今已经可以达到精准计数的程度了。计数器给人们工作计数工作带来了很大的便利,大大提高了工作效率,今天这篇文章就为大家讲解一下 单片机计数器的工作原理。

        一、单片机计数器定义

        计数是一种简单的基本运算,单片机计数器就是通过单片机实现这种运算的逻辑电路,计数器在数字系统中主要是针对脉冲的个数进行计数,可以实现测量、计数和控制等功能,同时兼有分频功能。计数器用来计数并指示在任意间隔内输入信号(事件)的个数,用来指示经历的时间计数器可以用来显示产品的工作状态,一般来说主要是用来表示产品已经完成了多少份的折页配页工作。它主要的指标在于计数器的位数,常见的有3位和4位的。

        二、单片机计数器的结构极工作原理

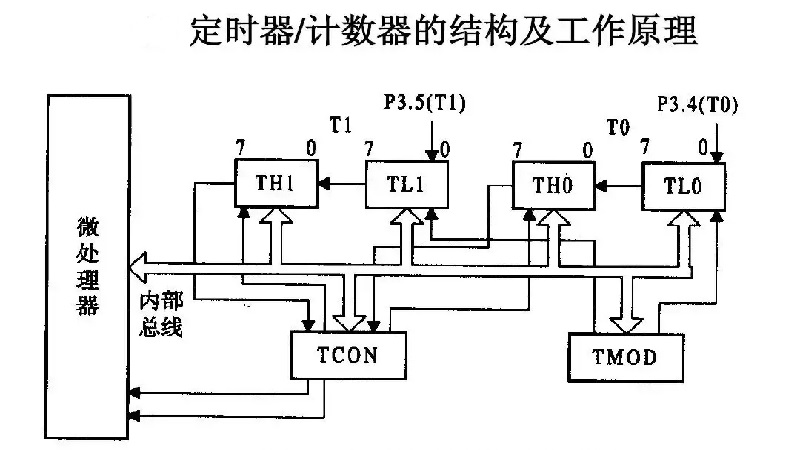

        1、单片机计数器结构图

单片机计数器原理

        在上图中,我们设有两个可编程的16位的定时/计数器:T0和T1,它们既可以用于定时,也可以用来对外部脉冲计数。

        定时功能:对机器周期进行加1计数即机器周期X计数值。

        计数功能:对外部事件产生的脉冲进行加1计数。

        从结构图中,可以看出T0与T1分别由高8位和低8位两个特殊功能寄存器组成,即T0由TH0和TL0组成,T1由TH1和TL1组成。定时/计数器的控制是通过两个特殊功能寄存器来实现的,其中,TMOD是定时/计数器的工作方式寄存器.由它确定定时/计数器的工作方式和功能,TCON是定时/计数器的控制寄存器,用于管理T0和T1的启停,溢出和中断。

        以上就是关于单片机计数器工作原理的全部内容分享,宇凡微提供ic晶元生产及封装定制,作为九齐一级代理商 拥有十多年单片机芯片应用方案设计经验,为广大厂家提供 MCU应用功能定制开发服务。
