芯片封装是电子产业中的重要环节，它直接影响到芯片的性能、体积和可靠性。根据不同的分类方法，芯片封装可以分为多种类型。本文将详细介绍常见的芯片封装分类，包括直插封装、贴片封装、按芯片的装载方式、基板类型和封接方式等，并总结其优缺点和应用场景。

一、直插封装

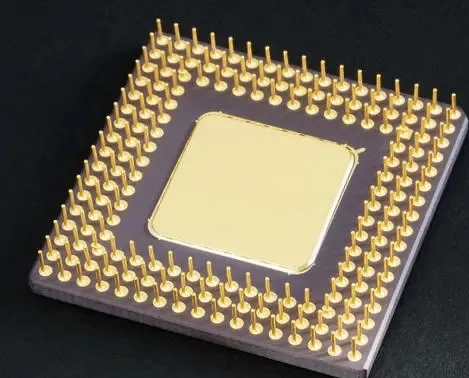

直插封装是将芯片插入到插座或管座中的一种封装方式。常见的直插封装包括晶体管外形封装（TO）、双列直插式封装（DIP）和插针网格阵列封装（PGA）。这种封装方式主要用于低成本、低复杂度的芯片，如模拟器件、数字器件等。优点包括成本低、可靠性高，缺点是引脚数量有限，不适合高密度集成。

二、贴片封装

贴片封装是将芯片贴装在PCB板上的封装方式。常见的贴片封装包括晶体管外形封装（D-PAK）、小外形封装（SOP）、方形扁平封装（QFP）和QFN/DQFN封装等。这种封装方式主要用于高密度集成、高速数字应用等场景，如手机、平板电脑等消费电子产品。优点包括体积小、引脚数量多、传输效率高，缺点是成本较高。

三、按芯片的装载方式

按芯片的装载方式可以将芯片分为正装片和倒装片。正装片是指芯片有电极的一面朝上放置，而倒装片则是指芯片有电极的一面朝下放置。此外，裸芯片在装载时，还可以采用有引线键合和无引线键合两种方式。有引线键合是将芯片的引脚焊接到基板上，而无引线键合则是将芯片与基板之间通过金属球等方式连接。

四、基板类型

基板是搭载和固定裸芯片的介质，同时兼有绝缘、导热、隔离及保护作用。根据材料的不同，基板可以分为有机和无机两种类型；根据结构的不同，基板可以分为单层、双层、多层和复合基板等类型。不同类型的基板具有不同的特点和应用场景，选择合适的基板对于提高芯片的性能和可靠性至关重要。

五、封接方式

裸芯片及其电极和引线的封装或封接方式可以分为气密性封装和树脂封装两种类型。气密性封装中，根据封装材料的不同又可分为金属封装、陶瓷封装和玻璃封装三种类型。这些封接方式都有各自的特点和应用场景，需要根据具体需求进行选择。例如，金属封装具有高强度和可靠性，适用于军事、航空等领域；陶瓷封装具有耐高温、耐腐蚀等特性，适用于高可靠性领域；玻璃封装则具有透明度高、化学稳定性好等优点，适用于光学、电子等领域。

六、新兴封装技术

随着技术的发展和需求的不断变化，新兴的芯片封装技术也在不断涌现。例如，晶圆级封装（WLP）和晶片级封装（CLP）等封装技术将芯片直接封装在晶圆或晶片上，具有高集成度和小尺寸等优势；倒装芯片（Flip-Chip）将芯片的电路面向下粘贴在基板上，具有高速度、低功耗和小尺寸等优点；嵌入式芯片将芯片嵌入到基板内部，只露出必要的引脚，具有高集成度和节约空间等优势。这些新兴的封装技术为芯片的设计和制造带来了新的挑战和机遇。

总结：

每种封装类型都具有不同的优缺点和应用场景，需要根据具体需求进行选择。同时，新兴的封装技术也不断涌现，为芯片的设计和制造带来了新的挑战和机遇。了解不同类型的芯片封装及其优缺点和应用场景，对于电子产业从业者来说至关重要。
