三极管自锁电路介绍

自锁电路是一种常见的电路，一旦按下开关，电路就可以自动保持连续通电，直到按下其他开关断开电路。

一、三极管自锁电路作用

可以将开关串联在继电器的主触点(继电器线圈)上。与此同时，将继电器的一一个空余的副触点(常开触点)与开关并联(并且与主触点接通)。这样一来，按下开关，副触点(常开触点)吸合，电路通电;

松开开关之后，由于副触点已经吸合，并向继电器主触点的线圈供电，线圈反过来又保持副触点吸合。再将线路从继电器输出端引出，电路就可以保持持续的通电了；

保持不间断的通电状态能保证机器设备正常运转;同时也能防止进一步烧坏功率器件。

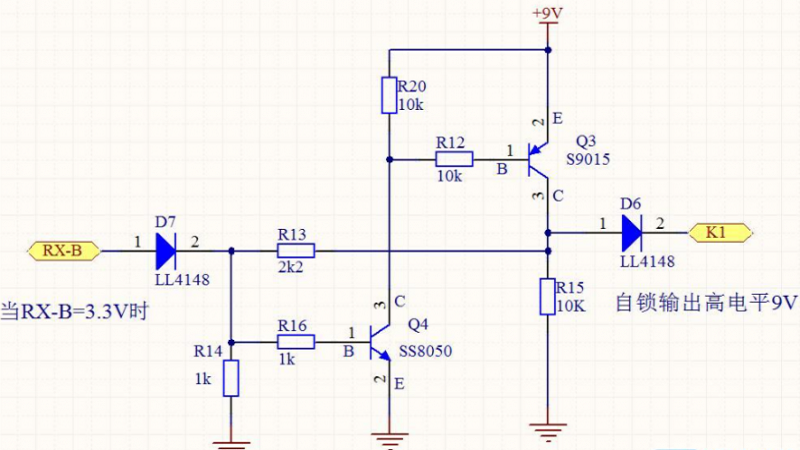

二、三极管自锁电路图

三、三极管自锁电路原理

相触发导通自锁和触发断开。相当于取代两个自锁和触发器。三极管、全极管和半极管也称为双极管和晶体E极。它是一个半导体控制电流的设备。它的作用是将微信放大成一个大范围的电信号，也用作无触点开关。

启动：电机启动时，台上电源开关QS，接通整个控制电路电源。按下启动按钮其常开点闭合，接触器线圈KM得电可吸合，并接在两端的辅助常开同时闭合。

主回路中:主触头闭合使电动机接入三相交流电源启动旋转。

二次回路中:按钮按下后把电送到KM线圈， KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。

松开启动按钮时，虽然一 路已经断开 ，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。这种依靠接触器自身常开辅助触点而使其线圈保持通电的方式，称为接触器自锁，也叫电气自锁。这对起自锁作用的辅助常开触点称为自锁触点，这段电路称为自锁电路。

可以将开关串联在继电器的主触点(继电器线圈)上。与此同时，将继电器的一一个空余的副触点与开关并联(并且与主触点接通)。这样一来，按下开关，副触点(常开触点)吸合，电路通电。

在电力电子设备驱动电路中，如果驱动IC没有自锁功能，则需要添加自锁电路。两个三极管可以实现常用和最简单的自锁电路，并得到了广泛的应用。宇凡微提供ic晶元生产及封装定制，作为九齐一级代理商，拥有十多年的单片机芯片应用方案设计经验，为广大电子产品生产商提供 MCU应用功能定制开发服务。
