三态门输出的三种状态

作者: 编辑: 来源: 发布日期: 2023.06.07 浏览次数:
信息摘要:
三态门是数字电路中常用的逻辑门之一,它具有三种输出状态:高电平(1)、低电平(0)和高阻态(Z)。三态门常用于数据总线、片选信号、总线冲突等…

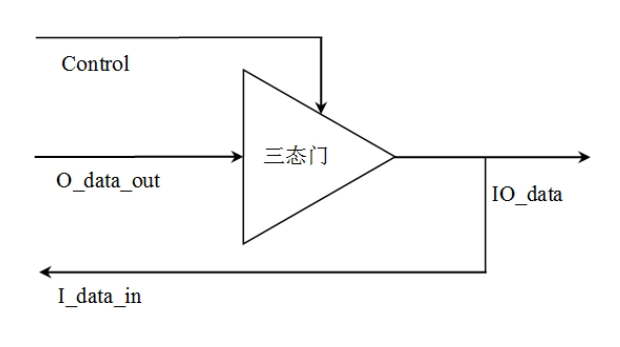

三态门是数字电路中常用的逻辑门之一,它具有三种输出状态:高电平(1)、低电平(0)和高阻态(Z)。三态门常用于数据总线、片选信号、总线冲突等应用场景,能够提供灵活的输出控制和信号传输功能。
三态门输出的三种状态
高电平输出(1):
当三态门的输入满足特定的逻辑条件时,它的输出会处于高电平状态。在高电平输出状态下,三态门的输出端与正电源(通常为Vcc)相连,形成低阻抗通路,使得输出信号能够有效地传递到后续的电路中。

低电平输出(0):
当三态门的输入满足另一组特定的逻辑条件时,它的输出会处于低电平状态。在低电平输出状态下,三态门的输出端与地线(通常为GND)相连,形成低阻抗通路,使得输出信号能够有效地传递到后续的电路中。

高阻态输出(Z):
当三态门的输入不满足高电平或低电平的逻辑条件时,它的输出会处于高阻态状态。在高阻态输出状态下,三态门的输出端处于高阻抗状态,相当于断开了输出信号的传输通路。这意味着三态门不对输出信号施加任何影响,其他电路可以自由地控制输出信号。

高阻态的引入使得多个三态门可以共享同一根总线,通过控制各个三态门的输出状态,可以实现总线上多个设备之间的数据传输和通信。当某个设备需要发送数据时,它的三态门输出高电平或低电平,将数据送入总线;而其他设备的三态门则处于高阻态,避免数据冲突和信号干扰。

总而言之,三态门具有三种输出状态:高电平、低电平和高阻态。通过灵活地控制输出状态,可以实现数据传输和通信的需求,提高数字电路的灵活性和可扩展性。
