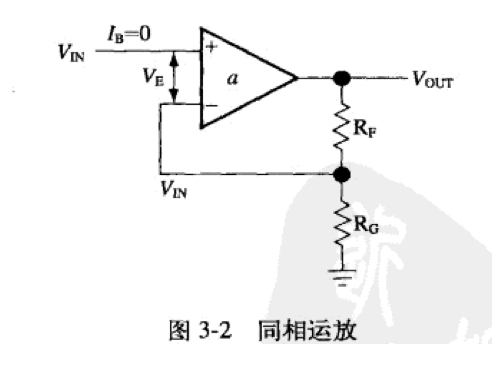

同相运放中的输入信号是与同相输入端连接的,因此,输入信号源看到的是一个无穷大的阻抗。同相运放中不存在输入失调电压,因为Vos=Ve=0,所以,负输入端必定处于正输入端相同的电位上。运放的输出把电流灌入Rf,直到负输入端也处于Vin的电位上。这一过程使Rg上的电压等于Vin。
我们用分压器规则来计算Vin:Vout是分压器的输入,而Vin是分压器的输入。由于运放的两个输入端都不能有电流流入,因而就可以使用分压器规则。式3-1是依靠分压器规则写出的,在经过一些代数运算之后,可以得到表示为增益形式(3-2)。
当Rg相对应Rf变得非常大的时候,我们有Rf/Rg=>0;因此,式3-2可以简化为式3-3。
这些条件下,Vout/Vin = 1,而图中的电路即变成一个单位增益缓冲器。Rg一般是被去除的,因为这样得到的结果是相同的;当Rg被去除后,Rf也可以被去除(Rf在去除时,必须用短接的方法)。当Rf和Rg都被去除后,运放的输出端就用一根导线连接到反相端。有些运放在把Rf从电路中去除后会自毁,所以,在许多缓冲设计仍然保留Rf。当把Rf保留在缓冲器电路时,它的作用是保护反向输入端不受过压的侵犯,从而限制了流过输入ESD(静电放电)结构的电流(一般小于1mA),而电阻Rf几乎可以取任何值(经常使用的是20kΩ)。在电流反馈放大器的设计中,Rf是永远不可以从电路中去除的,因为Rf决定了电流反馈放大器的稳定性。
以上就是关于同相放大器原理讲解,宇凡微提供ic晶元生产及封装定制,作为九齐一级代理商,拥有十多年的单片机芯片应用方案设计经验,为广大电子产品生产商提供MCU应用功能定制开发服务。
