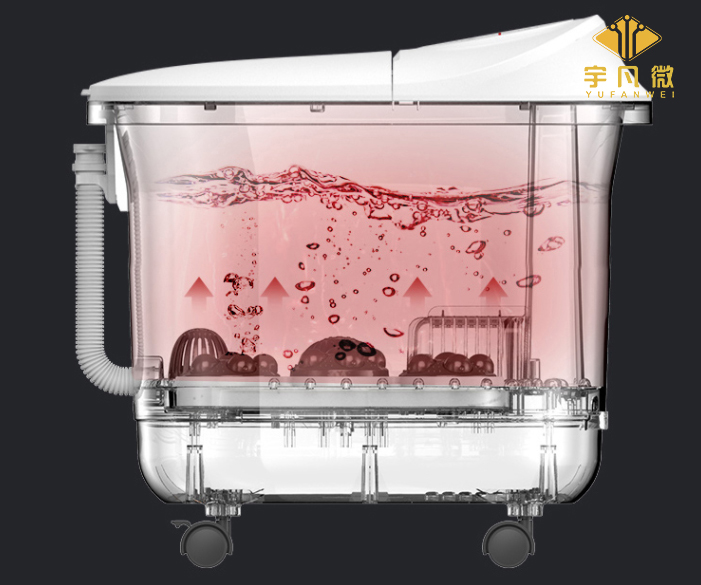

足浴盆单片机方案开发设计客户案例

        下半年是电子行业冬季产品的预备时段，行业季节性产品生产进度迫在眉睫，其中“足浴盆”在冬季产品中尤为突出。广州刘总的公司接到足浴盆方案开发项目，开发周期紧急，刘总通过网络搜索找到了深圳宇凡微MCU应用方案服务商。

        项目时间：2021年9月

        项目内容：足浴盆单片机方案开发设计

一、 主要功能

        足浴桶温度控制，含定时关机、温度设定功能、数码管显示界面,理疗灯。

二、 规格尺寸

        前面板尺寸(cm)：长11×宽7.5;

        安装开孔尺寸(cm)：长9.5×宽6。

三、 温控器系列

        五键数码管控制器

四、 技术参数

        产品型号：DY-TA-L；

        标称工作电压：AC220V/110V/120V/240V；

        温控精确度：±1.0℃；

        温度显示范围：0℃ ～ 99℃，分辨率1℃；

        温度设置范围：18℃ ～ 65℃(可定制)，步进1℃；

        定时设置范围：0 ～ 99分钟，步进1分钟；

        存储温度 -20℃～100℃；

        工作温度：-10～80℃；

        相对湿度：25%-75%；

        环境气压：86～106Kpa；

        整机功耗：≤5W；

        负载大小：0-30A/220V(可定制)。

五、显示面板

        面板含定时增按键，定时减按键，电源按键，温度增按键，温度减按键及数码管显示界面。

六、主要操作

整机开启关闭

        1、整机上电，蜂鸣器响3声，控制器进入正常开机准备状态;

        2、关机状态下，按电源键开机，显示屏显示进入工作状态，理疗灯亮起，显示屏显示当前定时时间值及温度设置值，设置温度闪烁三次后显示当前检测温度;

        3、开机状态下，按开关键关机，系统进入关机状态，理疗灯灭。

定时关机

        1、按定时增减按键设置定时关机时间，设置范围0～99分钟，步进1分钟;

        2、时间设置完成后整机开始进入定时倒计时，倒计时完毕后整机关机，蜂鸣器响3声，控制器进入关机状态。

温度设定

        1、按温度增减按键调节温度设定值，设置范围18℃ ～65℃(可定制)，分辨率1℃;

        2、温度设置完成后，如果当前温度≥设置温度，加热器停止加热。如果当前温度<设置温度，加热器加热。

        3、温度设置完成后，设置温度闪烁3次，然后显示当前温度，显示范围0℃ ～99℃，分辨率1℃，<0℃显示0，>99℃显示99;

        4、故障处理 温度探头损坏，控制器停止工作，温度值会显示“- -”。

七、 接线说明

        1、黑色：火线/AC220V/110V/120V/240V;

        2、黑色：零线/AC220V/110V/120V/240V;

        3、红色：加热器接线端1/AC220V/110V/120V/240V;

        4、红色：加热器接线端2/AC220V/110V/120V/240V;

        5、黑探头：温度传感器。

八、商业价值

        足浴盆单片机方案开发项目到开发周期非常紧急，并且功能需求比较高。然而宇凡微提供的MCU方案开发服务仅用了3天就完成了刘总的足浴盆方案定制开发。在时间成本上节省了超过45%，抢占到市场先机。

成熟案例：足浴盆方案开发
