YF54E54K 是以 EPROM 作为存储器的 8 位单片机，并内置锂电池充电功能，专为锂电池供电和多组 PWM 要求应用设计。采用 CMOS 制程并同时提供 客户低成本、高性能、及高性价比等显著优势。YF54E54K 核心建立在 RISC 精简指令集架构可以很容易地做编程和控制，共有 55 条指令。除了少数指令需要两个指令时钟，大多数指令都是一个指令时钟能完成，可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
在 I/O 的资源方面，YF54E54K有 12 根弹性的双向 I/O 脚，每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且每一个 I/O 脚位都有附加的程式控制功能如上拉或下拉电阻或开漏（Open-Drain）输出。此外针对红外线摇控的产品方面，YF54E54K 内置了可选择频率的红外载波发射口。
YF54E54K 有三组计时器，可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外提供 5 组 10 位的 PWM 输出，1 组蜂鸣器输出可用来驱动马达、LED、或蜂鸣器等。
YF54E54K 采用双时钟机制，高速振荡时钟或者低速振荡时钟可以由内部 RC 振荡或外部Crystal 输入。在双时钟机制下, YF54E54K 可选择多种工作模式如正常模式（Normal）、慢速模式（Slowmode）、待机模式（Standby mode）与睡 眠模式（Halt mode），可节省电力消耗，延长电池寿命。
在省电的模式下如待机模式(Standby mode)与睡眠模式(Halt mode)中，有多种事件可以触发中断唤醒 NY8A051H 进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。
l 宽广的工作电压：
2.0V ~ 5.5V @系统时钟 ≦8MHz
2.2V ~ 5.5V @系统时钟 >8MHz
l 宽广的工作温度：-40°C ~ 85°C
l 2Kx14 位的程序存储器空间。
l 128 字节的通用数据存储器空间。

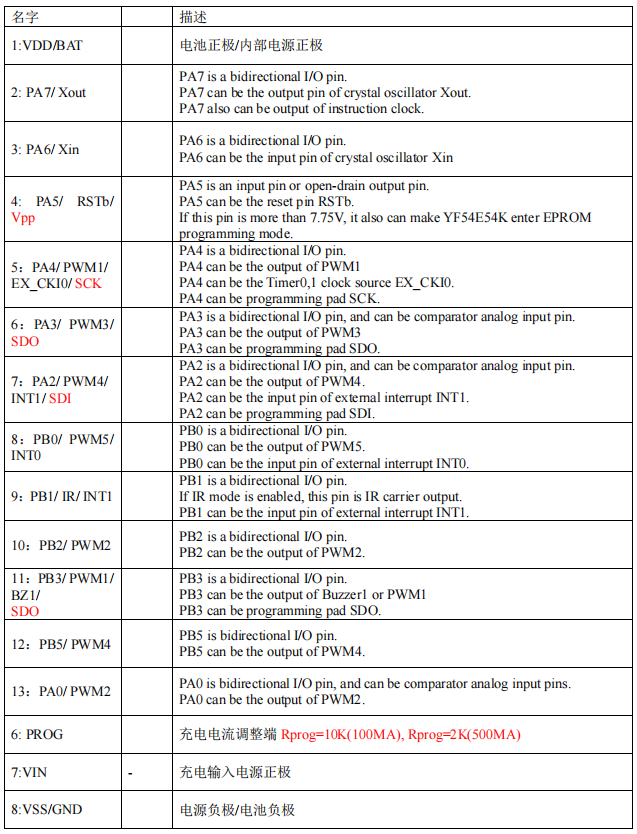

l 14 根可分别单独控制输入输出方向的 I/O 脚（GPIO）、PA[7:0] 、PB[5:0]。
l PA[5:0] 及 PB[3:0] 可選擇輸入時使用內建下拉電阻。
l PA[7: 0] 及 PB[5:0] 可選擇輸入時使用上拉電阻。
l PB[5:0] 可選擇開漏極輸出(Open-Drain)。
l PA[5] 可選擇當作輸入或開漏極輸出(Open-Drain)。
l 8 層程式堆棧(Stack)。
l 存取資料有直接或間接定址模式。
l 一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
l 二組 10 位元下數計時器(Timer1, 3)可選重複載入或連續下數計時。
l 五個 10 位元脈衝寬度調變(PWM1, 2, 3, 4, 5)，PWM1/2 共用 Timer1; PWM3/4/5 共用 Timer3。
l 一個蜂鳴器輸出(BZ1)。
l 38/57KHz 紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
l 內建準確的低電壓偵測電路(LVD)。
l 內建準確的電壓比較器(Voltage Comparator)。
l 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
l 內建看門狗計時(WDT)，可由程式韌體控制開關。
l 內建電阻頻率轉換器(RFC)功能。
l 双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。
＞高速振盪：E_HXT (超過 6MHz 外部高速石英振盪)
E_XT (455K~6MHz 外部石英振盪)
I_HRC (1~20MHz 內部高速 RC 振盪)
＞低速振盪：E_LXT (32KHz 外部低速石英振盪)
I_LRC (內部 32KHz 低速 RC 振盪)
l 四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、
待机模式 （Standby mode）与睡眠模式（Halt mode）。
l 八種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷輸入。
低電壓偵測中斷。
l YF54E54K 在待機模式(Standby mode)下的八種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷輸入。
低電壓偵測中斷。
l YF54E54K 在睡眠模式(Halt mode)下的四種喚醒中斷：
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷輸入。

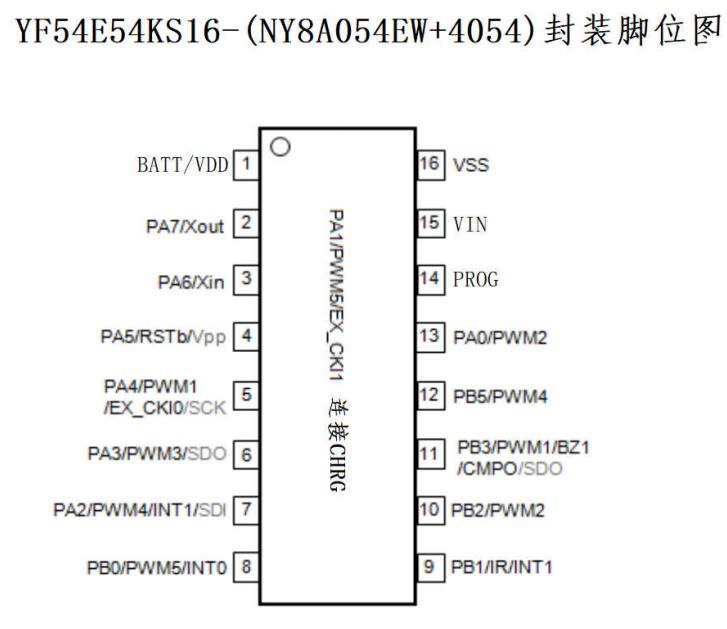

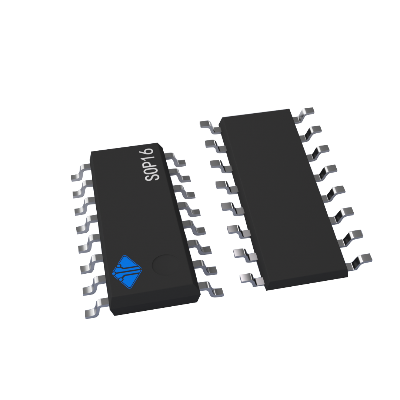

YF54E54K提供一种封装类型：SOP16
