  • YF54N

YF54N

定制合封芯片

NY8A054N 是以 EPROM 作为存储器的 8 位单片机,内置了 EEPROM,专为多组 PWM 的应用而设计。例如灯控,遥控车应用。采用 CMOS 制程并同时提供客户低成本、高性能、及高性价比等。NY8A054N 核心建立在 RISC 精简指令集架构可以很容易地做编程和控制,共有 55 条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
在线咨询

服务热线:0755-82225097

  • 产品详情
产品概述


NY8A054N 是以 EPROM 作为存储器的 8 位单片机,内置了 EEPROM,专为多组 PWM 的应用而设计。例如灯控,遥控车应用。采用 CMOS 制程并同时提供客户低成本、高性能、及高性价比等。NY8A054N 核心建立在 RISC 精简指令集架构可以很容易地做编程和控制,共有 55 条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

I/O 的资源方面,NY8A054N 6 根弹性的双向 I/O 脚,每个 I/O 脚都有单独的寄存器控制为输入或输出脚。而且每一个 I/O 脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。

NY8A054N 有三组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。同时提供了 5 10 位的 PWM 输出,1 组蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。

NY8A054N 内置了 EEPROM,适合于各种掉电记忆的应用中。


产品功能
YF8A051H


  • l 宽广的工作电压:

    2.0V ~ 5.5V @系统时钟 8MHz

    2.2V ~ 5.5V @系统时钟 >8MHz

    l 宽广的工作温度:-40°C ~ 85°C

    l 2Kx14 位的程序存储器空间

    l 128 字节的通用数据存储器空间

    l 6 根可分别单独控制输入输出方向的 I/O 脚(GPIO

    l GPIO 可选择输入时内部上下拉电阻

    l PA[5]可选择当作输入或开漏输出(Open-Drain

    l 8 级深度硬件堆栈(Stack

    l 一组 8 位上数定时器(Timer0)包含可编程的预分频器

    l 二组 10 位下数定时器(Timer1,3)可选自动重载或连续下数计时

    l 五个 10 位的脉冲宽度调变输出(PWM1、2、3、4、5),PWM1/2 共享 Timer1;PWM3/4/5 共享Timer3

    l 一个蜂鸣器输出(BZ1

    l 内置准确的低电压侦测电路(LVD

    l 内置准确的电压比较器(Voltage Comparator

    l 内置上电复位电路(POR

    l 内置低压复位功能(LVR

    l 内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开关

    l 双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。

    高速振荡时钟: E_HXT (超过 6MHz 外部高速晶振)

    E_XT (455K~6MHz 外部晶振)

    I_HRC (1~20MHz 內部高速 RC 振荡)

    低速振荡时钟: E_LXT (32KHz 外部低速晶振)

    I_LRC (內部 32KHz 低速 RC 振荡)



  • l 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow mode)、

    待机模式(Standby mode)与睡眠模式(Halt mode)。

    l 八种硬件中断,待机模式(Standby mode)下有八种唤醒中断,睡眠模式(Halt mode)下三种唤醒中断

    l 内置 EEPROM(24C02

    1:256x8 (2K bits),每页 8 个字节

    2:1 MHz 时钟从 2.5V 5.5V

    3:400kHz 时钟从 1.7V 2.5V

    4:读取电流最大 400uA,写入电流最大 1.6mA

    5:自定时写周期(5mS

    6:写循环周期可达 100 万次

    7:静电 nbms:4KV





引脚图

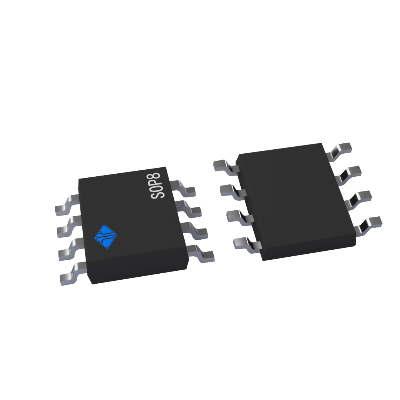

NY8A054N提供一种封装类型:SOP8

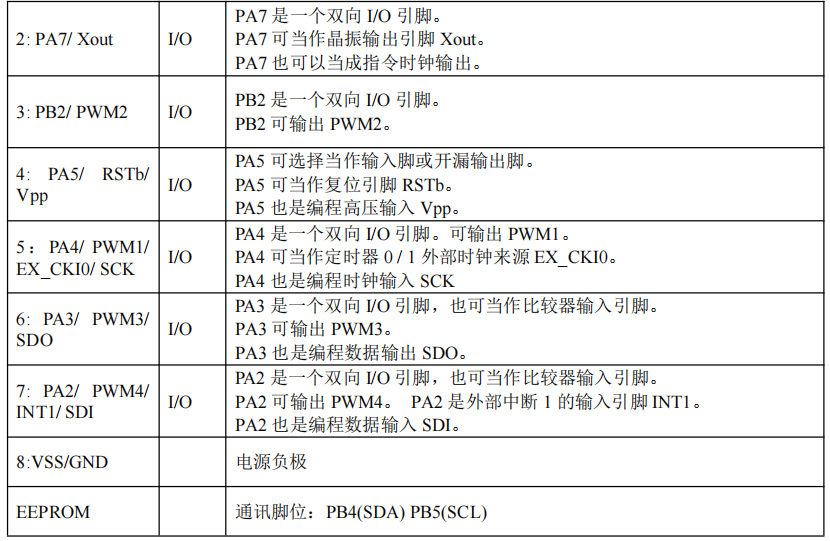

引脚说明
