产品概述Product overview

YF55ED单片机概述

YF55ED是以EPROM作为存储器的8位单片机,专为多组PWM的应用而设计,并内置高精度LDO(高精度低压差线性稳压器)。例如灯控,遥控车应用。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等。YF55ED核心建立在RISC精简指令集架构可以很容易地做编程和控制,共有55条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在I/O的资源方面,YF55ED有14根弹性的双向I/O脚,每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏(Open-Drain)输出。此外针对红外线摇控的产品方面,YF55ED内置了可选择频率的红外载波发射口。

YF55ED有三组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外YF55ED提供5组10位的PWM输出,1组蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。

YF55ED采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部RC振荡或外部晶振输入。在双时钟机制下,YF55ED可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode),可节省电力消耗,延长电池寿命。并且单片机在使用内部RC高速振荡时,低速振荡可以同时使 用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒YF55ED进入正常操作模式(Normal mode)或慢速模式(Slow mode)来处理突发事件。

功能特点Functional characteristics
  • 宽广的工作电压:(指令时钟为 4 个 CPU 时钟,亦即 4T 模式) 2.0V ~ 5.5V @系统时钟 ≦8MHz  2.2V ~ 5.5V @系统时钟 >8MHz
  • 宽广的工作温度:-40°C ~ 85°C
  • 2Kx14 位的程序存储器空间。
  • 128 字节的通用数据存储器空间
  • 14 根可分别单独控制输入输出方向的 I/O 脚(GPIO)、PA[7:0]、PB[5:0]。
  • PA[5:0]及 PB[3:0]可选择输入时使用内部下拉电阻。
    PA[7:0]及 PB[5:0]可选择输入时使用内部上拉电阻。
  • PB[5:0]可选择内部上拉电阻或开漏输出(Open-Drain)。
    PA[5]可选择当作输入或开漏输出(Open-Drain)。


  • 8 级深度硬件堆栈(Stack)。
    访问数据有直接或间接寻址模式。
  • 一组 8 位上数定时器(Timer0)包含可编程的预分频器。
    二组 10 位下数定时器(Timer1,3)可选自动重载或连续下数计时。
  • 五个 10 位的脉冲宽度调变输出(PWM1、2、3、4、5),PWM1/2 共享 Timer1;PWM3/4/5共享 Timer3。
  • 一个蜂鸣器输出(BZ1)。38/57KHz 红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择。
  • 内置准确的低电压侦测电路(LVD)。
    内置准确的电压比较器(Voltage Comparator)。
    内置上电复位电路(POR)。内置低压复位功能(LVR)。
  • 内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开关。
    内置电阻/频率转换器(RFC)功能。
  • 双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。
  • 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slowmode)、待机模式(Standby mode)与睡眠模式(Halt mode)。
  • YF55ED 在待机模式(Standby mode)下的八种唤醒中断

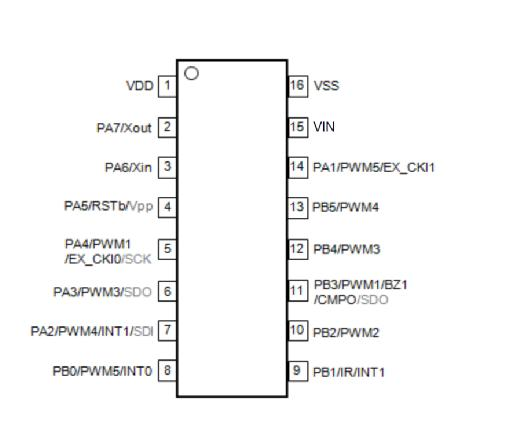

引脚排列图Pin layout

YF55ED引脚图

YF55ED引脚排列图

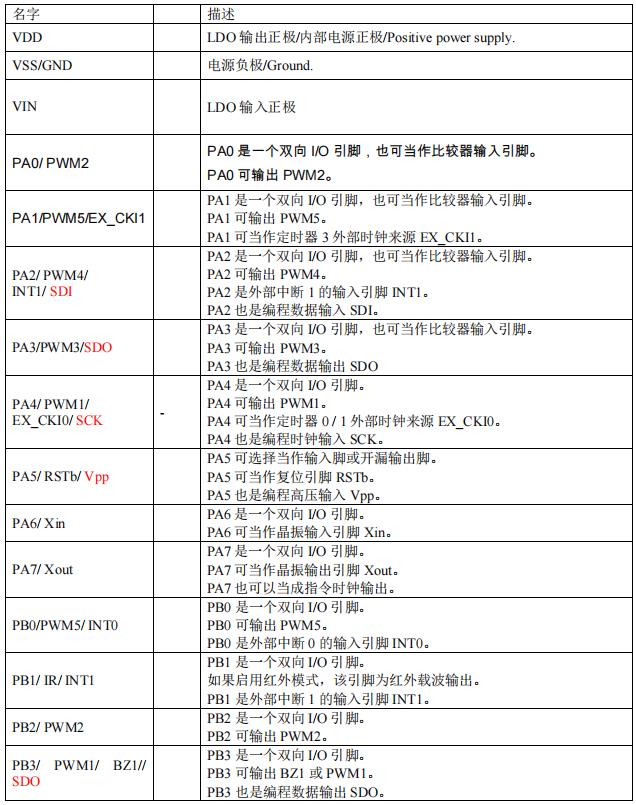

引脚说明Pin description

YF55ED单片机 引脚说明

YF55ED引脚说明

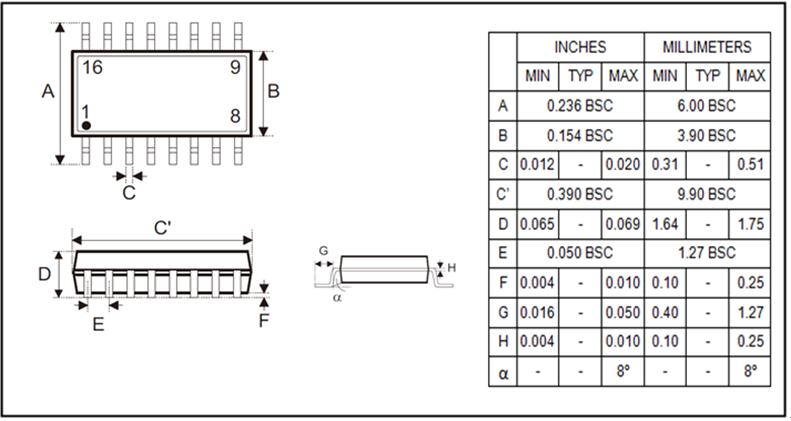

封装尺寸Package size

YF55ED外形图与封装尺寸

YF55ED外形图与封装尺寸
