YF63DD单片机

YF63DD是以EPROM作为存储器的8位单片机，并内置高精度LDO(高精度低压差线性稳压器),专为家电或量测等等的I/O应用设计。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等显著优势。YF63DD核心建立在RISC精简指令集架构可以很容易地做编程和控制，共有55条指令。除了少数指令需要两个指令时钟，大多数指令都是一个指令时钟能完成，可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在线咨询

全国热线

0755-82225097

产品概述Product overview

YF63DD单片机概述

YF63DD内建高精度十一加一通道12位ADC模数转换器，与高精度电压比较器，足以应付各种模拟接口的侦测与量测。在I/O的资源方面，YF63DD有14根弹性的双向I/O脚，每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏（Open-Drain）输出。此外针对红外线摇控的产品方面，YF63DD内置了可选择频率的红外载波发射口。

YF63DD有四组定时器，可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外YF63DD提供3组10位的PWM输出，3组蜂鸣器输出，可用来驱动马达、LED、或蜂鸣器等等。

YF63DD采用双时钟机制，高速振荡时钟或者低速振荡时钟都由内部RC振荡或外部晶振输入。在双时钟机制下，YF63DD可选择多种工作模式如正常模式（Normal）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode），可节省电力消耗，延长电池寿命。并且单片机在使用内部RC高速振荡时，低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒YF63DD进入正常操作模式（Normal mode）或慢速模式（Slowmode）来处理突发事件。

功能特点Functional characteristics

宽广的工作电压：(指令时钟为 4 个 CPU 时钟，亦即 4T 模式) 2.0V ~ 5.5V @系统时钟 ≦8MHz 2.2V ~ 5.5V @系统时钟 >8MHz
宽广的工作温度：-40°C ~ 85°C。
2Kx14 bits MTP。
128 bytes SRAM。
14 根可分别单独控制输入输出方向的 I/O 脚（GPIO）、PA[7:0]、PB[5:0]。
PA[5,3:0]及 PB[3:0]可选择输入时使用内部下拉电阻。

PA[7:0]及 PB[5:0]可选择输入时使用内部上拉电阻。

PB[5:0]可选择开漏输出（Open-Drain）。
PA[5]可选择当作输入或开漏输出（Open-Drain）。
所有 I/O 脚输出可选择一般灌电流（Normal Sink Current）或大灌电流（Large Sink Current），除 PA5 外。
8 级深度硬件堆栈（Stack）。
存取数据有直接或间接寻址模式。
一组 8 位上数定时器（Timer0）包含可编程的预分频器。

三组 10 位下数定时器（Timer1、2、3）可选自动重载或连续下数计时。
三个 10 位的脉冲宽度调变输出（PWM1、2、3）。

三个蜂鸣器输（BZ1、2、3）。
38/57KHz 红外线载波（IR）频率可供选择，同时载波之极性也可以通过寄存器选择。
内置准确的低电压侦测电路（LVD）。

内置十一加一通道 12 位 ADC 模数转换器（Analog to Digital Converter）。
内置准确的低电压侦测电路（LVD）。

内置准确的电压比较器（Voltage Comparator）。

内置上电复位电路（POR）。内置低压复位功能（LVR）。
内置看门狗计时（WDT），可由配置字节（Configuration Word）控制开关。

内置电阻/频率转换器（RFC）功能。
内置精准的电压比较器（Voltage Comparator）。

内置上电复位电路（POR）。
内置低压复位功能（LVR）。
四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slowmode）、待机模式（Standby mode）与睡眠模式（Halt mode）。
YF63DD 在睡眠模式（Halt mode）下的四种唤醒中断

引脚排列图Pin layout

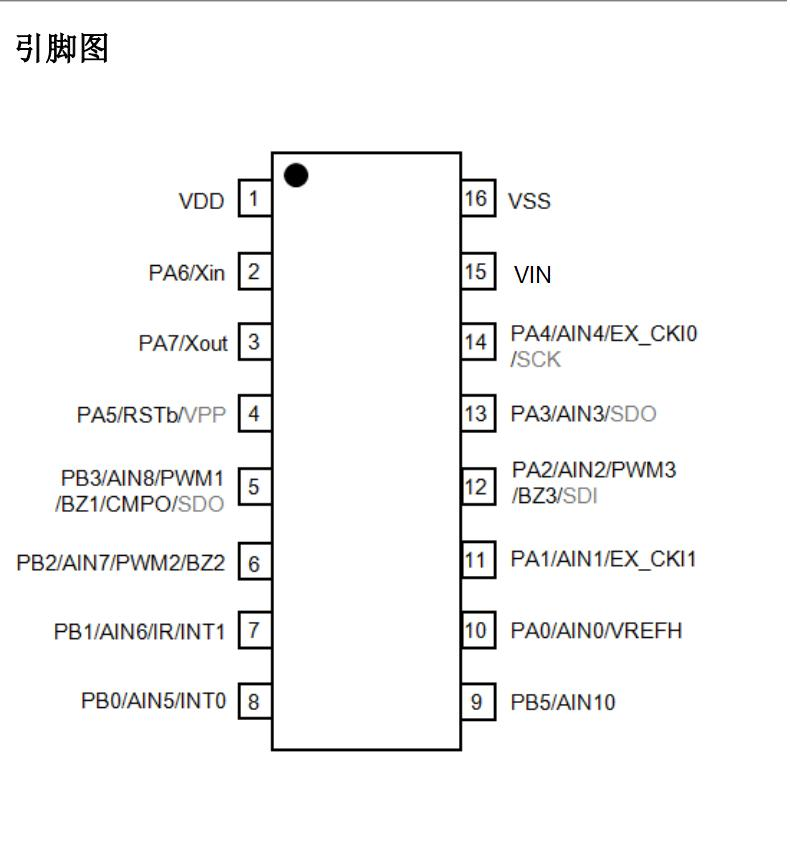

YF63DD引脚图

引脚说明Pin description

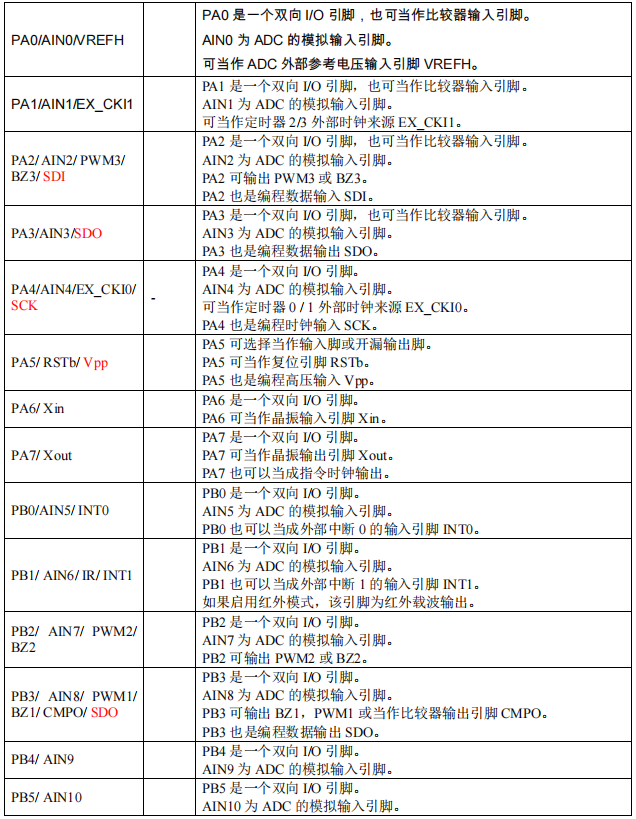

YF63DD单片机引脚说明

YF63DD引脚说明

封装尺寸Package size

YF63DD外形图与封装尺寸

YF55ED外形图与封装尺寸
