YF63DD是以EPROM作为存储器的8位单片机,并内置高精度LDO(高精度低压差线性稳压器),专为家电或量测等等的I/O应用设计。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等显著优势。YF63DD核心建立在RISC精简指令集架构可以很容易地做编程和控制,共有55条指令。除了少数指令需要两个指令时钟,大多数指令都是一个指令时钟能完成,可以让用户轻松地以过程控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
YF63DD有四组定时器,可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外YF63DD提供3组10位的PWM输出,3组蜂鸣器输出,可用来驱动马达、LED、或蜂鸣器等等。
YF63DD采用双时钟机制,高速振荡时钟或者低速振荡时钟都由内部RC振荡或外部晶振输入。在双时钟机制下,YF63DD可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode),可节省电力消耗,延长电池寿命。并且单片机在使用内部RC高速振荡时,低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。
在省电的模式下,如待机模式(Standby mode)与睡眠模式(Halt mode)中,有多个中断源可以触发来唤醒YF63DD进入正常操作模式(Normal mode)或慢速模式(Slowmode)来处理突发事件。
宽广的工作电压:(指令时钟为 4 个 CPU 时钟,亦即 4T 模式)
2.0V ~ 5.5V @系统时钟 ≦8MHz。
2.2V ~ 5.5V @系统时钟 >8MHz。
l 宽广的工作温度:-40°C ~ 85°C
l 2Kx14 bits 程序存储器空间。
l 128 字节的通用数据存储器空间。
l 14 根可分别单独控制输入输出方向的 I/O 脚(GPIO)、PA[7:0]、PB[5:0]。
l PA[5,3:0]及 PB[3:0]可选择输入时使用内部下拉电阻。
l PA[7:0]及 PB[5:0]可选择输入时使用内部上拉电阻。
l PB[5:0]可选择开漏输出(Open-Drain)。
l PA[5]可选择当作输入或开漏输出(Open-Drain)。
l 所有 I/O 脚输出可选择一般灌电流(Normal Sink Current)或大灌电流(Large Sink
Current),除 PA5 外。
l 8 级深度硬件堆栈(Stack)。
l 存取数据有直接或间接寻址模式。
l 一组 8 位上数定时器(Timer0)包含可编程的预分频器。
l 三组 10 位下数定时器(Timer1、2、3)可选自动重载或连续下数计时。
l 三个 10 位的脉冲宽度调变输出(PWM1、2、3)。
l 三个蜂鸣器输(BZ1、2、3)。
l 38/57KHz 红外线载波(IR)频率可供选择,同时载波之极性也可以通过寄存器选择。
l 内置准确的低电压侦测电路(LVD)。
l 内置十一加一通道 12 位 ADC 模数转换器(Analog to Digital Converter)。
l 内置精准的电压比较器(Voltage Comparator)。
l 内置上电复位电路(POR)。
l 内置低压复位功能(LVR)。
l 内置看门狗计时(WDT),可由配置字节(Configuration Word)控制开/关。
l 内置电阻/频率转换器(RFC)功能。
l 四种工作模式可随系统需求调整电流消耗:正常模式(Normal mode)、慢速模式(Slow
mode)、待机模式(Standby mode)与睡眠模式(Halt mode)。
l YF63DD 在睡眠模式(Halt mode)下的四种唤醒中断:
WDT 中断。
PA/PB 输入状态改变中断。
两组外部中断。
l YF63DD 在待机模式(Standby mode)下的十一种唤醒中断:
Timer0 上溢中断。
Timer1 下溢中断。
Timer2 下溢中断
Timer3 下溢中断。
WDT 中断。
PA/PB 输入状态改变中断。
两组外部中断。
低电压侦测中断。
比较器输出翻转中断。
ADC 模数转换完成中断。
l 十一种硬件中断:
Timer0 上溢中断。
Timer1 下溢中断。
Timer2 下溢中断。
Timer3 下溢中断。
WDT 中断。
PA/PB 输入状态改变中断。
两组外部中断。
低电压侦测中断。
比较器输出翻转中断。
ADC 模数转换完成中断。
l 双时钟机制,系统时钟可以随时切换高速振荡或者低速振荡。
高速振荡时钟: E_HXT(超过 6MHz 外部高速晶振)
E_XT(455K~6MHz 外部晶振)
I_HRC(1~20MHz 内部高速 RC 振荡)
l 低速振荡时钟: E_LXT(32KHz 外部低速晶振)
I_LRC(内部 32KHz 低速 RC 振荡)

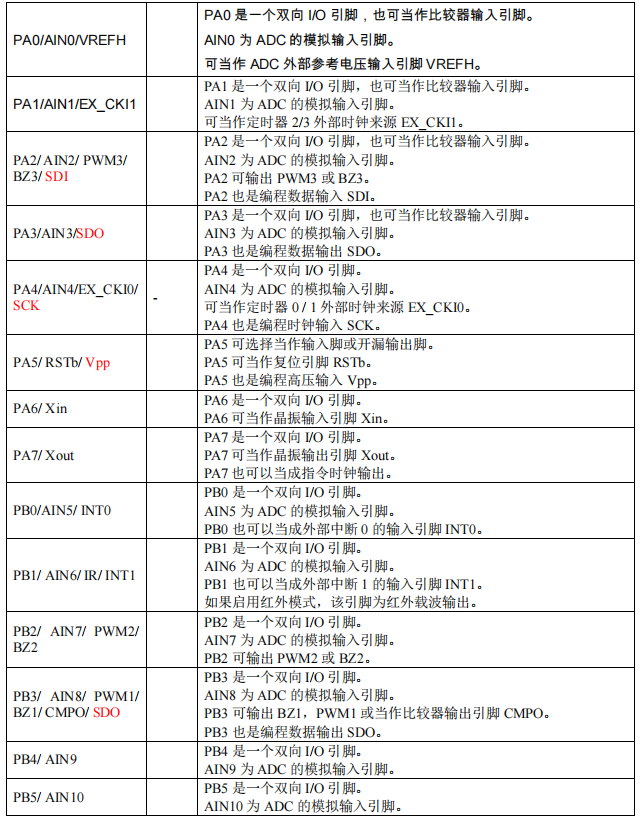

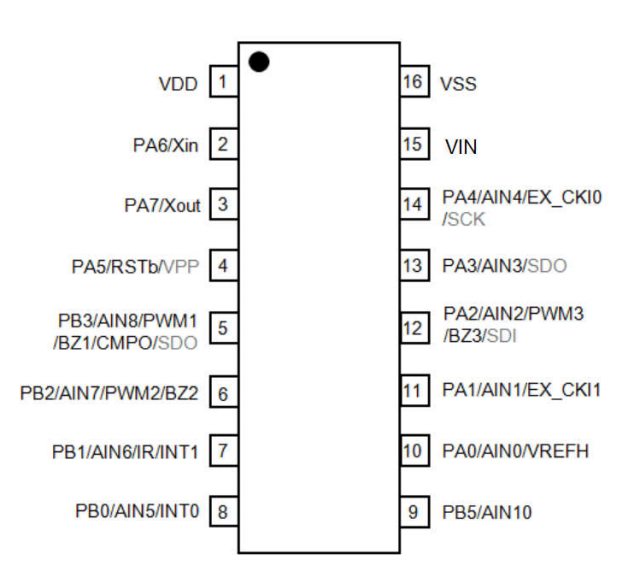

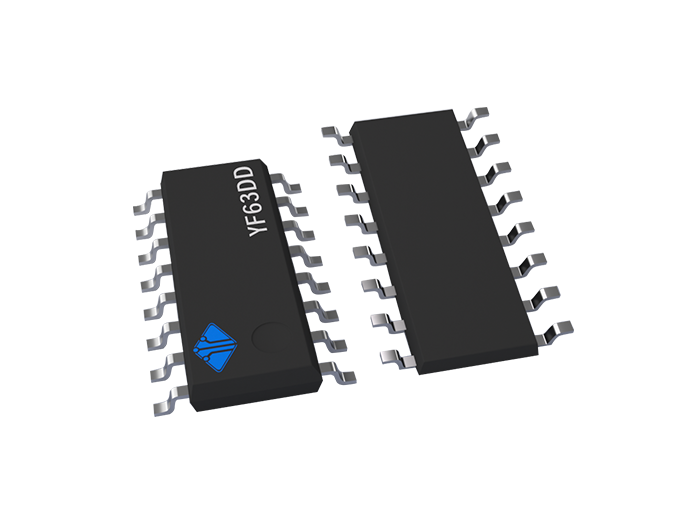

YF63DD提供一种封装类型:SOP16
