YF8A054E

宽广的工作电压：

2.0V ~ 5.5V @系统时钟 ≦8MHz。

2.2V ~ 5.5V @系统时钟 >8MHz。

宽广的工作温度：-40°C ~ 85°C。

2Kx14 位的程序存储器空间。

128 字节的通用数据存储器空间。

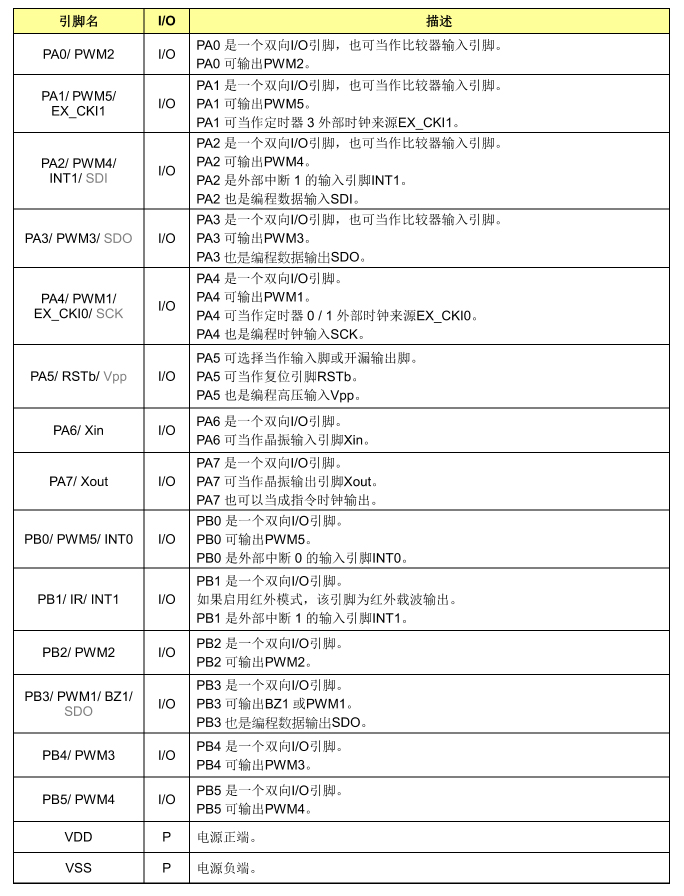

14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0]。

PA[5:0]及PB[3:0]可选择输入时使用内部下拉电阻。

PA[7:0]及PB[5:0]可选择输入时使用内部上拉电阻。

PB[5:0]可选择内部上拉电阻或开漏输出(Open-Drain)。

PA[5]可选择当作输入或开漏输出(Open-Drain)。

8 级深度硬件堆栈(Stack)。

访问数据有直接或间接寻址模式。

一组 8 位上数定时器(Timer0)包含可编程的预分频器。

二组 10 位下数定时器(Timer1.3)可选自动重载或连续下数计时。

五个 10 位的脉冲宽度调变输出(PWM1、2、3、4、5)，PWM1/2 共享Timer1;PW M3/4/5 共享Timer3.

一个蜂鸣器输出(BZ1)。

38/57KHz红外线载波(IR)频率可供选择，同时载波之极性也可以通过寄存器选择。

内置准确的低电压侦测电路(LVD)。

内置准确的电压比较器(Voltage Comparator)。

内置上电复位电路(POR)。

内置低压复位功能(LVR)。

内置看门狗计时(WDT)，可由配置字节(Configuration Word)控制开关。

内置电阻/频率转换器(RFC)功能。

双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。

高速振荡时钟: E_HXT (超过 6MHz外部高速晶振)

E_XT (455K~6MHz外部晶振)

I_HRC (1~20MHz内部高速RC振荡)

低速振荡时钟： E_LXT (32KHz外部低速晶振)

I_LRC (内部 32KHz低速RC振荡)

四种工作模式可随系统需求调整电流消耗：正常模式(Normal mode)、慢速模式(Slow mode)、待机模式

(Standby mode)与睡眠模式(Halt mode)。

八种硬件中断：

Timer0 上溢中断。

Timer1 下溢中断。

Timer3 下溢中断。

WDT中断。

PA/PB输入状态改变中断。

两组外部中断。

低电压侦测中断。

NY8A054E在待机模式(Standby mode)下的八种唤醒中断：

Timer0 上溢中断。

Timer1 下溢中断。

Timer3 下溢中断。

WDT中断。

PA/PB输入状态改变中断。

两组外部中断。

低电压侦测中断。

NY8A054E在睡眠模式(Halt mode)下的叁种唤醒中断：

WDT中断。

PA/PB输入状态改变中断。

两组外部中断。
