便携式户外手电筒方案开发

作者: 编辑: 来源: 发布日期: 2022.03.02 浏览次数:
信息摘要:
手电筒可以说是一种比较古老的便携式照明工具,手电筒发明至今,历经了将近一百年的发展,为了适应不同时期的照明需求,手电筒类型也是经过迭代更新。…

        手电筒可以说是一种比较古老的便携式照明工具,手电筒发明至今,历经了将近一百年的发展,为了适应不同时期的照明需求,手电筒类型也是经过迭代更新。今天宇凡微为大家带来的是一种基于单片机的便携式户外手电筒开发方案,下面是详细知识说明。

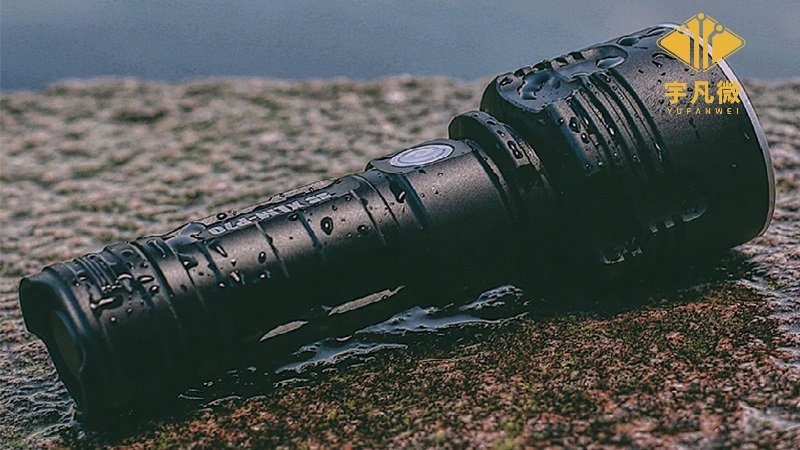

           便携式户外手电筒方案开发
一、便携式户外手电筒方案开发原理

  宇凡微的NY 单片机是一款高度集成的表面贴装器件(SMD),单电池或多电池LED驱动器,适用于需要从非常低的输入电压进行升压转换的应用。它仅需一个外部电感器即可产生恒定电流脉冲,该脉冲非常适合在很宽的工作电压范围内驱动单个或多个LED。它提供了易于使用、低成本、节省空间和易于布局的解决方案,手电筒的工作模式分为正常模式和自举模式。

二、便携式户外手电筒方案功能介绍

  宇凡微设计的便携式户外手电筒方案,主控芯片采用九齐单片机NY8A系列小家电单片机,封装类型是8引脚sop,能够实现如下功能:

  (1)工作电压范围3-6.0V。

  (2)单片机脚位功能与原理图相符合,四个霍尔开关对应开关功能为弱档/中档/强档/爆闪。

  (3)手电筒弱档/中档占空比不变,在恒压4.2V条件下,强档在初始占空比工作2分钟后,灯珠电流在2分钟内渐变降为1.4±0.1(A)并维持。

  (4)弱档功能在恒压4.2V条件下,灯珠电流在50±5(mA)。

  (5)爆闪功能在恒压4.2V条件下,灯珠最高电流限制在1.5A以内。

  (6)在恒压不限流4.2-6.0(V)范围内,强档初始占空比设置满足灯珠电流3.0±0.1(A)恒流。

  (7)战术开关功能始终功能优先,退出战术开关功能后,恢复手电筒之前的档位功能。

  (8)中档功能在恒压4.2V条件下,灯珠电流在700±50(mA)。

  (9)霍尔开关功能取消待机超过4秒后,再次使用须激活弱档才能使用功能,改为磁铁对准哪个霍尔元件,就执行对应的手电筒功能。

  值得一提的是,宇凡微设计的便携式户外手电筒PCB结构图与市场上其他计时器的公模外壳完全兼容。PCB结构也可根据客户要求定制。我们的电子计时器PCB结构是一个单面板,产品的形状可以自己设计和改变,商家能够创造更多不同的形状来满足市场需求。

  以上就是宇凡微便携式户外手电筒的设计方案的全部内容分享,如果您有便携式户外手电筒 方案开发需求,欢迎和我们联系,宇凡微专注于单片机方案开发,MCU应用功能开发,致力于为广大厂家提供更多新颖的电子产品!
