pcb布局的基本原则10大方面

PCB是电子产品中的重要组成部分，它通过连接各种电子元件来实现电路功能。在进行PCB布局时，有一些基本原则可以帮助确保电路性能、稳定性和可靠性。下面宇凡微将介绍一些重要的PCB布局原则。

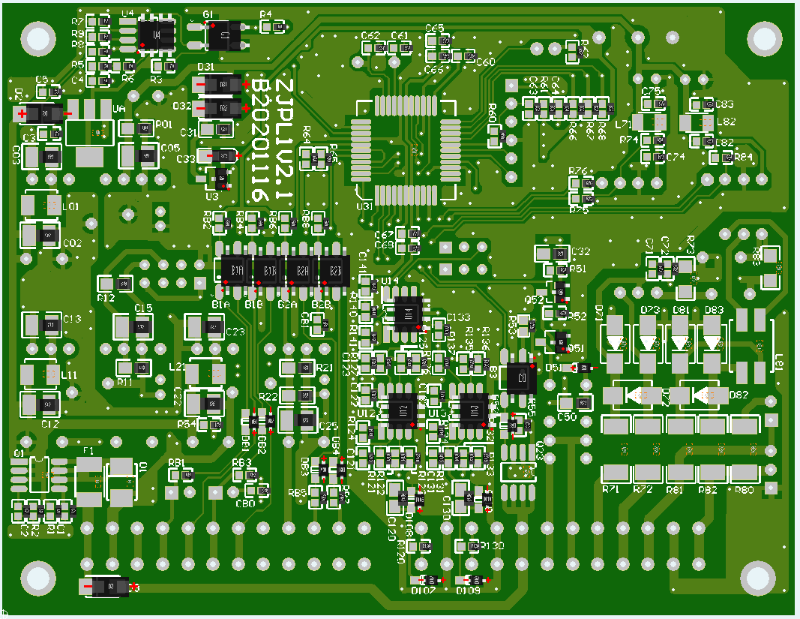

分区布局：
将电路划分为不同的功能区域，将相关的电路元件放置在同一区域内。这有助于减少信号干扰、提高信号完整性，同时便于管理和维护。

信号完整性：
确保高速信号线的匹配阻抗、适当的走线宽度和间距，以减少信号反射、串扰和损耗。差分信号应保持相等的长度，以防止信号失调。

电源和地线规划：
确保充足的地平面，将电源线和地线宽度增加以降低电阻，减少电源噪声。同时，要注意将模拟和数字电源分开，以减少互相干扰。

散热和布线：
将发热元件（如处理器、功放器等）与散热元件（如散热片、散热器等）紧密连接，确保散热效果良好。此外，布线时要避免高电流回路与信号线的交叉，以减少干扰。

尽量缩短走线长度：
较短的走线长度有助于降低电阻、电感和信号传播延迟，从而提高电路的性能和稳定性。

元件放置：
将频繁通信的元件放置在靠近一起的位置，以减少信号传输路径。同时，注意元件之间的间距，以免因元件过于密集而导致焊接问题。

EMI管理：
使用地平面、电源平面和屏蔽层来减少电磁干扰。敏感信号线应远离较高频率和高电流线路，以降低干扰。

布局对称性：
在设计时保持布局的对称性有助于均衡信号传输和降低电磁辐射。这可以通过将元件镜像放置或对称布线来实现。

测试点和调试接口：
在布局中考虑添加测试点和调试接口，以便在生产和维护阶段进行测试和故障排除。

避免盲穿和飞线：
盲穿是指通过内部层而不是通过孔穿过PCB，这可能导致制造成本上升。飞线是指在PCB表面手工添加的额外导线，应尽量避免，因为它们可能引起干扰和可靠性问题。

PCB布局的基本原则涵盖了信号完整性、电源与地线规划、散热管理、元件放置等多个方面。合理的PCB布局不仅有助于确保电路的正常工作，还可以减少故障率、提高产品性能和稳定性。在实际设计中，设计人员应根据具体的应用和要求灵活运用这些原则。
