cmos和ttl接口有什么区别？ttl和cmos电路的区别

TTL和CMOS是两种常见的数字逻辑电路家族，用于构建数字电路和逻辑门。它们在工作原理、性能特点和应用方面存在一些显著的区别。以下宇凡微将详细介绍TTL和CMOS电路的区别。

TTL是一种基于晶体管的数字逻辑家族，最早由Texas Instruments引入。TTL电路使用双极性晶体管（NPN和PNP）作为主要的开关元件，它的工作原理是基于电流的传导。以下是TTL电路的一些特点：

功耗较高
TTL电路在高电平和低电平状态下都有电流流动，因此相对而言功耗较高。

速度较快
TTL电路的切换速度快，响应时间短，适用于高速操作。

电压标准
TTL标准逻辑门的高电平输入阈值大约为2V，低电平输入阈值小于0.8V。高电平输出通常为2.4V，低电平输出接近0.4V。

噪声容忍度低
TTL电路对噪声和电磁干扰比较敏感，容易受到影响。

驱动能力强
TTL输出具有较高的驱动能力，可以直接驱动多个输入。
不适用于低功耗应用：由于功耗较高，TTL电路不适用于低功耗应用，例如电池供电的设备。

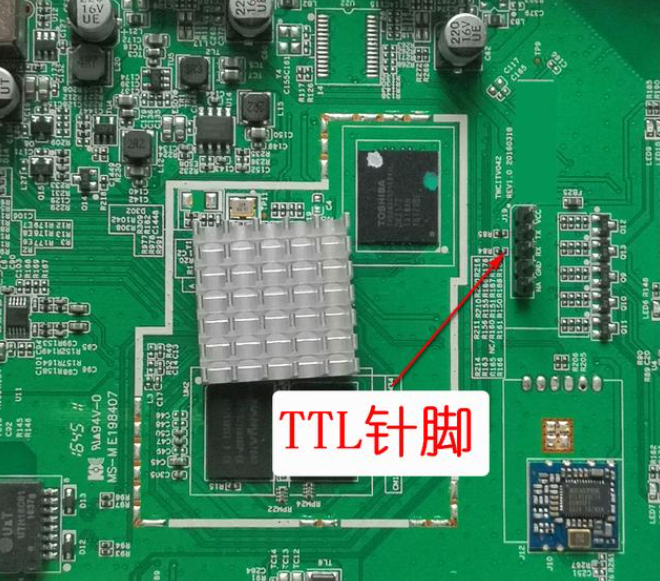

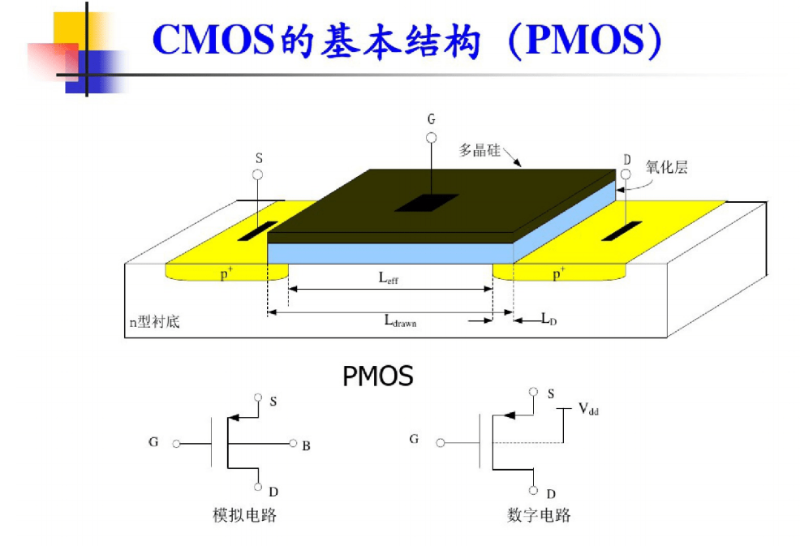

CMOS是另一种数字逻辑家族，它使用N型和P型金属氧化物半导体场效应晶体管（NMOS和PMOS）作为开关元件，以实现逻辑功能。以下是CMOS电路的一些特点：

低功耗

CMOS电路只在切换时消耗很少的功率，因此在静态状态下功耗非常低，适用于低功耗应用。

速度相对较慢
相比TTL，CMOS电路的切换速度相对较慢，响应时间较长。

电压标准
CMOS标准逻辑门的高电平输入阈值约为70%供电电压，低电平输入阈值约为30%供电电压。高电平输出接近供电电压，低电平输出接近地电平。

噪声容忍度较高
CMOS电路对噪声和电磁干扰的容忍度相对较高。

驱动能力较弱
CMOS输出的驱动能力相对较弱，连接大量输入可能会影响性能。
适用于低功耗应用：由于低功耗特性，CMOS电路广泛应用于依赖电池供电的设备。

TTL和CMOS电路在功耗、速度、噪声容忍度、驱动能力和适用领域等方面存在明显的区别。设计工程师在选择适合的电路家族时，应根据应用的要求和特点综合考虑。如果需要高速操作和强驱动能力，TTL可能更适合；而对于低功耗应用，CMOS则是更好的选择。
