在单片机开发中示波器的使用方法

作者: 宇凡微 编辑: 单片机开发工程师 来源: 宇凡微 发布日期: 2021.09.03 浏览次数:
信息摘要:
本文宇凡微将为大家介绍关于在单片机开发中示波器的使用方法的内容,希望能够帮到大家。

        当我们在进行单片机开发的过程中,常常会遇见电路不工作的情况。而示波器的出现,帮我们解决了这一大难题。今天宇凡微研发工程师将为大家介绍在单片机开发中示波器的使用方法!

示波器的使用方法

一、示波器原理

        示波器他是一种随着时间而变化的可见信号。可以随着时间来进行测量电压。以示波器测量LED闪烁的电压为例,我们可以看到:

        1、橙色线代表电压,每当它在顶部时,因高电压而点亮LED,反之当它在底部时,因电压低,LED则熄灭。

        2、使用示波器排查问题的原理是通过有无信号来进行辨别。如,你可以测量声音信号进入电路的位置。如果示波器没有发现信号,那么这个声源电路肯定有问题。如示波器有信号,那么改电路没有问题。


二、示波器的使用方法

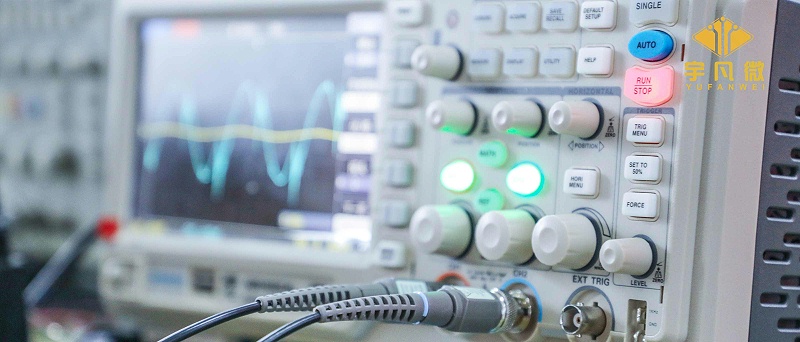

        示波器是这样的,如下图:

示波器

示波器

        示波器的使用其实并不复杂,以4个步骤来讲解析示波器的使用方法:

        1、将示波器链接到需要测量的产品上。使用两根有引线的探针链接到BNC和示波器上;

        2、链接好示波器后,测量电压;由于需要在两点之间进行测量电压,因此需要同时将探头连接负极和正极;

        3、一般情况下,负极探针连接到电路的接地极与负极,然后再将正极连接到需要测量的物体。接下来就是将示波器设置到正确的位置;

        4、最后按下“AUTO SET”自动设置按钮,示波器会分析信号并且将设置调整至最佳状态。


        以上宇凡微研发工程师位大家分享关于在单片机开发示波器的使用方法的全部内容,如果您需有单片机方案开发需求,请拨打网站客服电话:0755-8325-1815了解详情!
