  • YF2602单机片

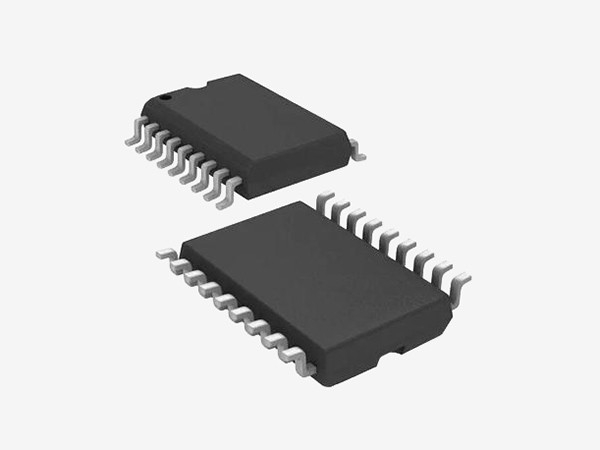

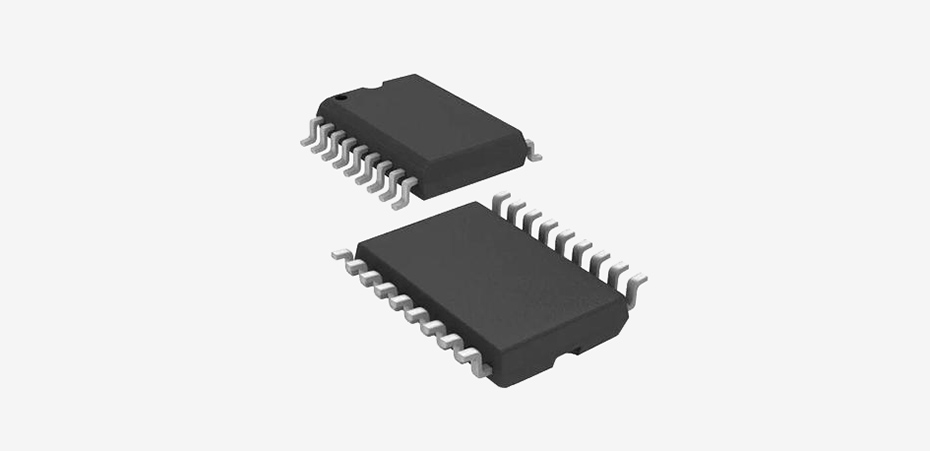

YF2602单机片

YF2602单机片是一款8位高性能精简指令集 OTP-ROM 单片机,具有 1K OTP ROM。其高抗干扰性能在小家电领域有广泛应用。

全国热线

0755-8325-1815

产品概述Product overview

YF2602单机片概述

YF2602单机片 是一款8位高性能精简指令集 OTP-ROM 单片机,具有 1K OTP ROM。其高抗干扰性能在小家电领域有广泛应用。

功能特点Functional characteristics
  • 存储器:ROM:OTP、1K*16位;RAM:48字节
  • I/O引脚配置:输入/输出口:P0, P1, P5.;输入口:P1.5.;可编程漏极开路端:P1.0.;唤醒功能端:P0, P1 电平触发;内部上拉电阻:P0, P1, P5.;外部中断信号沿触发:P0.0(寄存器PEDGE控制)
  • 3级低电压检测系统(LVD):可监控系统电源(若低于设定LVD则复位);工作电压:VDD: 2.4V~5.5V
  • 强大的指令系统:单周期指令系统(1T)、大部分指令仅需一个周期、跳转指令JMP可在整个ROM区执行、子程序条用指令CALL可在整个ROM区执 行、查表指令MOVC可寻址整个ROM区
  • 3个中断源:2个内部中断源:T0、TC0;1个外部中断源:INT0
  • 两个8位定时/计数器:TC0:自动装载定时器/计数器/蜂鸣器(BUZZER)输出;T0:基本定时/计数器,具有0.5sec实时时钟功能(RTC)
  • 内置看门狗定时器,其时钟源由内部低速RC振荡提供(16KHz@3V,32KHz@5V)
    封装形式:SOP18/DIP18
  • 工作模式:普通模式:高、低速时钟同时工作;低速模式:只有低速时钟工作;睡眠模式:高、低速时钟都停止工作;绿色模式:有T0周期性的唤醒
功能框图Functional block diagram

YF2602单机片功能框图

引脚排列图Pin layout

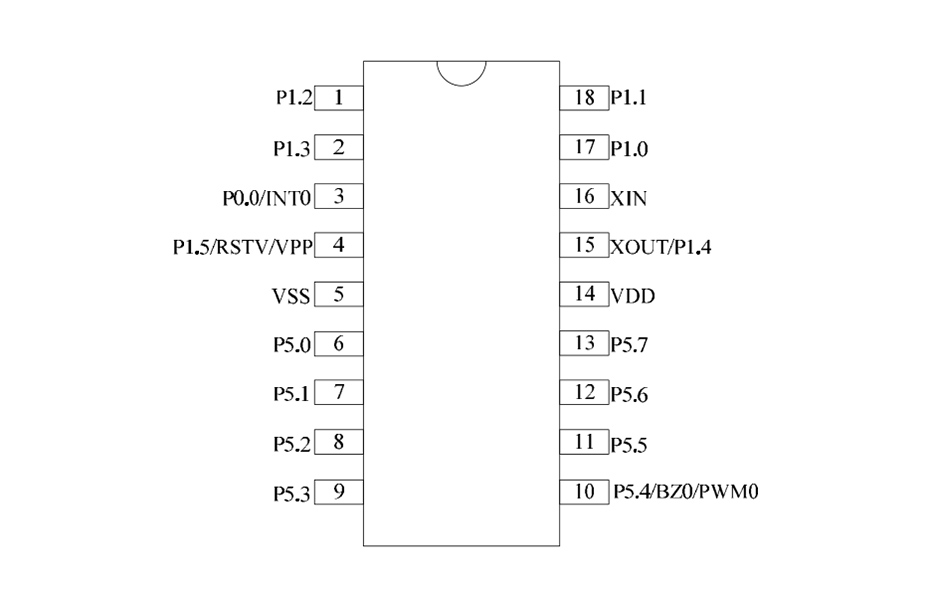

SOP18/DIP18引脚排列图

SOP18-DIP18引脚排列图

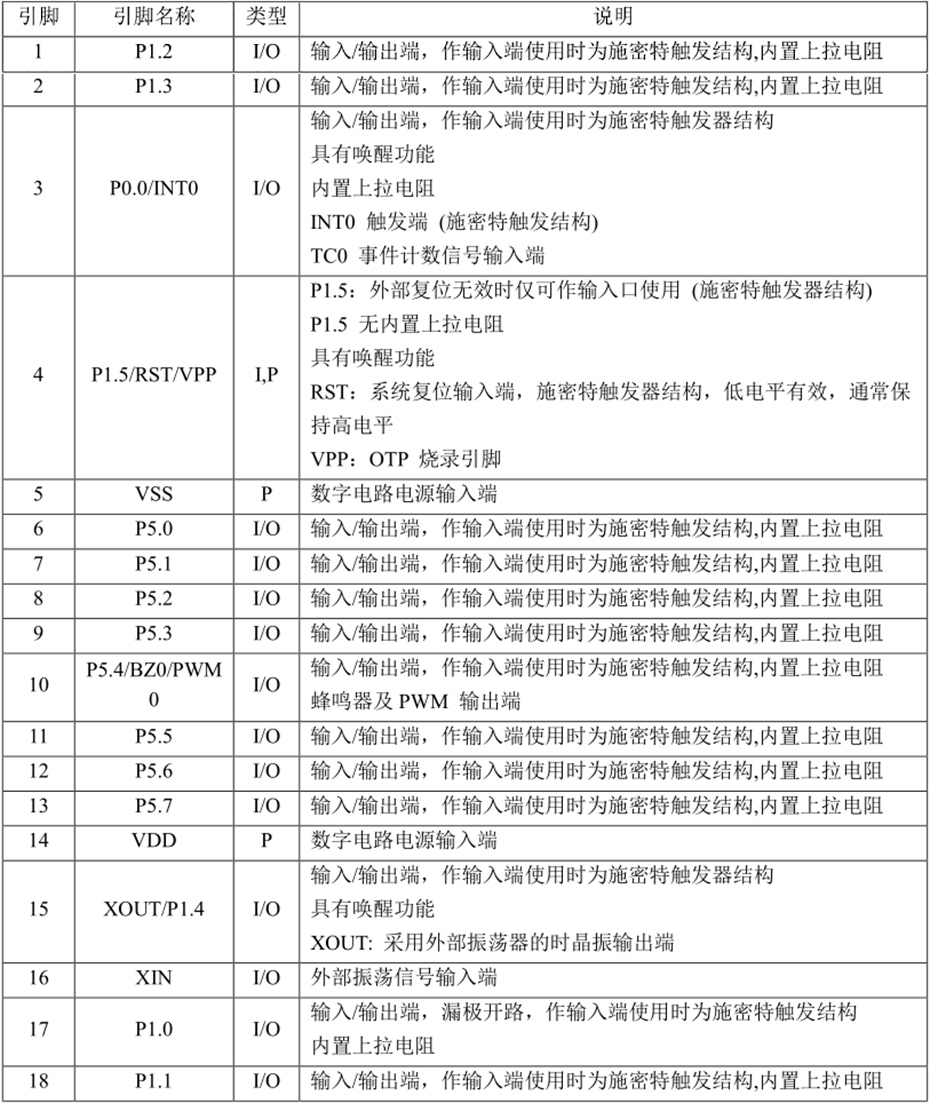

引脚说明Pin description

引脚说明及结构原理图

YF2602单机片引脚说明及结构原理图

封装尺寸Package size

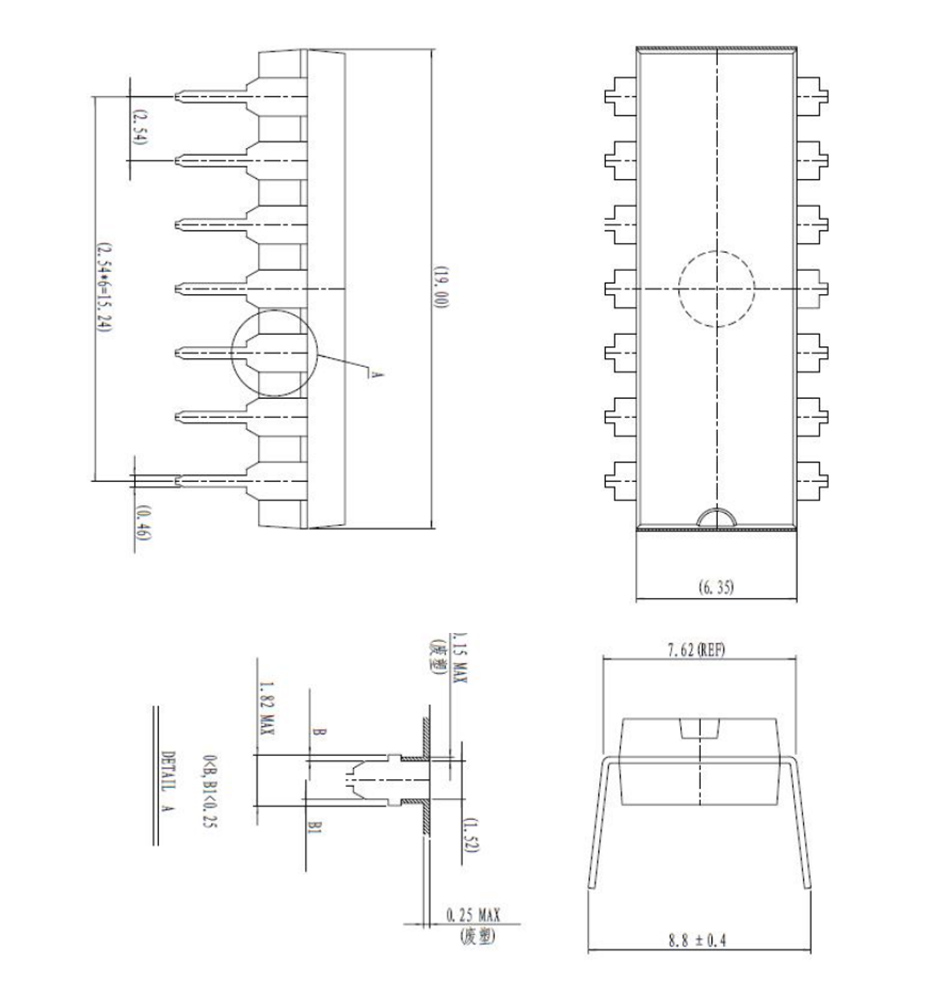

DIP18外形图与封装尺寸

DIP14外形图与封装尺寸

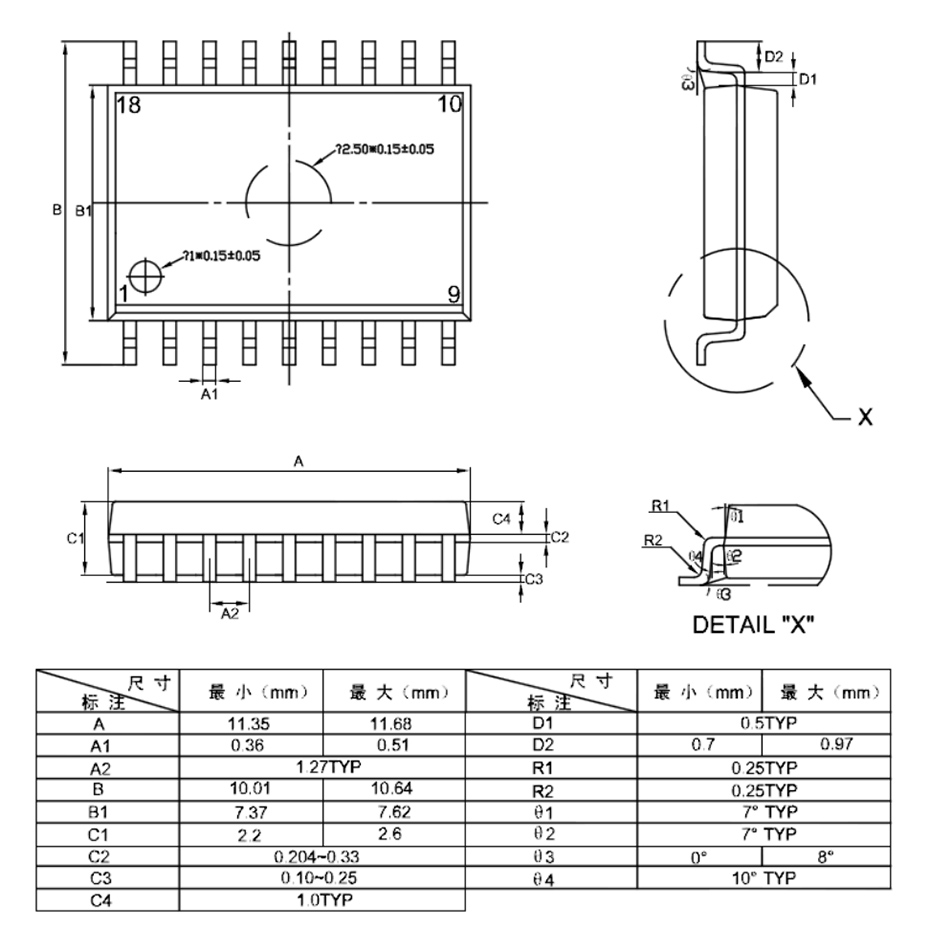

SOP18外形图与封装尺寸

YF2602单机片SOP18外形图与封装尺寸
