YF372J单片机

义隆单片机的EM78P372N型号可以完全被YF372J单片机取代，完全直接兼容，pin对pin兼容，义隆软件一键转换，YF372J的性价比会更高，节省成本！

在线咨询

全国热线

13530680751

产品概述Product overview

YF2712J

YF372J 是以EPROM作為記憶體的8位元微控制器，專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。

YF372J 內建高精度十二加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。

在I/O的資源方面，YF372J有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，YF372J內建了可選擇頻率的大電流輸出紅外載波發射口(PA3)，電流可在3V供電時達到340mA。

YF372J有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外YF372J提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

YF372J 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，YF372J可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。

在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒NY8A072E进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。

功能特点Functional characteristics

CPU 配置：
● 2K×16-Bit OTP ROM
● 80×8-Bit SRAM
● 8 级堆栈空间
● 4 级可编程电压检测（LVD） 4.5V，4.0V，3.3V，2.2V
● 5 级可编程电压复位（LVR） 4.0V，3.5V，2.7V，1.8V，1.6V
● 工作电流小于 2 mA（4MHz/5V）
● 休眠电流小于 1 uA（休眠模式）
外围模块：
● 8Bit 实时时钟/计数器
● 8 路通道 12Bit ADC 模数转换器
● 一对比较器 CMP 或者运放 OP
● 2 路 8Bit 脉宽调制器 PWM
中断源：
● TCC 溢出中断
● 外部中断
● 输入端口状态改变产生中断
● ADC 转换完成中断 ● 比较器状态改变中断
● 低电压检测（LVD）中断
● PWM1 周期/占空比匹配中断
● PWM2 周期/占空比匹配中断
I/O 配置：
● 3 组双向 IO 端口:P5，P6，P7
● 18 个 I/O 引脚
● 唤醒端口:P5 口
● 16 个可编程上拉 I/O 引脚
● 8 个可编程下拉 I/O 引脚
● 8 个可编程漏极开路 I/O 引脚
● 14 个可编程驱动增强 I/O 引脚
● 外部中断:P60
特性：
● 可编程 WDT 定时器
● 四种工作模式切换
工作电压：
● 工作电压范围: 1.8V～5.5V (0℃-70℃) 2.3V～5.5V (-40℃-85℃)
封装类型：
● YF372JTB(DIP20);           ● YF372JTD(SOP20);
● YF372JRB(DIP18);            ● YF372JRD(SOP18);
● YF372JPB(DIP16);           ● YF372JPD(SOP16);
● YF372JN(DIP14);           ● YF372JM(SOP14);
● YF372JB(DIP8);            ● YF372JD(SOP8);
● YF372JJ(MSOP10)
工作频率范围（基于 2Clock）：
● 内置 IRC 振荡电路: 16MHz，8MHz，4MHz，1MHz
● 外置 ERC 振荡电路:
● 外置 XT 振荡电路: DC～16MHz（高于 4.5V） DC～8MHz（高于 3V） DC～4MHz（高于 2.5V）
● 时钟周期分频选择: 2Clock，4Clock，8Clock，16Clock

功能框图Functional block diagram

72A系统框图

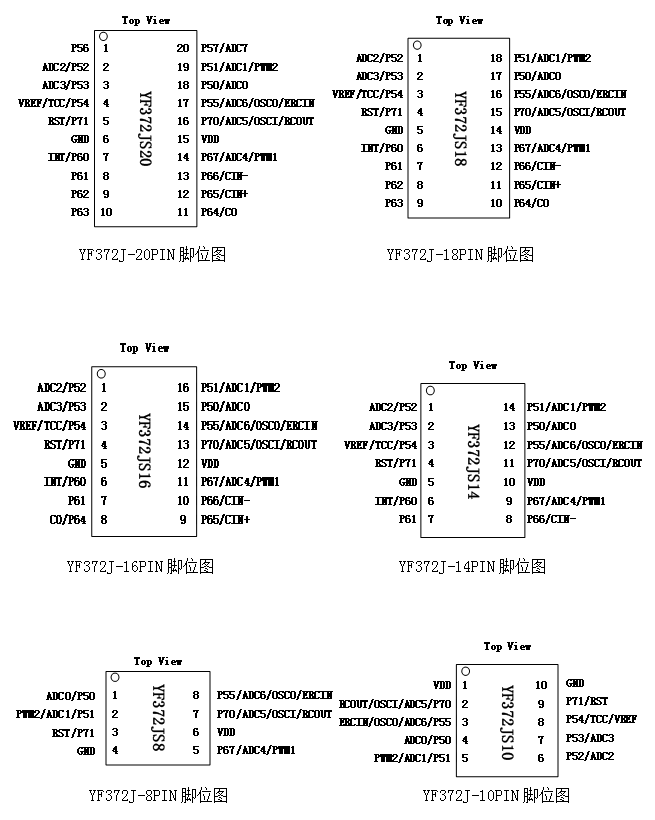

引脚排列图Pin layout

YF372J引脚图

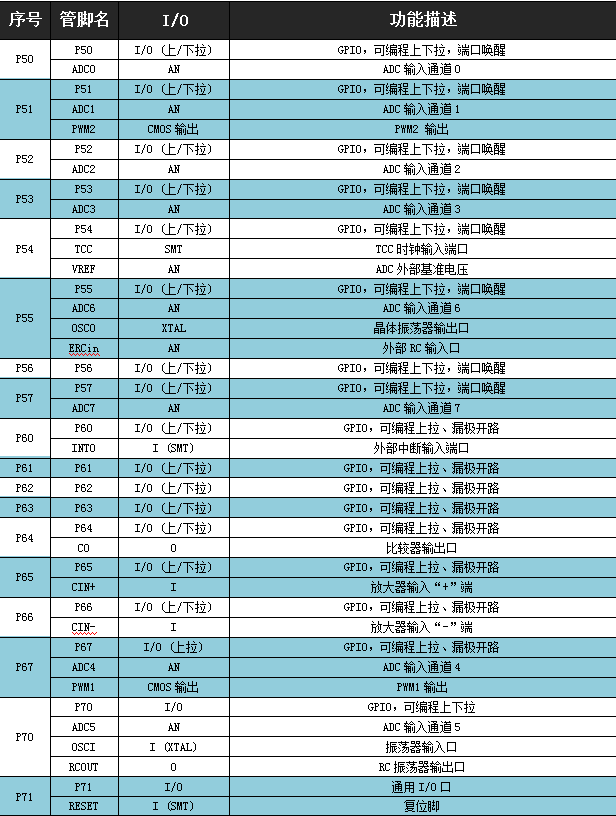

引脚说明Pin description

YF372J引脚说明

YF372J

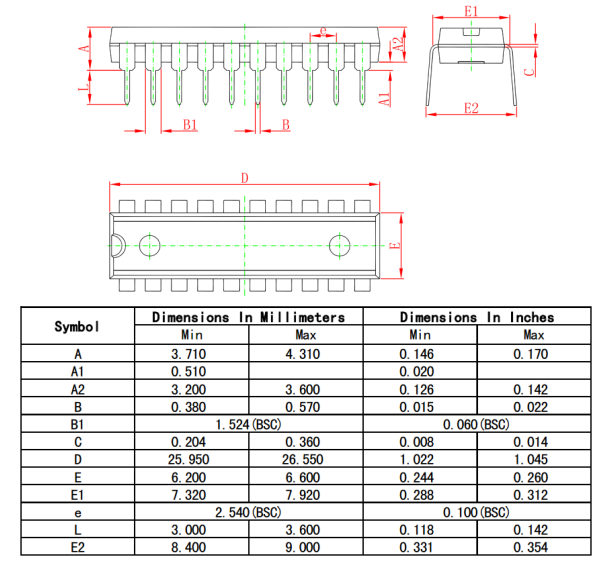

封装尺寸Package siz

20引脚SOP

YF372JSOP20封装定义图

20引脚SSOP

YF372J

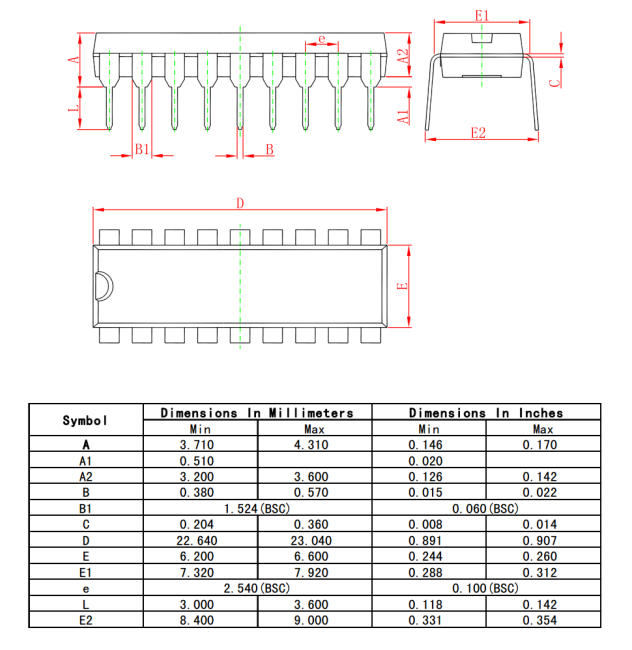

18引脚SOP

YF372J
