产品概述Product overview

YF8316单机片概述

YF8316 16/32是一款有16k/32k字节FLASH的8位单片机。本芯片是一款可以为许多嵌入式控制应用提供高效灵活低成本解决方案的微控器。

功能特点Functional characteristics

CPU：8 Bit CISC 内核 (8051 兼容)
256 字节 IRAM
ROM (FLASH) 容量：16k/32k 字节、自读写Flash、擦写次数：100,000 次
上电复位：复位电压(1.4V)
512 字节 XRAM：普通 I/O：30 个口(P0[6:0], P1[7:0], P2[6:0], P3[7:0])、 LED 显示驱动能力管脚：14个口(P1[7:0], P2[5:0])
BIT：8Bit×1ch；WDT：8Bit×1ch、5kHz 内部 RC 振荡器
定时器/计数器： 8Bit × 1ch (T0), 16Bit × 2ch (T1/T2)
PPG：脉冲发生器 ( T1/T2)、8Bit PWM (by T0)
WT：32.768kHz 时3.91mS/0.25S/0.5S/1S/1M 间隔
蜂鸣器：8Bit×1ch
SP：8Bit×1c
UART：8Bit×1ch
I2C：8Bit × 1ch
12位A/D 转换器：15个输入通道、掉电唤醒功能
低电压复位：14个电平选择(1.60V/2.00V/2.10V/2.20V/2.32V/2.44V/2.59V/2.75V/2.93V/3.14V/3.38V/3.67V/4.00V/4.40V)
低电压检测：13个电平选择(2.00V/2.10V/2.20V/2.32V/2.44V/2.59V/2.75V/2.93V/3.14V/3.38V/3.67V/4.00V/4.40V)
中断源：外部中断(EINT0~4, EINT5, EINT6, EINT7~A, EINT10,EINT11, EINT12) (7)、定时器(0/1/2) (4)、WDT (1)、BIT (1)、WT (1)、SPI (1)、UART (2)、I2C (1)、ADC (1)、ADC Wake-up (1)
内部RC振荡器：内部 RC 频率: 16MHz ±1.0% (TA= 0 ~ +50°C)
掉电模式：STOP, IDLE 模式
操作电压：1.8V ~ 5.5V (@ 32 ~ 38kHz with X-tal)、1.8V ~ 5.5V (@ 0.4 ~ 4.2MHz with X-tal)、2.7V ~ 5.5V (@ 0.4 ~ 10.0MHz with X-tal)、3.0V ~ 5.5V (@ 0.4 ~ 12.0MHz with X-tal)、1.8V ~ 5.5V (@ 0.5 ~ 8.0MHz with Internal RC)、2.0V ~ 5.5V (@ 0.5 ~ 16.0MHz with Internal RC)、Voltage dropout converter included for core
最小指令执行时间：125nS (@ 16MHz main clock)、61μS (@ 32.768kHz sub clock)
操作温度: –40 ~ + 85℃
振荡器类型：0.4-12MHz 晶体或陶振做主时钟、32.768kHz 晶体做副时钟
封装形式：TSSOP20/SOP28/SOP32/QFN32

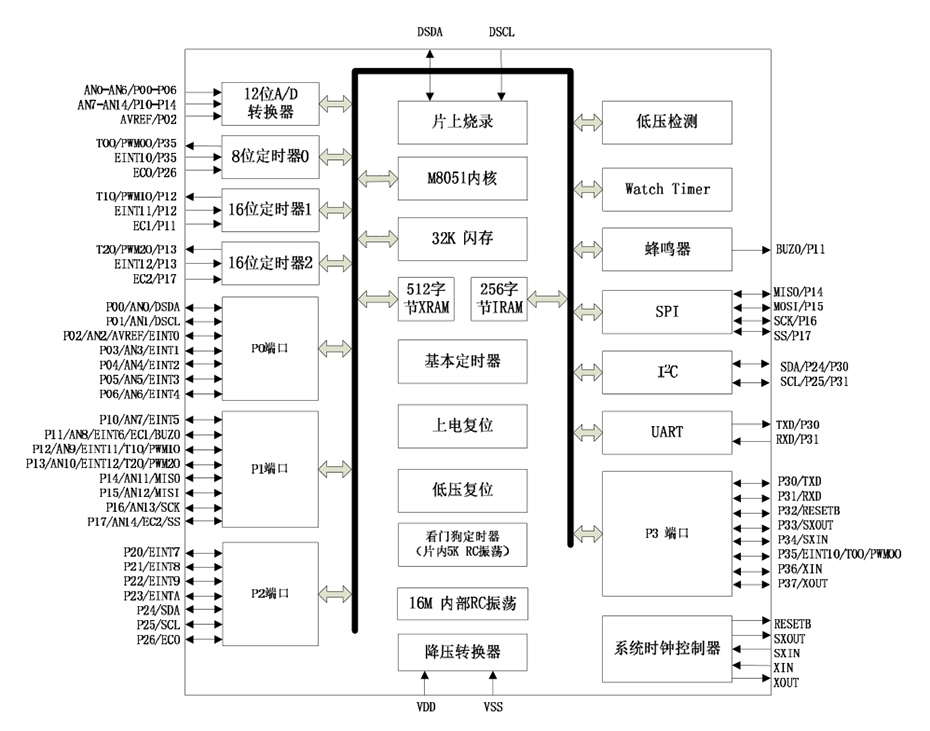

功能框图Functional block diagram

YF8316单机片功能框图

引脚排列图Pin layout

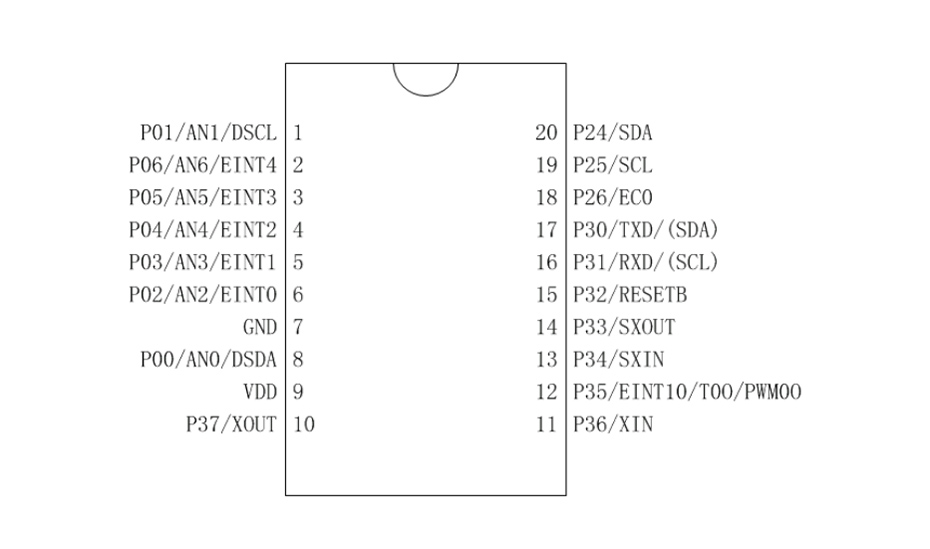

TSSOP20的引脚分配

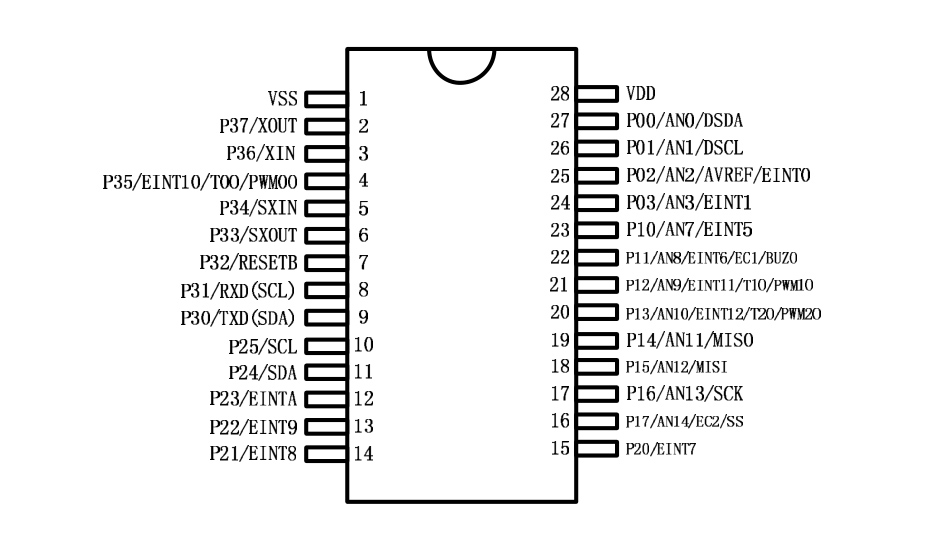

SOP28的引脚分配

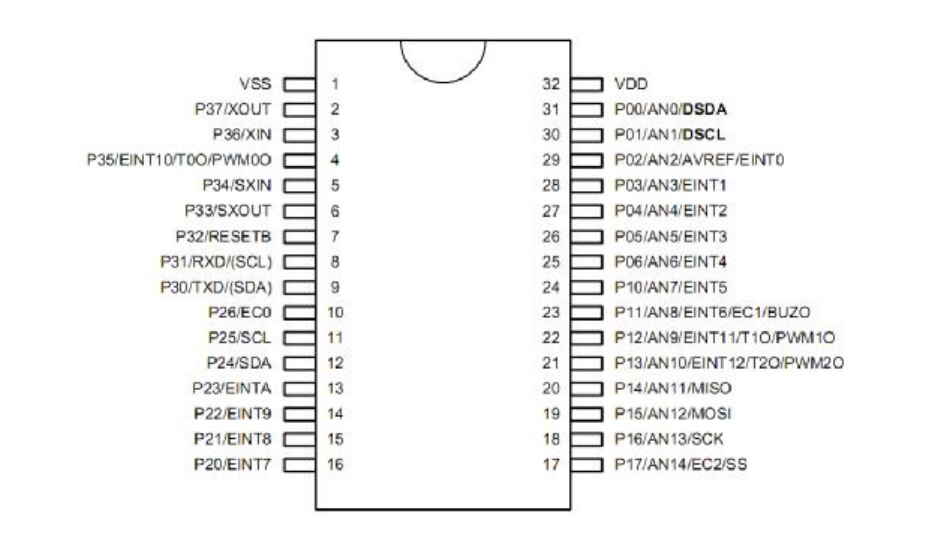

SOP32的引脚分配

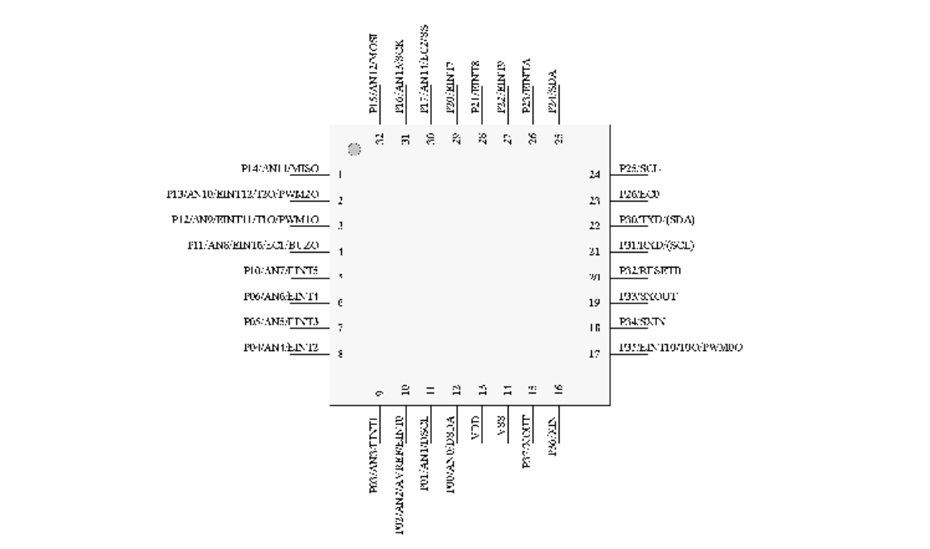

QFN32的引脚分配

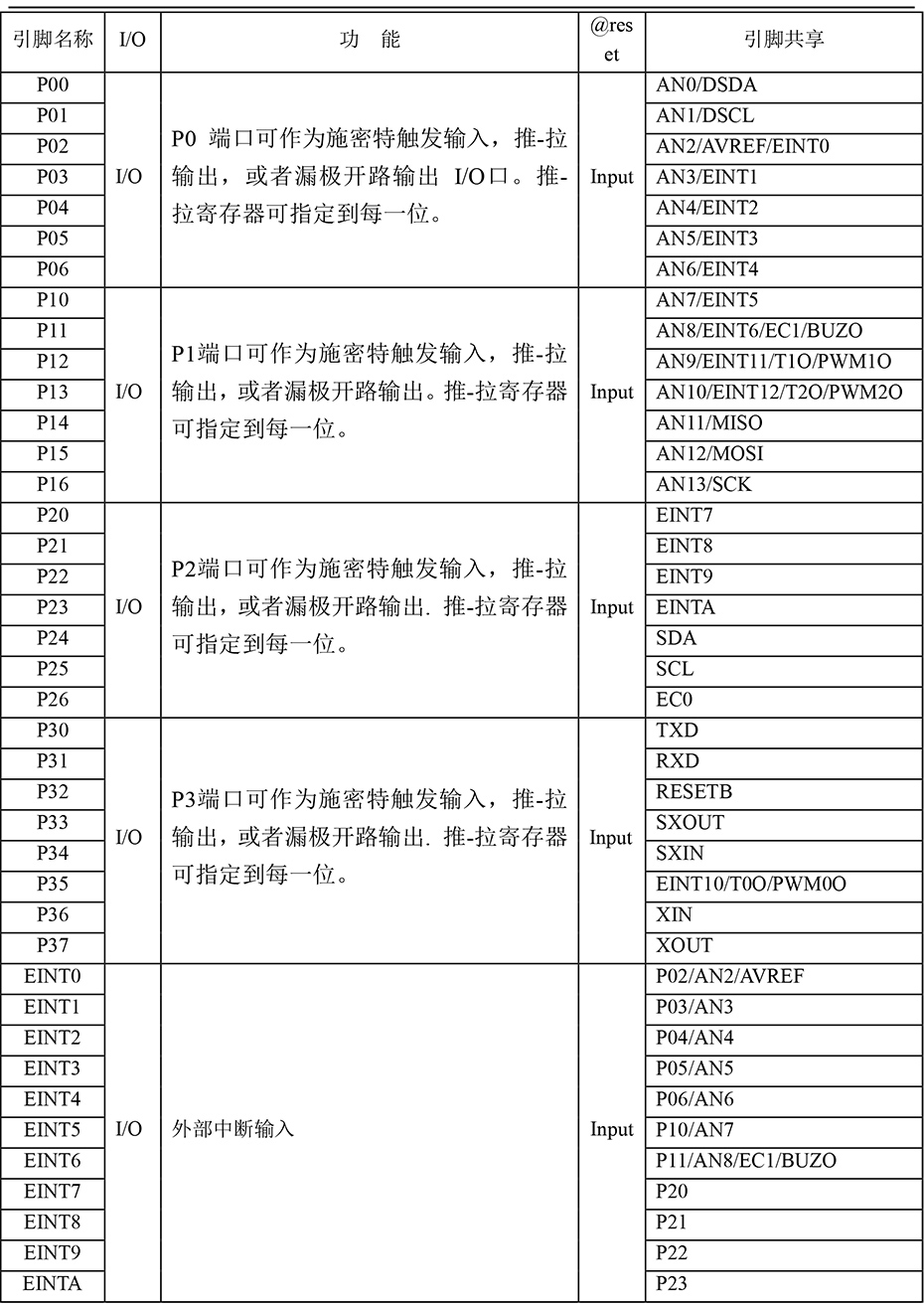

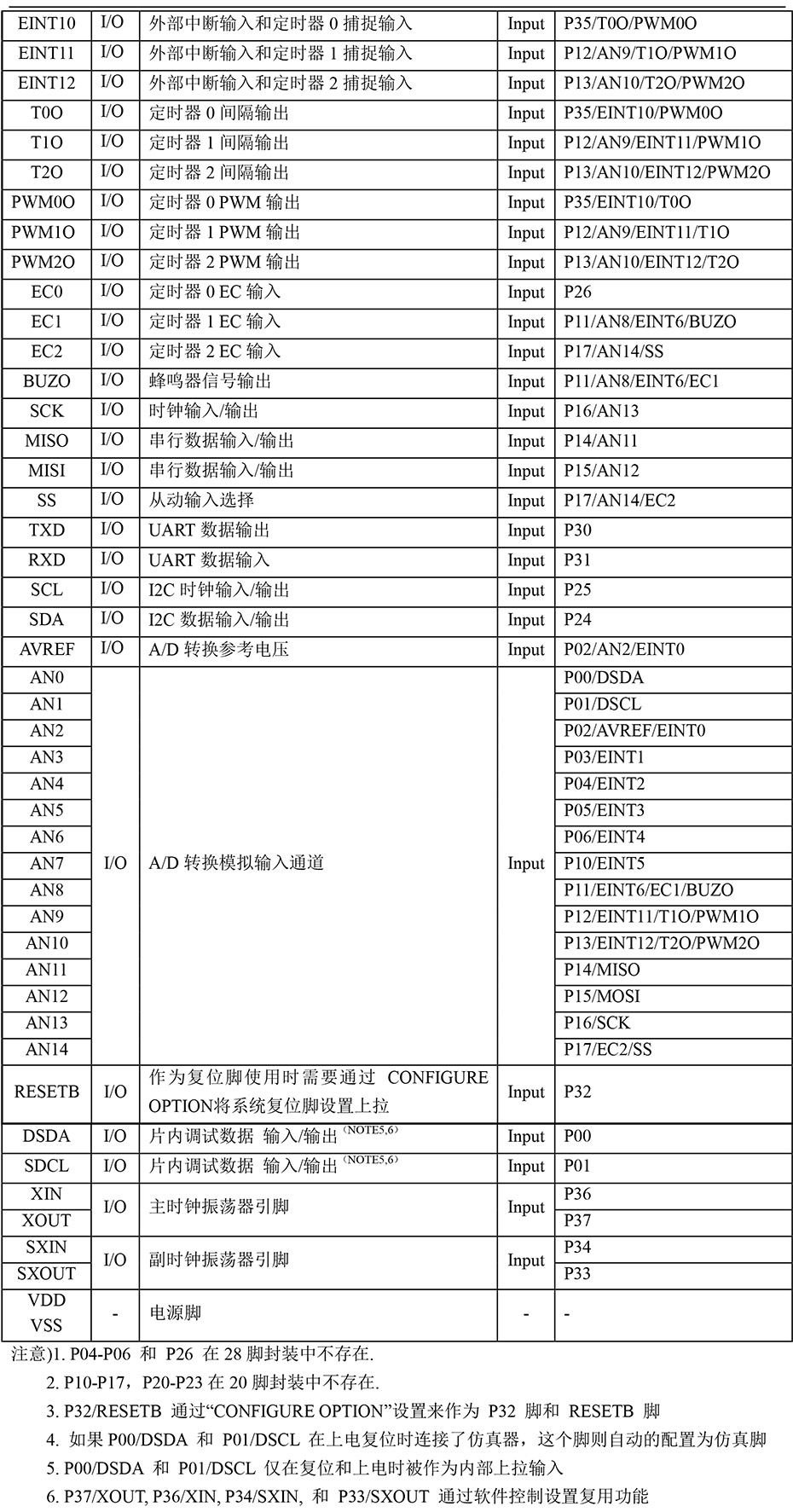

引脚说明Pin description

YF8316单机片引脚说明

封装尺寸Package size

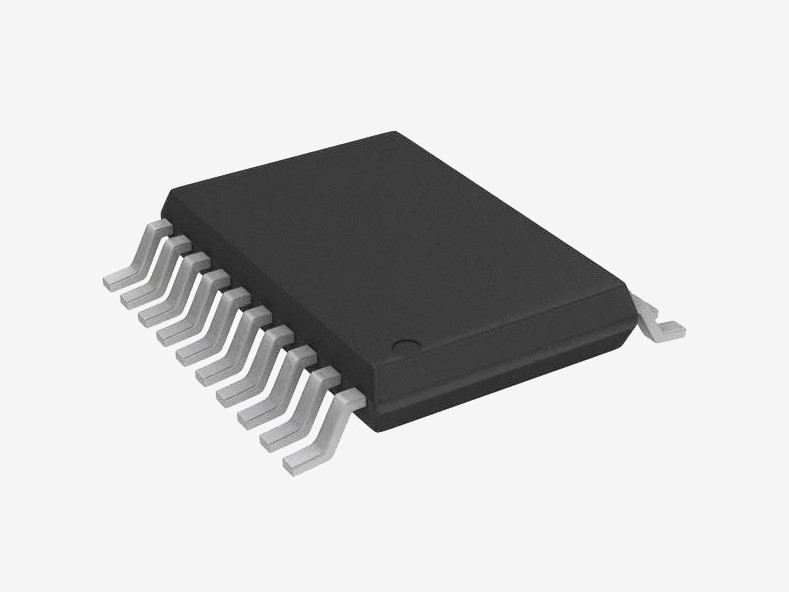

TSSOP20外形图与封装

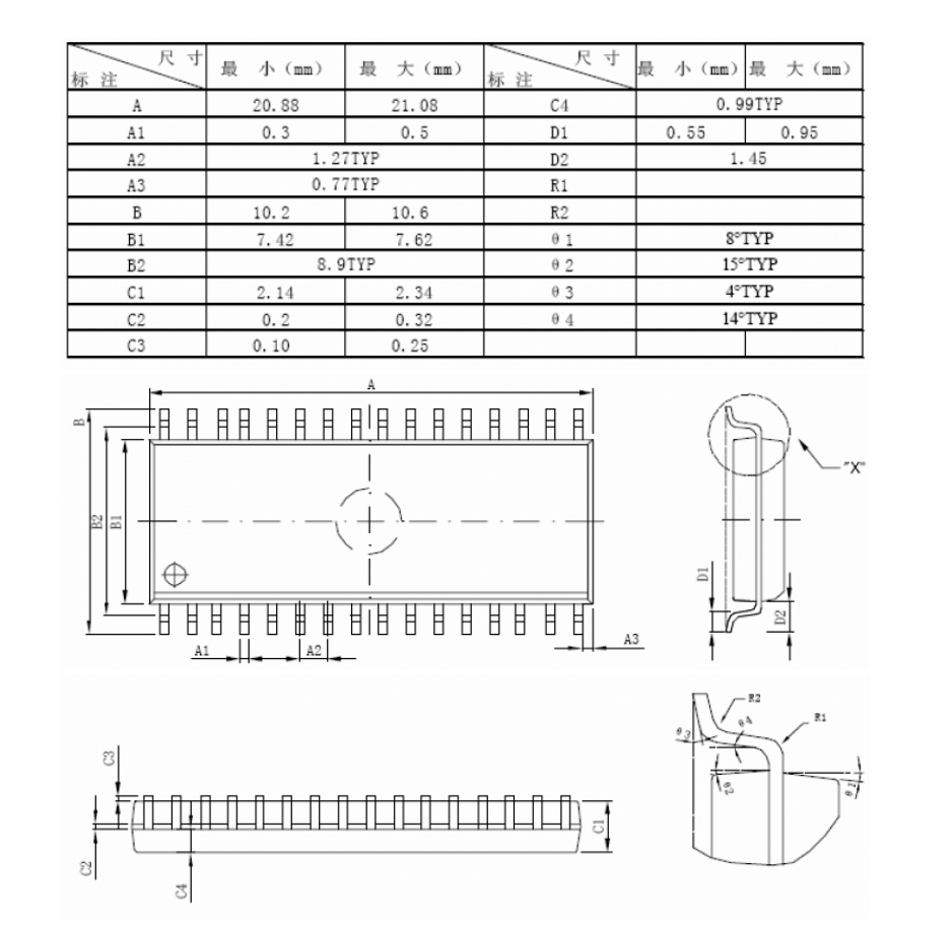

SOP28外形图与封装

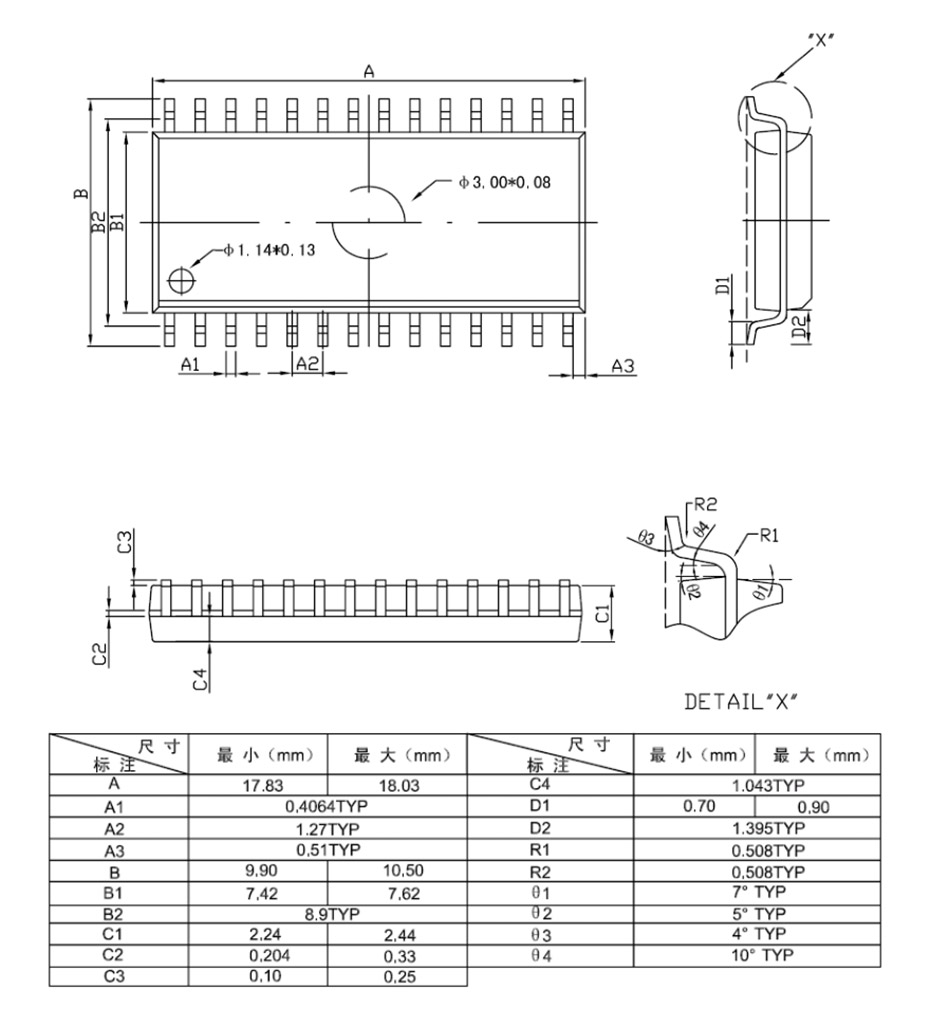

SOP32外形图与封装

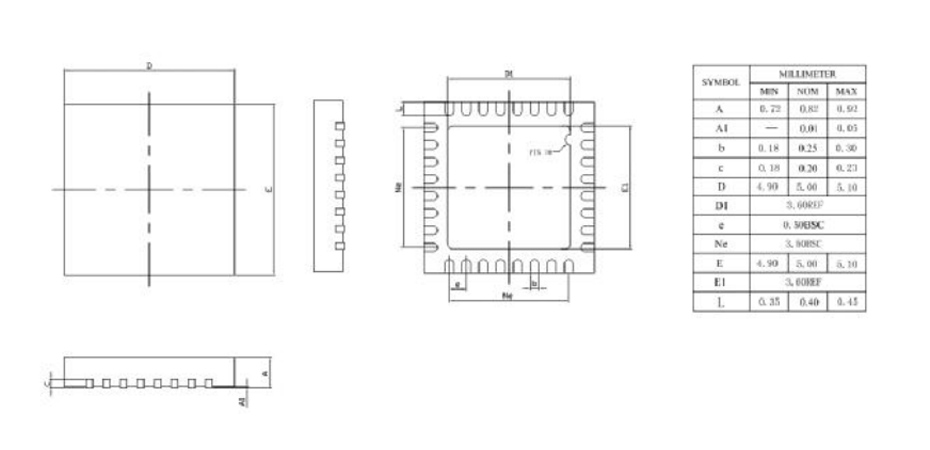

QFN32外形图与封装
