儿童大爱的遥控玩具车好玩又益智,如何开发而来?
作者: 编辑: 来源: 发布日期: 2020.06.08 浏览次数:1
信息摘要:
在玩具车领域,智能车的出现使儿童和汽车模型爱好者更加受欢迎。随着技术的进步和智能时代的来临,智能耗材无处不在。各种智能设备在各自的领域中扮演…

        在玩具车领域,智能车的出现使儿童和汽车模型爱好者更加受欢迎。随着技术的进步和智能时代的来临,智能耗材无处不在。各种智能设备在各自的领域中扮演着不同的角色。智能汽车不仅便宜,而且甚至可以执行人类难以执行的任务。它在工业,农业,社会生产和生活等许多领域都发挥了重要作用。无线遥控车可以在危险的环境中工作,寻找人员并可以在各个领域发挥特殊作用。

        该开发方案的智能遥控车具有智能跟踪,智能避障,交通信号灯智能识别以及通过Android手机上的蓝牙功能对汽车进行无线控制的功能。本设计选择8位单片机作为控制核心,并具有8K系统内可编程闪存。在这个项目中,我们首先使其成为较小的系统,其中包括晶体振荡器电路,复位电路和电源。

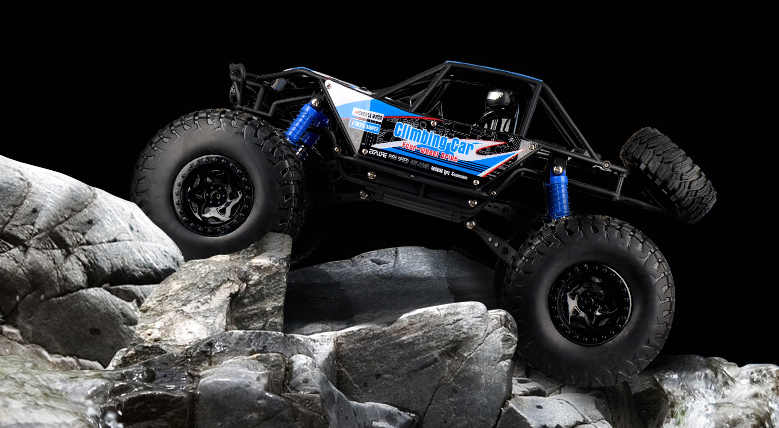

遥控玩具车

2.1追踪模块

        该设计使用红外线来跟踪汽车在道路上的识别管。红外管跟踪是利用红外线在不同的物理表面上具有不同的反射特性。当汽车在涂有黑线的白纸上行驶时,汽车在整个驾驶过程中都不断发射和接收红外线。当发出红外光并遇到白色地面时,会发生漫反射,并且反射光会被接收管接收。结果,整个接收管被打开并输出低电平。当遇到黑线时,由于发射的红外光被吸收,接收管无法接收信号并输出高电平,单片机可以根据相应的信号变化进行判断和处理。


        在本设计中,我们可以使用3套红外传感器来感测地面信号,从而可以实现跟踪,找到要停止的确切位置线,并根据跟踪来调整汽车的方向。


2、避障模块

        在行驶过程中,红外传感器可用于检测障碍物。该电路的工作原理是在汽车的前后两侧安装一个红外发射器=极管,以发送红外信号。红外接收器由安装在汽车前部中间的特殊红外接收模块接收,并判断汽车前进路线中路障的判断原理;一个。左侧的红外发光二极管发出信号,检测中间接收端,判断是否接收到信号; b。右侧的红外发光二极管发射信号,检测 中间接收端,并判断是否接收到信号,c。如果在左侧发送信号时接收到信号,则可以确定在汽车的左侧存在障碍物。车前有障碍物。


3、交通灯识别模块

        我们设计的交通信号灯系统是根据交通规则中红色,绿色和黄色信号的含义来模拟现实生活中的路口,以控制车辆的行驶方向。通过交通信号灯本体有3组交通信号灯,用于控制汽车前进,左转和右转。使用数字管进行二次计数更接近于模拟现代交通信号灯。本设计旨在实现汽车对交通信号灯的识别和判断,并通过交通信号灯状态控制汽车的状态。为了实现此功能,我们可以使用单片机来交替控制三组交通信号灯。当绿灯沿当前方向点亮时,左转和右转方向均为红色。左转方向为绿色,其他方向为红色;向右绿灯转向,红灯转向另一方向。同时,数码管显示倒数计数。因此,整个过程已经通过交通信号灯实现了对汽车的控制。

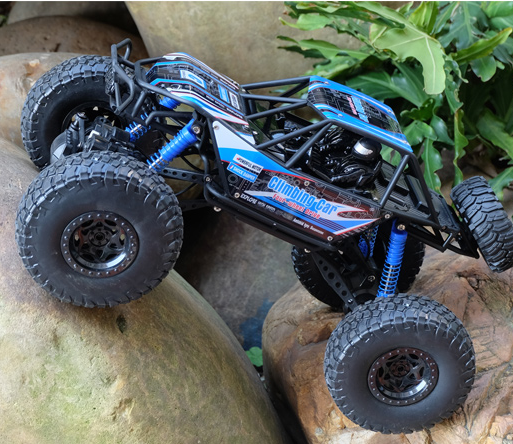

遥控玩具车


4、蓝牙模块

        Android是一个完全开放的标准平台,是一种基于Linux的免费开源操作系统,主要用于移动设备。并且Android系统具有明显的优势。首先,它是开放的。它开发的平台允许任何移动终端制造商加入Andriod联盟:其次,它不受运营商的限制,并且可以更轻松地连接到网络。同时,它为第三方提供了开发人员提供的非常广泛和自由的环境,不会受到各种规则和法规的阻碍。因此,它吸收了各种出色的软件和硬件。在此设计中,我们在基于Android的Android平台上通过蓝牙实现与汽车的通信和控制。蓝牙模块主要分为主机和从机,主机可以与从机通信,从机不能与从机通信,或者主机与主机之间不能通信,从机可以与计算机和手机的蓝牙通信电话。当我们实现智能汽车的控制时,该模块主要用于接收手机发送的命令,因此我们需要的是从模块。对于此设计,我们选择了HC-06模块。 HC-06模块仅存储后配对的从站,并且仅与从站配对,直到KEY高电平触发以放弃内存为止。

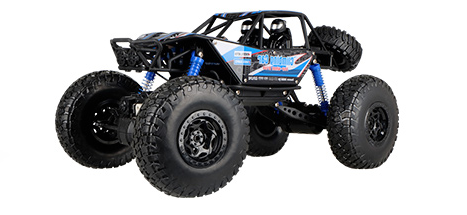

遥控玩具车


总结一下

        近年来,智能家居的研究与开发如火如荼。智能家居作为一种新兴的智能产品,在家庭市场上具有明显的优势,市场前景广阔。在这种设计中,手机对智能遥控车的解决方案只是一个例子。该系统的控制模块可以扩展到控制所有家用电器,从而实现家庭的智能化和自动化。


以上是深圳宇凡微为大家介绍的电动遥控车玩具开发设计、构成原理,希望对大家有帮助。

公司也有提供从产品开发方案设计、单片机开发 、编程开发、烧录等一站式服务!

深圳单片机开发 的咨询可以点击右边的咨询按钮,咨询网站客服。

成功案例有:加湿器开发方案、挂脖懒人风扇3代4代开发方案、洁面仪开发方案、电子秤开发方案、电动遥控车玩具 等.....
