半桥驱动芯片是什么?有什么作用?

今天为大家带来的是关于半桥驱动芯片的内容，最近有很多朋友在问什么是半桥驱动芯片，半桥驱动芯片的工作原理是什么?宇凡微工程师将为大家一一解答。

一、什么是半桥驱动芯片

一颗驱动芯片只能用于控制H桥一侧的2个MOS管，因此采用半桥驱动芯片时，需要两颗该芯片才能控制一个完整的H桥，而这个芯片就叫做半桥驱动芯片。

二、半桥驱动芯片的工作原理

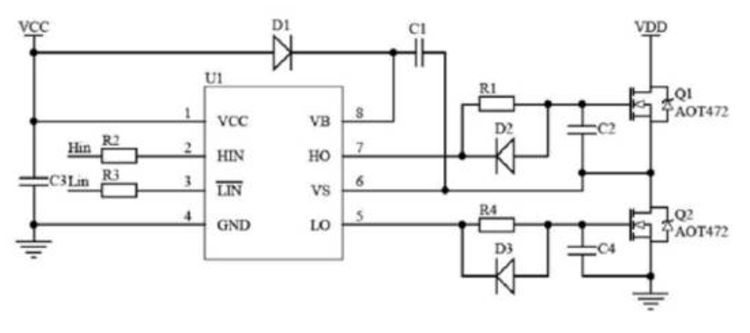

半桥驱动电路的关键是如何实现上桥的驱动，图中C1为自举电容，D1为快恢复二极管，PWM在上桥调制。当Q1关断时，A点电位由于Q2的续流而回零，此时C1通过VCC及D1进行充电。当输入信号Hin开通时，上桥的驱动由C1供电，于C1的电压环变，VB随VS的升高而浮动，所以C1称为自举电容。每个PWM周期，电路都给C1充电，维持其电压基本保持不变。D1的作用是当Q1关断时为C1充电提供正向电流通道，当Q1开通时，阻止电流反向流入控制电压VCC.D2的作用是为使上桥能够快速关断，减少开关损耗，缩短MOSFET关断时的不稳定过程。D3的作用是避免上桥快速开通时下桥的栅极电压耦合上升(Cdv/dt)而导致上下桥穿通的现象。

三、半桥驱动芯片作用

通过分析半桥驱动芯片的定义，我们能够得出结论，半桥驱动芯片的主要作用就是用来驱动高压，高速功率MOSFET和IGBT，通过功率管产生交流电触发信号，从而产生大电流进一步驱动电机。

以上就是关于半桥驱动芯片是什么的全部内容分享，希望能够给你带来帮助，宇凡微提供ic晶元生产及封装定制，作为九齐一级代理商，拥有十多年的单片机芯片应用方案设计经验，为广大电子产品生产商提供MCU应用功能定制开发服务。
