常见的ic封装大全,电子元器件封装对照表

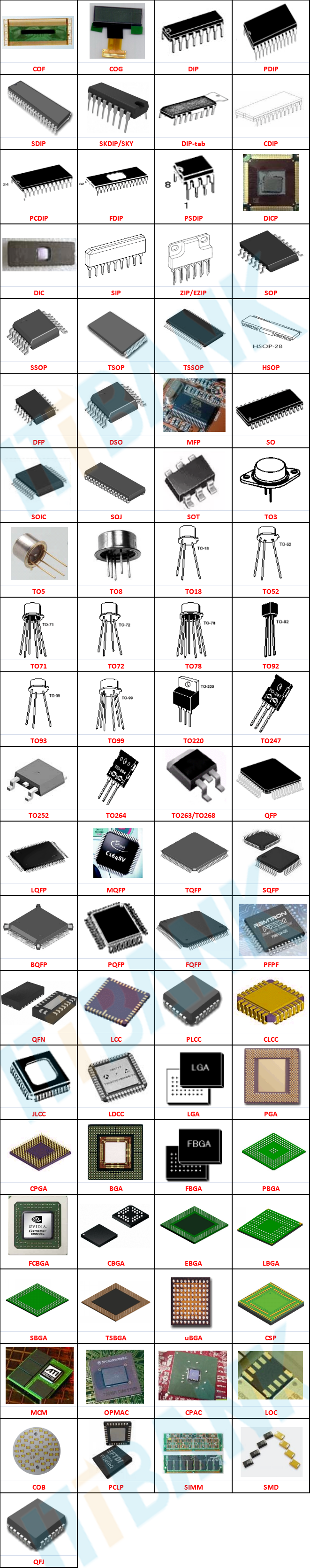

常见的ic封装大全，我们知道封装有很多种方式，并且各有各的优势，下面是一些常见的封装方式，后面还有电子元器件封装对照表，能让你更快了解ic封装。

DIP双列直插封装：这是最早也是最常见的封装类型之一。它具有两个平行排列的引脚，通过插入插座或焊接到电路板上。DIP 封装适用于许多传统的集成电路，但体积较大。

SOP小外形封装
SOP 是一种表面贴装封装，引脚位于封装的两侧。SOP 封装相对较小，适用于空间受限的应用。它广泛用于各种数字集成电路和存储器。

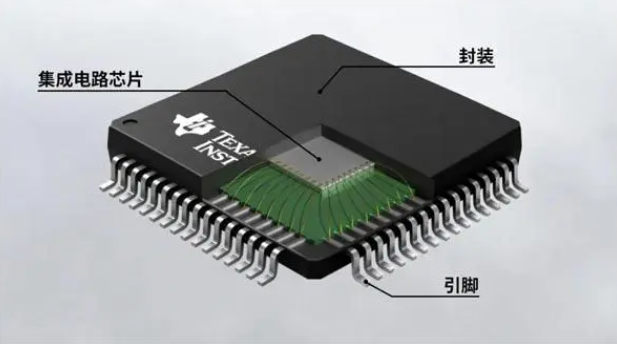

QFP四平面封装
QFP 是一种常见的表面贴装封装，引脚位于封装的四个侧面。它具有高引脚密度和较小的封装尺寸，适用于高密度集成电路和微控制器。

BGA球栅阵列封装
BGA 封装具有一组焊球阵列，位于封装底部。它提供了更高的引脚密度和更好的热管理能力。BGA 封装广泛用于处理器、图形芯片和大容量存储器等高性能芯片。

LGA焊盘网格封装
LGA 封装与 BGA 类似，但焊球被替换为金属焊盘。它适用于高性能处理器和高频率应用，提供了更好的电气和热学性能。

CSP芯片尺寸封装
CSP 是一种非常小型的封装，尺寸接近芯片本身的尺寸。它具有紧凑的尺寸和高密度引脚布局，适用于移动设备和微型电子产品。

PGA引脚网格封装
PGA 是一种封装类型，引脚位于封装底部，并通过插入插座连接到电路板。它适用于高功率应用和一些特定的通信设备。
