单片机的基本结构包括哪些?

作者: 宇凡微 编辑: 单片机工程师 来源: 宇凡微 发布日期: 2022.12.06 浏览次数:
信息摘要:
单片机是众多消费电子产品不可获取的核心元器件,在现代智能家居领域拥有广泛的应用,产品方案开发都需要基于单片机进行,所以单片机的重要性不言而喻…

单片机是众多消费电子产品不可获取的核心元器件,在现代智能家居领域拥有广泛的应用,产品方案开发都需要基于单片机进行,所以单片机的重要性不言而喻。那么,单片机的基本结构包括哪些呢?

从基础配置上来看,单片机有三个重要的组件:CPU(中央处理单元)、RAM和ROM以及IO端口,除了这三个基本配置之外,还有其他重要的组件:

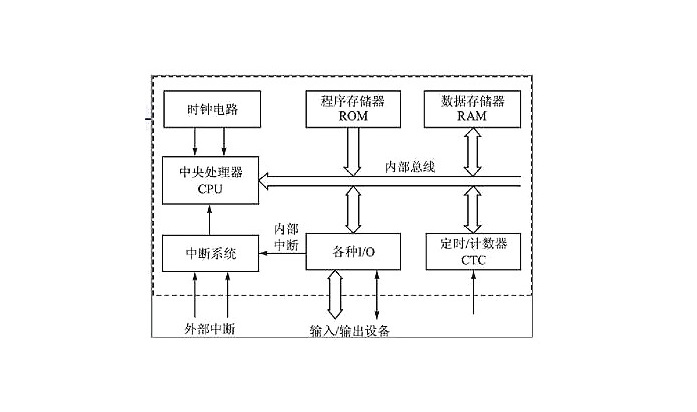

单片机基本结构

单片机基本结构

1.中央处理器

中央处理器或CPU是单片机的大脑。它由算术逻辑单元(ALU)和控制单元(CU)组成。CPU读取、解码和执行指令以执行算术、逻辑和数据传输操作。

2.存储单元

任何计算系统都需要两种类型的存储器:程序存储器和数据存储器。程序存储器,顾名思义,包含程序,即要由CPU执行的指令。另一方面,数据存储器需要在执行指令时存储临时数据。

通常,程序存储器是只读存储器或ROM,数据存储器是随机存取存储器或RAM。数据存储器有时也称为读写存储器(R/WM)。

3.输入/输出端口

单片机与外部世界的接口由I/O端口或输入/输出端口提供。开关、键盘等输入设备以二进制数据的形式从用户向CPU提供信息。CPU在接收到来自输入设备的数据后,执行适当的指令并通过LED、显示器、打印机等输出设备做出响应。

4.总线

单片机的另一个重要组件,但很少讲到,它就是系统总线。系统总线是一组连接线,将CPU与其他外围设备(如内存、I/O端口和其他支持组件)连接起来。

5.定时器/计数器

单片机的重要组件之一是定时器和计数器。它们提供时间延迟和计数外部事件的操作。此外,定时器和计数器可以提供函数生成、脉宽调制、时钟控制等。

6.串行端口

单片机的重要要求之一是与其他设备和外围设备(外部)通信。Serial Port通过串行通讯证明了这样的接口。单片机中最常见的串行通信是UART。

7.中断

单片机的一个非常重要的特性是中断及其中断处理机制。中断可以是外部的、内部的、硬件相关的或软件相关的。

8.ADC(模数转换器)

模数转换器或ADC是一种将模拟信号转换为数字信号的电路。ADC电路构成了外部模拟输入设备和单片机CPU之间的接口。几乎所有传感器都是模拟设备,来自这些传感器的模拟数据必须转换为数字数据才能让CPU理解。

9.DAC(数模转换器)

数模转换器或DAC是一种电路,其工作方式与ADC不同,即将数字信号转换为模拟信号。DAC构成了单片机的CPU和外部模拟设备之间的桥梁。

以上就是关于单片机基本结构的全部内容分享,包括CPU、RAM和RAM以及IO端口以及数模转换器等等。如果您有单片机或方案开发 可以直接拨打右边的咨询热线和微信扫一扫联系我们,宇凡微提供8/32位单片机,为客户量身定制的合封单片机,拥有成熟的封装技术和封装工艺,除了能够保证合封之后的良率以及安全性,还能根据客户的功能需求选择最佳的合封方式,节省成本。
