宇凡微TSSOP-20封装详细介绍，TSSOP-20封装尺寸图

TSSOP20是一种表面贴装封装，广泛应用于集成电路的封装和连接。下面是对TSSOP20封装的详细介绍以及尺寸图：

TSSOP20封装是一种具有20个引脚的紧凑型封装。它是一种小型封装，适用于需要高密度布局的电路设计。TSSOP20封装具有较低的外部尺寸和较窄的间距，因此能够在有限的空间内集成更多的功能。这种封装通常用于集成电路中的逻辑器件、存储器、放大器和其他各种电子元件。

TSSOP20封装采用表面贴装技术，可以直接焊接到印刷电路板的表面，无需插入孔。这种封装的引脚排列在两侧，每个侧面有10个引脚，形成一个矩形。引脚间距通常为0.65毫米，这使得TSSOP20封装具有较高的引脚密度和较小的封装尺寸。

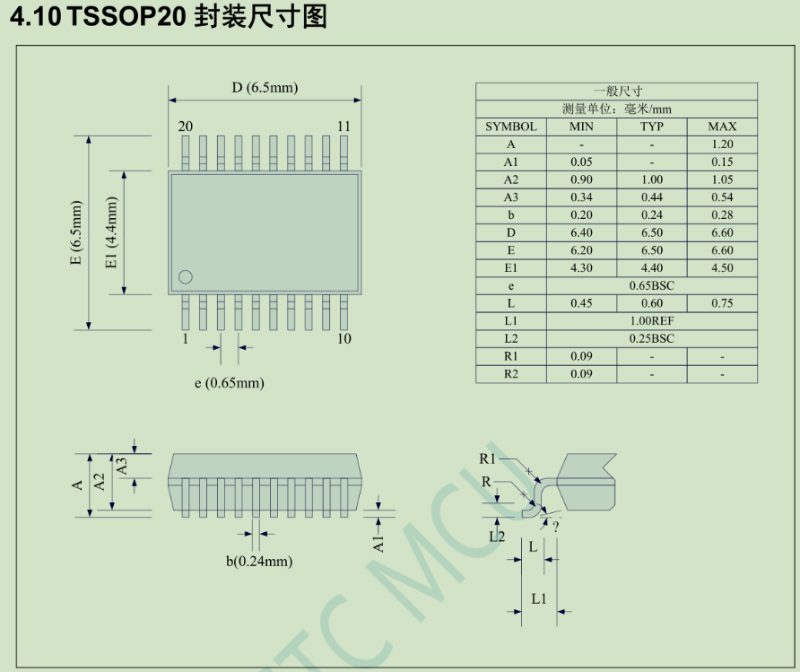

以下是TSSOP20封装的主要尺寸参数（图中的尺寸仅供参考，实际封装可能会有细微差异）：
封装外部尺寸: 大约6.5mm x 4.4mm
引脚间距:0.65mm
引脚宽度:大约0.23mm
引脚长度:大约0.6mm
封装高度:大约1.2mm

TSSOP20封装的设计具有以下优点：
高密度布局：由于其紧凑的封装尺寸和小间距，TSSOP20封装适合需要高密度布局的电路设计，可以在有限的空间内实现更多的功能。
表面贴装技术：TSSOP20封装采用表面贴装技术，使得封装可以直接焊接到PCB表面，提供了更高的制造效率和可靠性。

适用于自动化制造：TSSOP20封装的引脚排列和封装尺寸符合标准，便于自动化制造和焊接过程。

总结：
TSSOP20封装比SOP20封装更有优势，尺寸更小，封装成本更低，宇凡微专注芯片封装，有这方面需求的朋友欢迎联系宇凡微客服。
